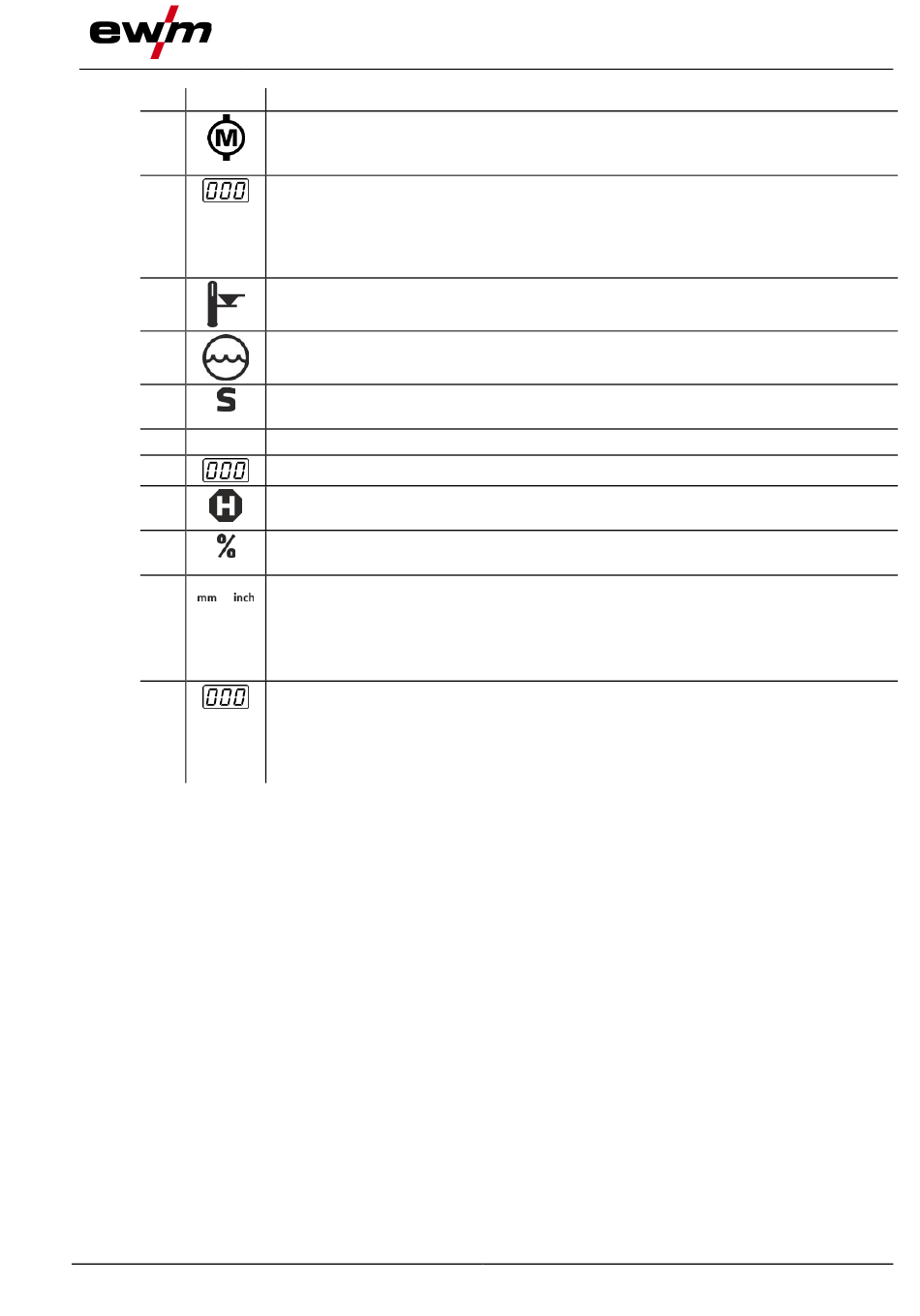

Pos. Symbol
12
13
14
15
16
17
VRD
18
19
20
21
22
099-5TLPXQ-EW500
27.04.2021
Beschreibung
0
Signalleuchte Motorstrom
Während dem Drahteinfädeln wird der aktuelle Motorstrom (Drahtvorschubantrieb) in
Ampere angezeigt.
Anzeige rechts - Primäre Anzeige Schweißspannung
In dieser Anzeige wird die Schweißspannung, Korrektur der Lichtbogenlänge, Pro-
gramme oder Schweißleistung angezeigt (Umschaltung durch Drucktaste Anzeige
rechts). Des Weiteren werden Dynamik und je nach Vorauswahl diverse Schweißpara-
meterwerte dargestellt. Parameterzeiten oder Hold-Werte > siehe Kapitel 4.2.
Signalleuchte Übertemperatur / Fehler Schweißbrennerkühlung
Warn- und Fehlermeldungen > siehe Kapitel 5
Signalleuchte Kühlmittelstörung
Signalisiert Durchflussstörung bzw. Kühlmittelmangel.
Signalleuchte Sekunde
Der angezeigte Wert wird in Sekunde dargestellt.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 4.9
Anzeige JOB-Nummer (Schweißaufgabe) > siehe Kapitel 4.4.3
Signalleuchte Zustandsanzeige (Hold)
Anzeige der Mittelwerte über die gesamte Schweißung.
Signalleuchte Prozent
Der angezeigte Wert wird in Prozent dargestellt.
Signalleuchte Einheit der Materialdicke
mm ------- Parameterwert wird in Millimeter angezeigt.
inch ------ Parameterwert wird in Inch angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 4.12.
Anzeige links - Primäre Anzeige Schweißleistung
In dieser Anzeige wird die Schweißleistung entweder als Drahtgeschwindigkeit,
Schweißstrom oder Materialdicke angezeigt (Umschaltung durch Drucktaste Anzeige
links). Des Weiteren werden je nach Vorauswahl diverse Schweißparameterwerte dar-
gestellt. Parameterzeiten oder Hold-Werte > siehe Kapitel 4.2.
Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
19
