4.10.2 Abgleich Leitungswiderstand
Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen
werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mΩ eingestellt. Die-
ser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m wasser-
gekühlten Schweißbrenner. Bei anderen Schlauchpaketlängen ist deshalb eine +/- Spannungskorrektur
zur Optimierung der Schweißeigenschaften nötig. Durch ein erneutes Abgleichen des Leitungswiderstan-
des kann der Spannungskorrekturwert wieder nahe Null gestellt werden. Der elektrische Leitungswider-
stand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B. Schweißbrenner oder Zwischen-
schlauchpaket neu abgeglichen werden.
Sollte im Schweißsystem ein zweites Drahtvorschubgerät zum Einsatz kommen muss für dieses der Pa-
rameter (rL2) eingemessen werden. Für alle anderen Konfigurationen genügt der Abgleich des Parame-
ters (rL1).
1
0
2
3
4
099-5TLPXQ-EW500
27.04.2021
l
+
0
l
Gerätesteuerung - Bedienelemente
B
A

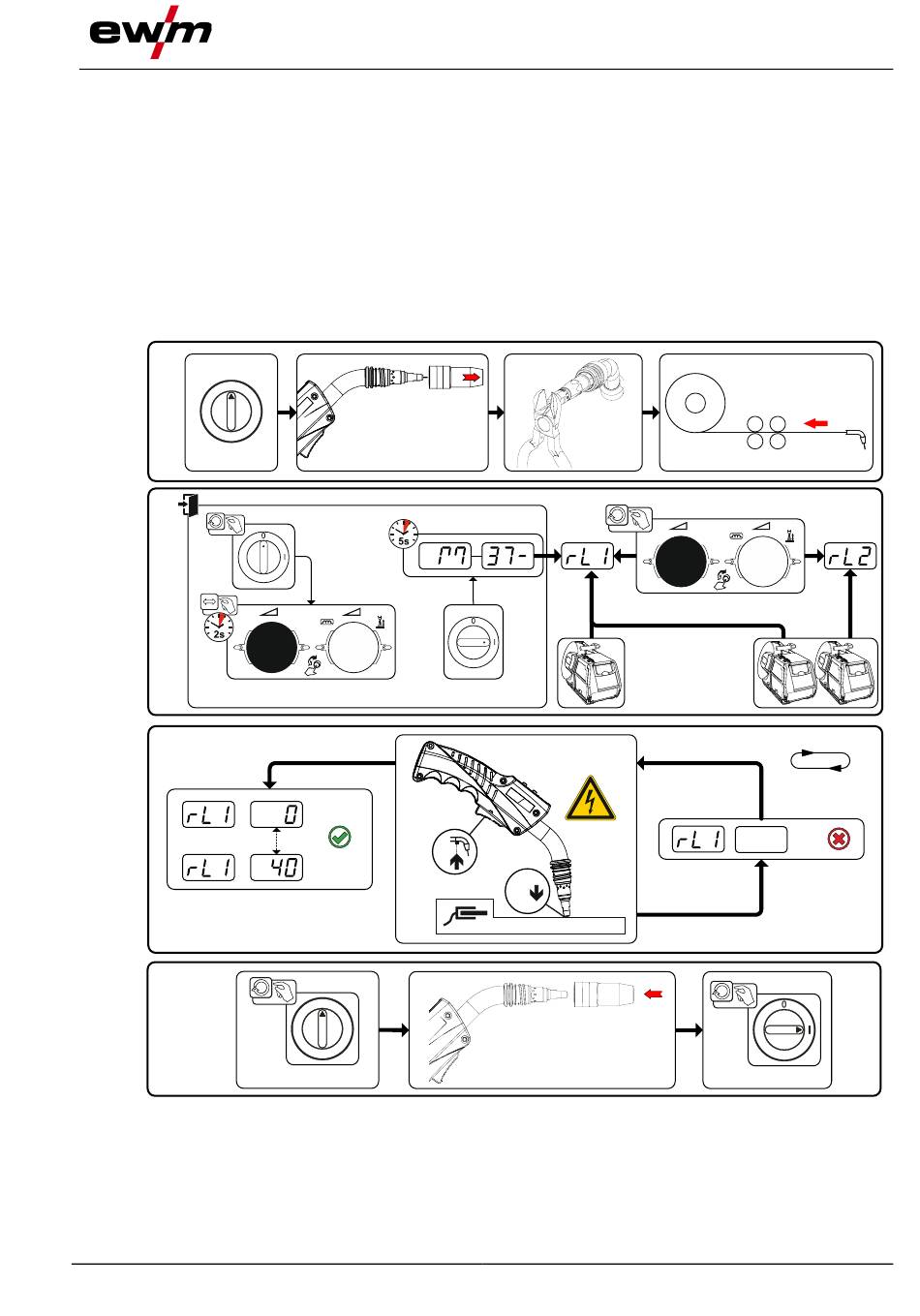

Abbildung 4-52
Gerätekonfigurationsmenü
50mm
55
