Funktionsbeschreibung
Grundfunktionen
5
Funktionsbeschreibung
5.1
Grundfunktionen
5.1.1
MIG/MAG-Arbeitspunkt

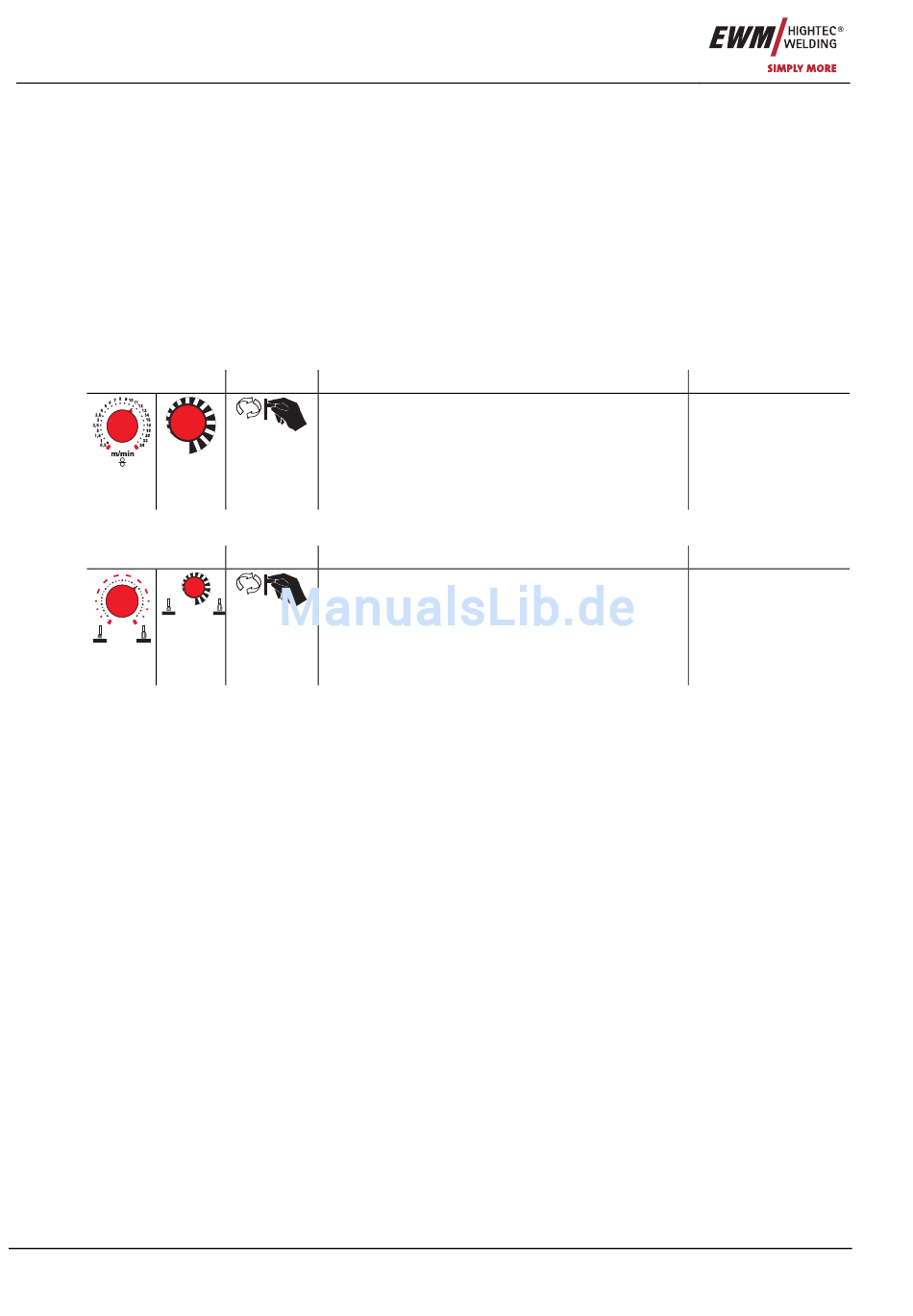

Arbeitspunkteinstellung nach dem MIG/MAG-Einknopfbedienungsprinzip:
•
Einer der Parameter Drahtgeschwindigkeit, Schweißstrom oder Materialdicke wird vorgegeben.
•
die Steuerung errechnet die optimalen Werte der verbleibenden Parameter
In der Regel wird zur Arbeitspunkteinstellung die Drahtgeschwindigkeit herangezogen.
In den folgenden Ausführungen wird repräsentativ für den Arbeitspunkt die Drahtgeschwindigkeit
aufgeführt.
Bedienelement
m/min
R40
R10
R20
Die Lichtbogenlänge lässt sich wie folgt korrigieren.
Bedienelement
0
1
1
2
2
3
3
5
5
- V +
7
7
10
10
- V +
R10
R40
R20
10
Aktion
Ergebnis
Arbeitspunkteinstellung über
Drahtgeschwindigkeit.
Anzeigebeispiel: Drahtgeschwindigkeit 7,6 m/min
(Anzeige nur bei PHOENIX R40)
Aktion
Ergebnis
Korrektur der Lichtbogenlänge
Anzeigebeispiel: Erhöhung um 1,1V
(Anzeige nur bei PHOENIX R40)
Anzeige (R40)
P0 : 7.6M +1.1V
Anzeige (R40)
P0 : 7.6M +1.1V
Art. Nr.: 099-008088-EWM00
