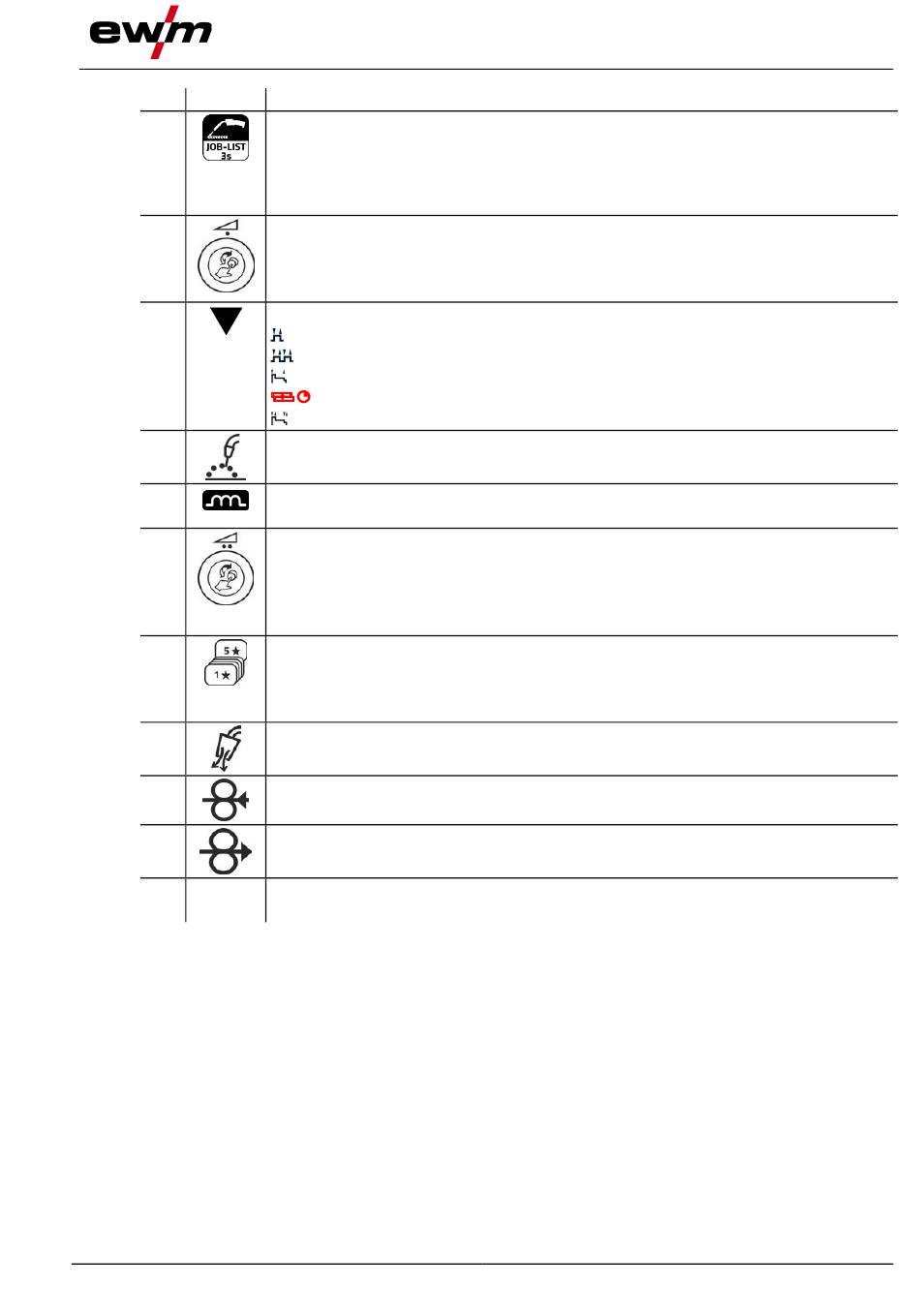

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
End
099-5TLPXQ-EW500
27.04.2021
Beschreibung
0
Drucktaste Schweißaufgabe (JOB)
• ----------- Kurzer Tastendruck: Schnelle Umschaltung der verfügbaren Schweißverfah-
ren in den gewählten Grundparametern (Material/Draht/Gas).
• ----------- Langer Tastendruck: Schweißaufgabe (JOB) anhand der Schweißaufgaben-
liste (JOB-LIST) wählen > siehe Kapitel 4.4.3.
Drehknopf (Click-Wheel) Schweißleistung
• ----------- Einstellen der Schweißleistung > siehe Kapitel 4.4.5
• ----------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
(Bei aktivierter Hintergrundbeleuchtung sind Einstellungen möglich.)
Drucktaste Betriebsarten (Funktionsabläufe) > siehe Kapitel 4.4.9
--------- 2-Takt
-------- 4-Takt
--------- Signalleuchte leuchtet grün: 2-Takt-Spezial
---- Signalleuchte leuchtet rot: MIG-Punkten
--------- 4-Takt-Spezial
Drucktaste Schweißart > siehe Kapitel 4.4.4
Anzeige Lichtbogendynamik
Höhe und Ausrichtung der eingestellten Lichtbogendynamik werden angezeigt.
Click-Wheel Korrektur Lichtbogenlänge
• ----------- Einstellung Korrektur Lichtbogenlänge > siehe Kapitel 4.4.5.2
• ----------- Einstellung Lichtbogendynamik > siehe Kapitel 4.4.5.3
• ----------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
Bei aktivierter Hintergrundbeleuchtung sind Einstellungen möglich.
Drucktaste - JOB-Favoriten > siehe Kapitel 4.3.5
•-----------Kurzer Tastendruck: Favorit laden
•-----------Langer Tastendruck (>2 s): Favorit speichern
•-----------Langer Tastendruck (>12 s): Favorit löschen
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 4.3.7
Drahtrückzug > siehe Kapitel 4.4.2
Spannungs- und gasfreies Zurückziehen der Drahtelektrode.
Drucktaste Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode > siehe Kapitel 4.4.1.
Signalleuchte Drahtreservesensor (Option ab Werk) > siehe Kapitel 4.7.2
Leuchtet wenn der Schweißdraht ca. 10 % Restmenge unterschreitet.
Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
17
