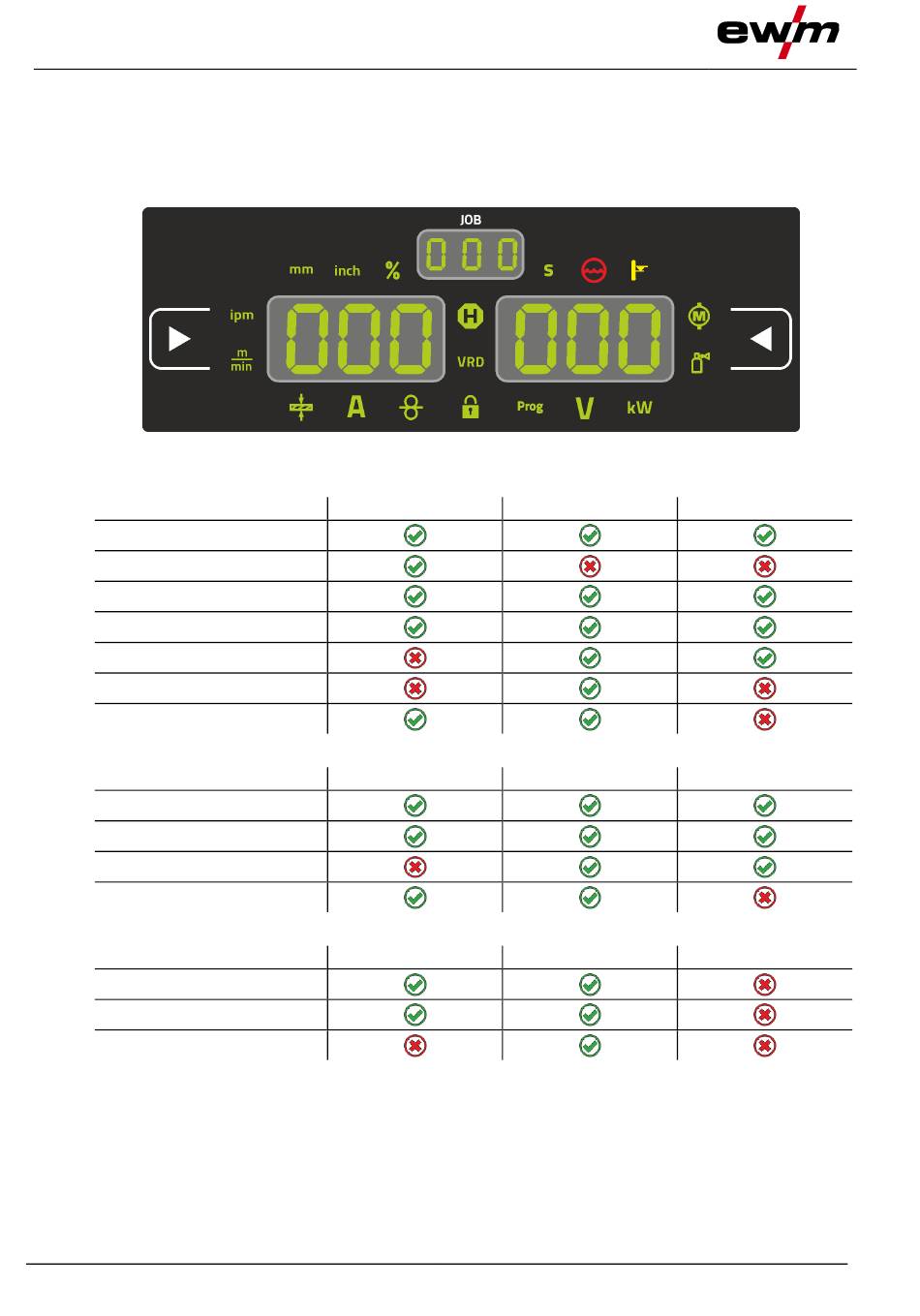

Gerätesteuerung - Bedienelemente
Schweißdatenanzeige
4.2
Schweißdatenanzeige
Links und rechts neben den Parameteranzeigen finden sich Drucktasten zur Parameteranwahl. Sie
dienen der Auswahl anzuzeigender Schweißparameter und deren Werte.
Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (Signalleuchten zeigen die
Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen.
MIG/MAG
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
Schweißleistung
Motorstrom
Schutzgas
WIG
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
Schutzgas
E-Hand
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
Bei Einstellungsänderungen (z. B. Drahtgeschwindigkeit) schaltet die Anzeige sofort auf Sollwerteinstel-
lung um.
Sollwerte (vor dem Schweißen)
[1]
Istwerte (während dem Schweißen)
[2]
Holdwerte (nach dem Schweißen, Anzeige der Mittelwerte über die gesamte Schweißung)
[3]
20
Abbildung 4-4
Sollwerte
[1]
Sollwerte
[1]
Sollwerte
[1]
Istwerte
Holdwerte
[2]
Istwerte
Holdwerte
[2]
Istwerte
[2]
Holdwerte
099-5TLPXQ-EW500
[3]
[3]
[3]
27.04.2021
