4.4.5
Schweißleistung (Arbeitspunkt)
Die Schweißleistung wird nach dem Prinzip der Einknopfbedienung eingestellt. Der Anwender kann sei-
nen Arbeitspunkt wahlweise als Drahtgeschwindigkeit, Schweißstrom oder Materialdicke einstellen. Die
zum Arbeitspunkt optimale Schweißspannung wird durch das Schweißgerät errechnet und eingestellt. Bei
Bedarf kann der Anwender diese Schweißspannung korrigieren > siehe Kapitel 4.4.5.2.
Anwendungsbeispiel (Einstellung über Materialdicke)
Die erforderliche Drahtgeschwindigkeit ist nicht bekannt und soll ermittelt werden.
•
Schweißaufgabe JOB 76 wählen > siehe Kapitel 4.4.3:
Material = AlMg, Gas = Ar 100 %, Drahtdurchmesser = 1,2 mm.
•
Anzeige auf Materialdicke umschalten.
•
Materialdicke (Werkstück) messen.
•
Den gemessenen Wert z. B. 5 mm an der Gerätesteuerung einstellen.
Dieser eingestellte Wert entspricht einer bestimmten Drahtgeschwindigkeit. Durch Umschalten der
Anzeige auf diesen Parameter kann der zugehörige Wert angezeigt werden.
5 mm Materialdicke entsprechen in diesem Beispiel 8,1 m/min Drahtgeschwindigkeit.
Angaben der Materialdicke in Schweißprogrammen beziehen sich i.d.R. auf Kehlnähte in Schweißposi-
tion PB, sind als Richtwerte zu betrachten und können in anderen Schweißpositionen abweichen.
4.4.5.1
Zubehörkomponenten zur Arbeitspunkteinstellung
Die Arbeitspunkteinstellung kann auch von verschiedenen Zubehörkomponenten aus, wie z. B. Fernstel-
lern, Sonderschweißbrennern oder Roboter- / Industriebusinterfaces (optionale Automatisierungsschnitt-
stelle erforderlich, nicht bei allen Geräten dieser Serie möglich!) erfolgen.
Nähere Beschreibung der einzelnen Geräte und ihrer Funktionen siehe Betriebsanleitung zum jeweiligen
Gerät.
099-5TLPXQ-EW500
27.04.2021

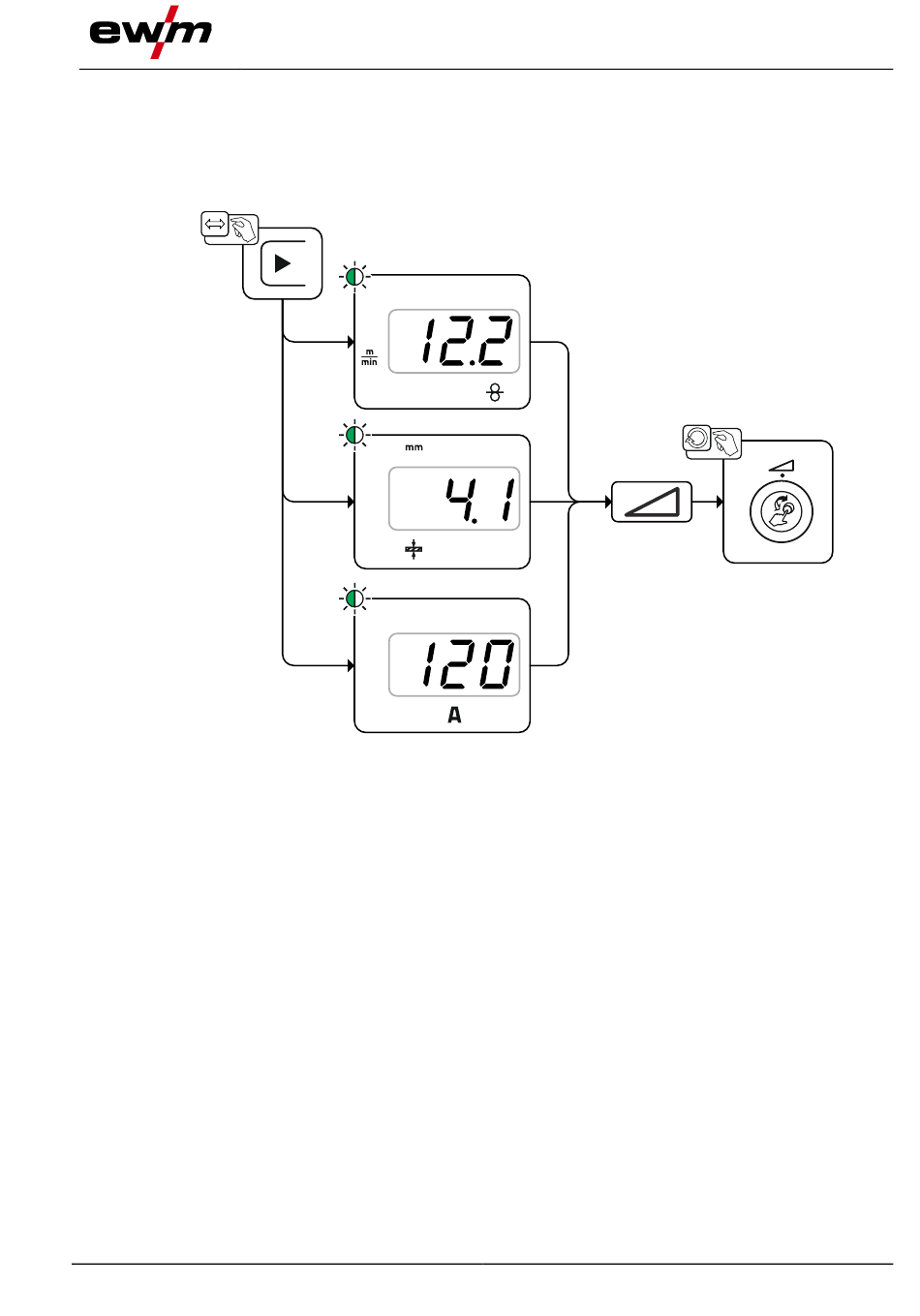

Gerätesteuerung - Bedienelemente
Abbildung 4-17
MIG/MAG-Schweißen
29
