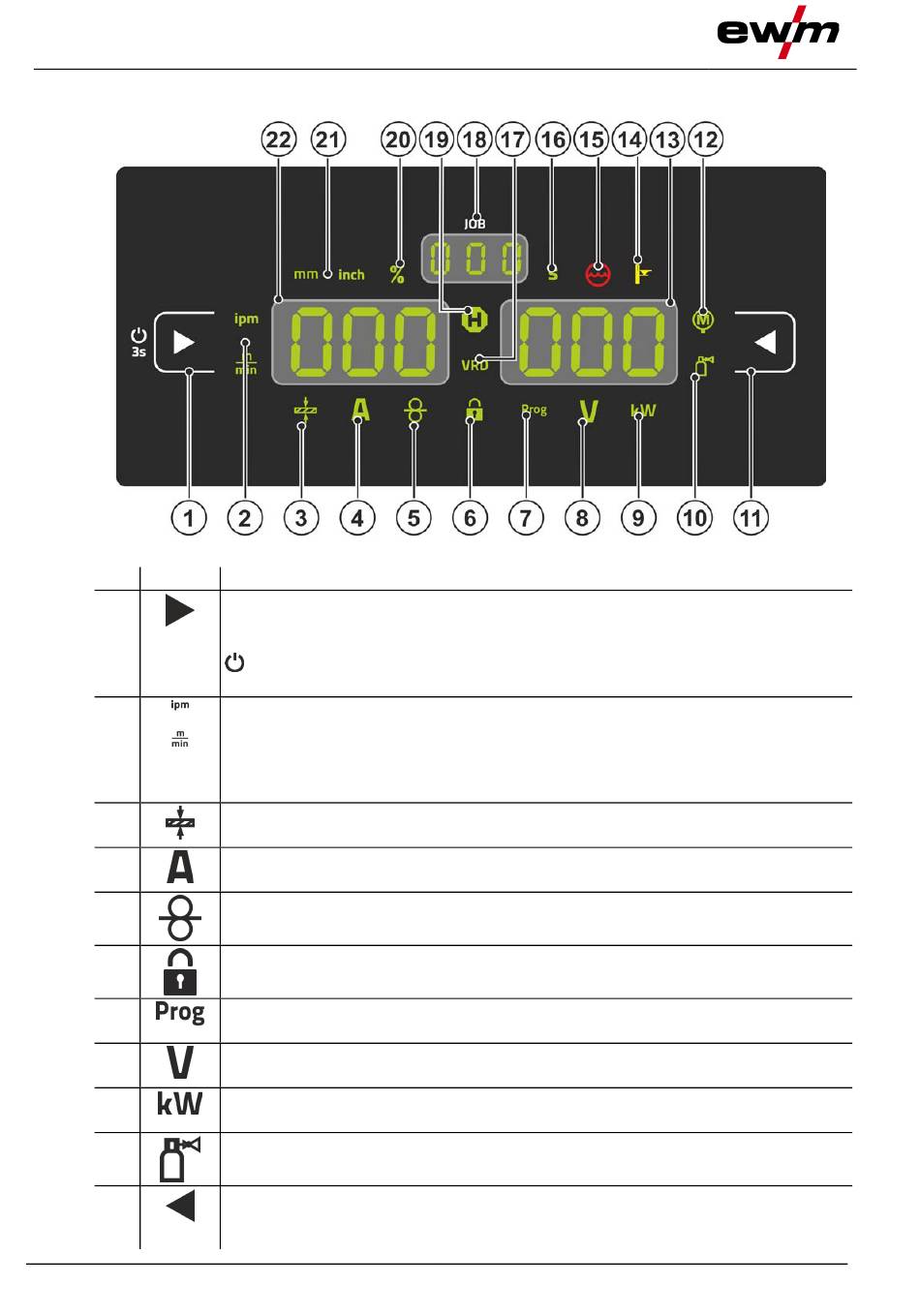

Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
18
Beschreibung
0
Drucktaste Anzeige links / Sperrfunktion
Umschaltung der Geräteanzeige zwischen diversen Schweißparametern. Signalleuch-
ten zeigen den gewählten Parameter.
-------- Nach 3 s Betätigung wechselt das Gerät in die Sperrfunktion > siehe Kapi-
tel 4.3.4.
Signalleuchte Einheit der Drahtgeschwindigkeit
m/min --- Parameterwert wird in Meter pro Minute angezeigt.
ipm ------- Parameterwert wird in Inch per minute angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 4.12.
Signalleuchte Materialdicke
Anzeige der gewählten Materialdicke.
Signalleuchte Schweißstrom
Anzeige des Schweißstroms in Ampere.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Signalleuchte Sperrfunktion
Ein- und ausschalten über Drucktaste Anzeige links / Sperrfunktion.
Signalleuchte Schweißprogramm > siehe Kapitel 4.4.6
Anzeige der aktuellen Programmnummer in der Schweißdatenanzeige.
Signalleuchte Korrekturspannung Lichtbogenlänge
Anzeige der Korrekturspannung Lichtbogenlänge in Volt.
Signalleuchte Schweißleistung
Anzeige der Schweißleistung in Kilowatt.
Signalleuchte elektronische Gasmengenregelung OW DGC > siehe Kapitel 4.7.1
Zeigt die Gasdurchflussmenge in der Geräteanzeige.
Drucktaste Anzeige rechts
Primäre Anzeige der Korrektur der Lichtbogenlänge und weiterer Parameter und deren
Werte.
Abbildung 4-3
099-5TLPXQ-EW500
27.04.2021
