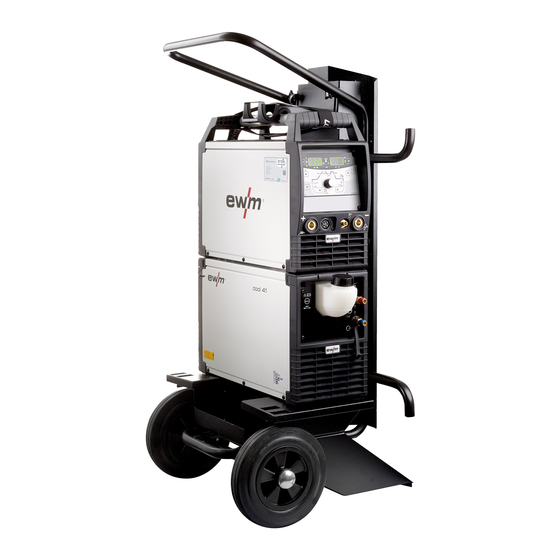

- Seite 1 Betriebsanleitung Umluftkühlmodule zur Schweißbrennerkühlung cool40 U31 cool41 U31 099-008593-EW500 Zusätzliche Systemdokumente beachten! 26.01.2022...
-
Seite 2: Allgemeine Hinweise
Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kos- ten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und War- tung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com... -
Seite 3: Inhaltsverzeichnis
7 Störungsbeseitigung ........................22 Checkliste zur Störungsbeseitigung ..................22 Kühlmittelkreislauf entlüften ....................22 Pumpenwelle andrehen (Kühlmittelkreislauf) ..............24 8 Technische Daten ........................25 cool40 U31; cool41 U31 ...................... 25 9 Zubehör ............................26 Schweißbrennerkühlung ...................... 26 9.1.1 Kühlflüssigkeit - Typ blueCool ................26 9.1.2... -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevor- stehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 5: Symbolerklärung
Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung betätigen und loslassen (tippen/tas- Technische Besonderheiten beachten ten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten falsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) Unterbrechung in der Menüdarstellung... -
Seite 6: Sicherheitsvorschriften
Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen. - Seite 7 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Verletzungsgefahr durch ungeeignete Kleidung! Strahlung, Hitze, und elektrische Spannung sind unvermeidbare Gefahrenquellen wäh- rend dem Lichtbogenschweißen. Der Anwender ist mit einer vollständigen, persönli- chen Schutzausrüstung (PSA) auszurüsten. Folgenden Risiken muss die Schutzausrüs- tung entgegenwirken: • Atemschutz, gegen gesundheitsgefährdende Stoffe und Gemische (Rauchgase und Dämpfe) oder geeignete Maßnahmen (Absaugung etc.) treffen.
- Seite 8 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
-
Seite 9: Transport Und Aufstellen
Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, welche elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6.2! •... - Seite 10 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Unfallgefahr durch Versorgungsleitungen! Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei- tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und Personen schädigen! • Versorgungsleitungen vor dem Transport trennen! Kippgefahr! Beim Verfahren und Aufstellen kann das Gerät kippen, Personen verletzen oder beschä- digt werden.
-
Seite 11: Bestimmungsgemäßer Gebrauch
3.3.1 Garantie Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.3.2 Konformitätserklärung Dieses Produkt entspricht in seiner Konzeption und Bauart den auf der Erklärung aufgeführten EU-Richtlinien. Dem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 12: Teil Der Gesamtdokumentation
Bestimmungsgemäßer Gebrauch Mitgeltende Unterlagen 3.3.4 Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 3-1 Pos. -
Seite 13: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Vorderansicht Gerätebeschreibung - Schnellübersicht Vorderansicht Abbildung 4-1 Pos. Symbol Beschreibung Drehverschluss Verbindet Kühl- und Schweißgerät Verschlussdeckel Kühlmitteltank Kühlmitteltank > siehe Kapitel 5.2.3 Schnellverschlusskupplung, rot Kühlmittelrücklauf vom Schweißbrenner Schnellverschlusskupplung, blau Kühlmittelvorlauf zum Schweißbrenner Eintrittsöffnung Kühlluft Gerätefüße 099-008593-EW500 26.01.2022... -
Seite 14: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 Pos. Symbol Beschreibung Anschlussstecker Spannungsversorgung 4-polig: -- cool41 U31 5-polig: -- cool40 U31 Gerätezuordnung > siehe Kapitel 3.2 Anschlussstecker, 8-polig Steuerleitung Kühlmodul Drucktaste Sicherungsautomat Kühlmittelpumpe Ausgelöste Sicherung durch Betätigen zurücksetzen Austrittsöffnung Kühlluft 099-008593-EW500... -
Seite 15: Aufbau Und Funktion
Aufbau und Funktion Montage/Demontage Aufbau und Funktion WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Stromquellen verfügen! •... -
Seite 16: Versorgungsleitungen Anschließen
Aufbau und Funktion Transport und Aufstellen 5.1.1 Versorgungsleitungen anschließen Steuer- und Versorgungsleitung zum Schweißgerät Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt. • Steuerleitungsstecker am Schweißgerät einstecken. • Versorgungsleitungsstecker am Schweißgerät einstecken. Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe, Gurte oder Halterungen sind ausschließlich zum Transport per Hand geeignet! -
Seite 17: Schweißbrennerkühlung
Maximale Schlauchpaketlänge Alle Angaben beziehen sich auf die gesamte Schlauchpaketlänge des kompletten Schweißsystems und sind beispielhafte Konfigurationen (aus Komponenten des EWM Produktportfolios mit Standardlängen). Es ist auf eine gerade knickfreie Verlegung unter Berücksichtigung der max. Förderhöhe zu achten. Pumpe: Pmax = 3,5 bar (0.35 MPa) --------------------------------------------------------------------------------------------------------------------- ►... -
Seite 18: Anschluss Schweißbrenner
Aufbau und Funktion Transport und Aufstellen Das Gerät wird ab Werk mit einer Kühlmittelmindestbefüllung ausgeliefert. Abbildung 5-2 Pos. Symbol Beschreibung Verschlussdeckel Kühlmitteltank Kühlmittelsieb Kühlmitteltank > siehe Kapitel 5.2.3 Markierung „min“ Mindestfüllstand Kühlmittel • Verschlussdeckel Kühlmitteltank abschrauben. • Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen. •... -
Seite 19: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of- fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer- den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. -
Seite 20: Wartungsarbeiten, Intervalle
Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-008593-EW500 26.01.2022... -
Seite 21: Entsorgung Des Gerätes
Lampen, Batterien oder Akkumulatoren müssen vor dem Entsorgen des Gerätes entnommen und ge- trennt entsorgt werden. Der Batterie- bzw. Akku-Typ und deren Zusammensetzung ist auf deren Ober- seite gekennzeichnet (Typ CR2032 oder SR44). In folgenden EWM-Produkten können Batterien oder Akkumulatoren enthalten sein: •... -
Seite 22: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendeten Werkstoff und dem Prozessgas passende Geräteausrüstung! Beachten Sie die Betriebsanleitung des Schweißgerätes! Legende... - Seite 23 Störungsbeseitigung Kühlmittelkreislauf entlüften Abbildung 7-2 • Geeigneten Auffangbehälter zum Aufnehmen der austretenden Kühlflüssigkeit an der Schnellver- schlusskupplung positionieren und Gerät für ca. 5s einschalten. • Schnellverschlusskupplung durch Zurückschieben des Verschlussrings wieder sperren. 099-008593-EW500 26.01.2022...
-
Seite 24: Pumpenwelle Andrehen (Kühlmittelkreislauf)
Störungsbeseitigung Pumpenwelle andrehen (Kühlmittelkreislauf) Pumpenwelle andrehen (Kühlmittelkreislauf) WARNUNG Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi- gen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen. -
Seite 25: Technische Daten
Technische Daten cool40 U31; cool41 U31 Technische Daten Die Grenzwertbestimmung von technischen Daten ergeben sich unter Betrachtung des kombinierten Gesamtsystems (Kühl- und Schweißgerät). cool40 U31; cool41 U31 cool40 cool41 Versorgungsspannung (von Schweißgerät) 230 V 400 V Frequenz 50/60 Hz Kühlleistung bei 1 l/min (+25°C/77°F) -
Seite 26: Zubehör
Zubehör Schweißbrennerkühlung Zubehör Schweißbrennerkühlung Bezeichnung Artikelnummer HOSE BRIDGE UNI Schlauch Brücke 092-007843-00000 9.1.1 Kühlflüssigkeit - Typ blueCool Bezeichnung Artikelnummer blueCool -10 5 l Kühlflüssigkeit bis -10 °C (14 °F), 5 l 094-024141-00005 blueCool -10 25 l Kühlflüssigkeit bis -10 °C (14 °F), 25 l 094-024141-00025 blueCool -30 5 l Kühlflüssigkeit bis -30 °C (22 °F), 5 l... -
Seite 27: Anhang
Anhang Händlersuche Anhang 10.1 Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-008593-EW500 26.01.2022...
