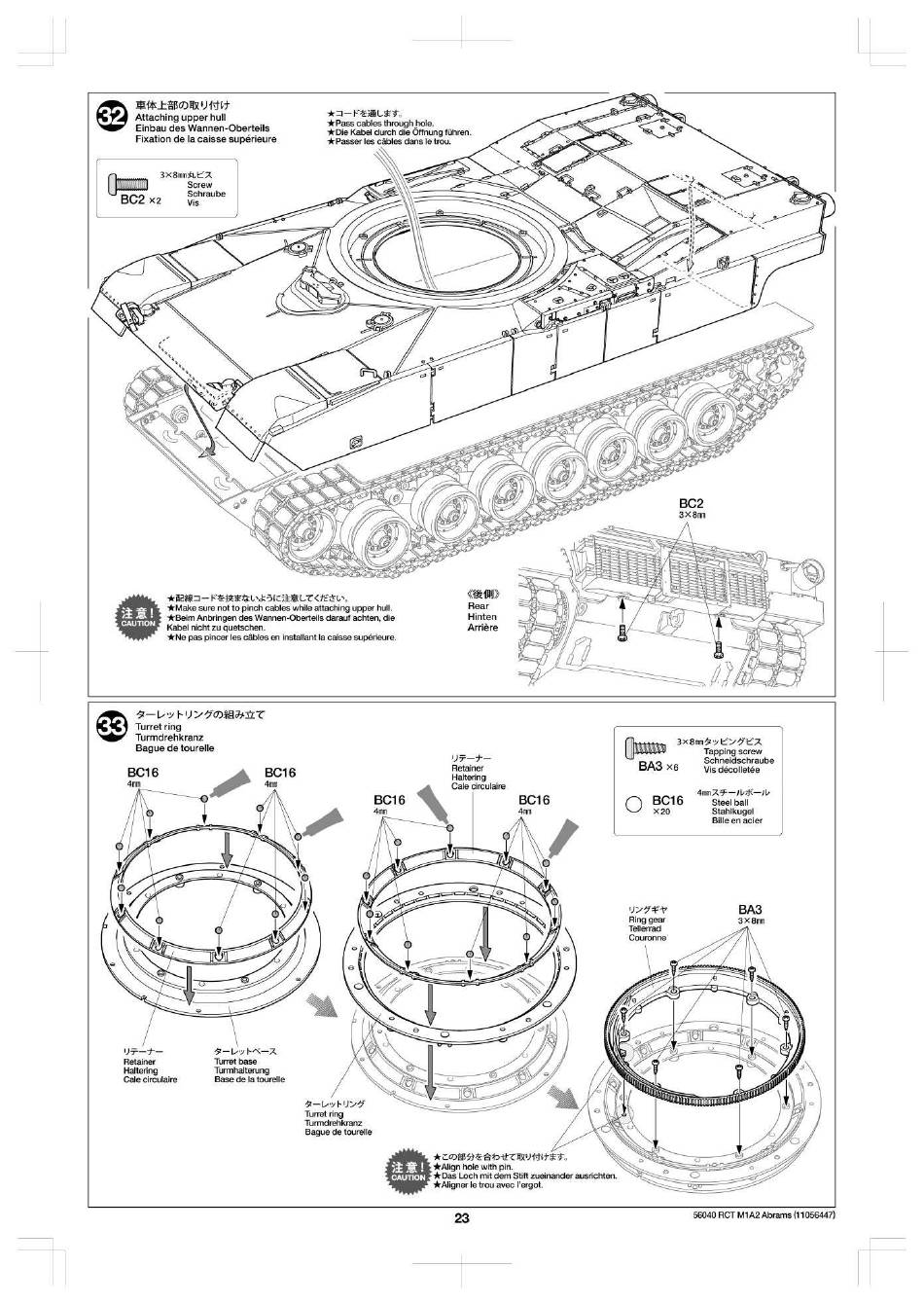

Tamiya M1A2 ABRAMS Montageanleitung Seite 23

Attaching upper hull
Einbau des Wannen-OberteilS
Fixation de Ia caisse supérieure
Screw
Schraube
BC2
Vis
*Make sure not to pinch cables while attaching upper IWI.
Beim Anbringen des Wannen-Oberteils darauf achten, die
CAUTION
Kabel nicht zu quetschen.
pas pincer les cåbles installant la caisse supérieure.
Turret ring
Turmdrehkranz
Bague de tourelle
BC16 BC16
4m
5 — LAY
Retainer Turret base
Turmhalterung
Haltering
Cale circulaire Base de la tourelle
*Pass cables through hole.
*Die Kabeldurch die Öffnungfüyen.
*Passer les cåbles dans le trou.
Rear
Hinten
Arriére
Retainer
Haltering
Cale circulaire
BC16
Turret ring
Turmdrehkranz
Bague de tourelle
*Align hole with pin.
*Das Loch mit dem Stift zuenmder
CAUTION
*Aligner le trou avec l'ergot.
23
BC2
BA3 X6
BC16 O BC16
4mm
Ring gear
Tellerrad
ausrichten.
56040 RCT MIA2 Abrams (11056447)
Tapping screw
Schneidschraube
Visdécolletée
Steel ball
Stahlkugel
Bille en acier
BA3
3 x 8mm
