Installation von Zubehör
Wechselrad für optische Filter
Einbau des Wechselrads für optische Filter
Der Einbau des Wechselrads ist relativ einfach. Die Vorgehensweise ist für alle
drei Küvettenhalter gleich. Zum Einsetzen des Filterrades benötigen Sie einen
Kreuzschlitzschraubendreher. Wenn Sie das Filterrad allerdings im Halter für
lange Küvetten einbauen, benötigen Sie keinen Schraubendreher, sondern
einen 2,5 mm Inbusschlüssel.
1 Entfernen Sie den Küvettenhalter aus dem Probenraum.
2 Entfernen Sie die beiden Schrauben gemäß
3 Positionieren Sie die Klammer für das Filterrad wie in
Abbildung 22
4 Heben Sie die Außenseite der Klammer vorsichtig an.
5 Führen Sie das Filterrad zum Küvettenhalter, sodass die Klammer in die
6 Ziehen Sie die Sicherungsschrauben der Klammer an.
58
gezeigt. Setzen Sie die beiden Schrauben ein, ohne sie festzuziehen.
Einbau des Wechselrades für optische Filter
Aussparung des Filterrades passt. Die Befestigungsstifte am Filterrad soll-
ten in die Bohrungen der Klammer passen. Die Unterseite des Filterrades
liegt auf der Grundplatte des Küvettenhalters auf.
Installationshandbuch des Agilent 8453 UV/Vis-Spektroskopiesystems
Abbildung
22.

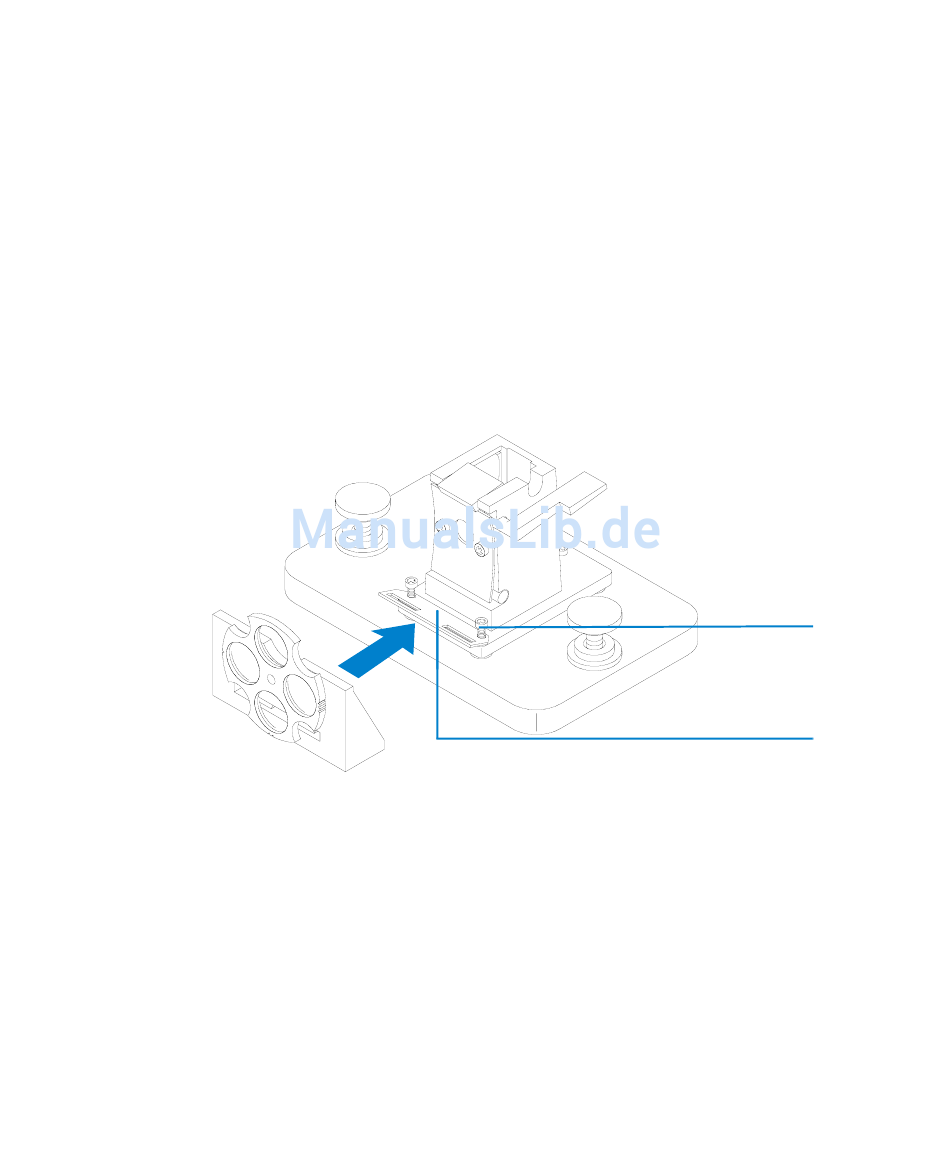

Abbildung 22
Schraube
Klammer
