Einstellung des Abzugsensors
Für die Einstellung des Abzugssensors lesen Sie bitte den
Abschnitt Fehlersuche sowie Bedienungsanleitung 311018.
Einstellung des Distanzsensors
Zahnradausrichtung
1.
Druck entlasten; Seite 7.
2.

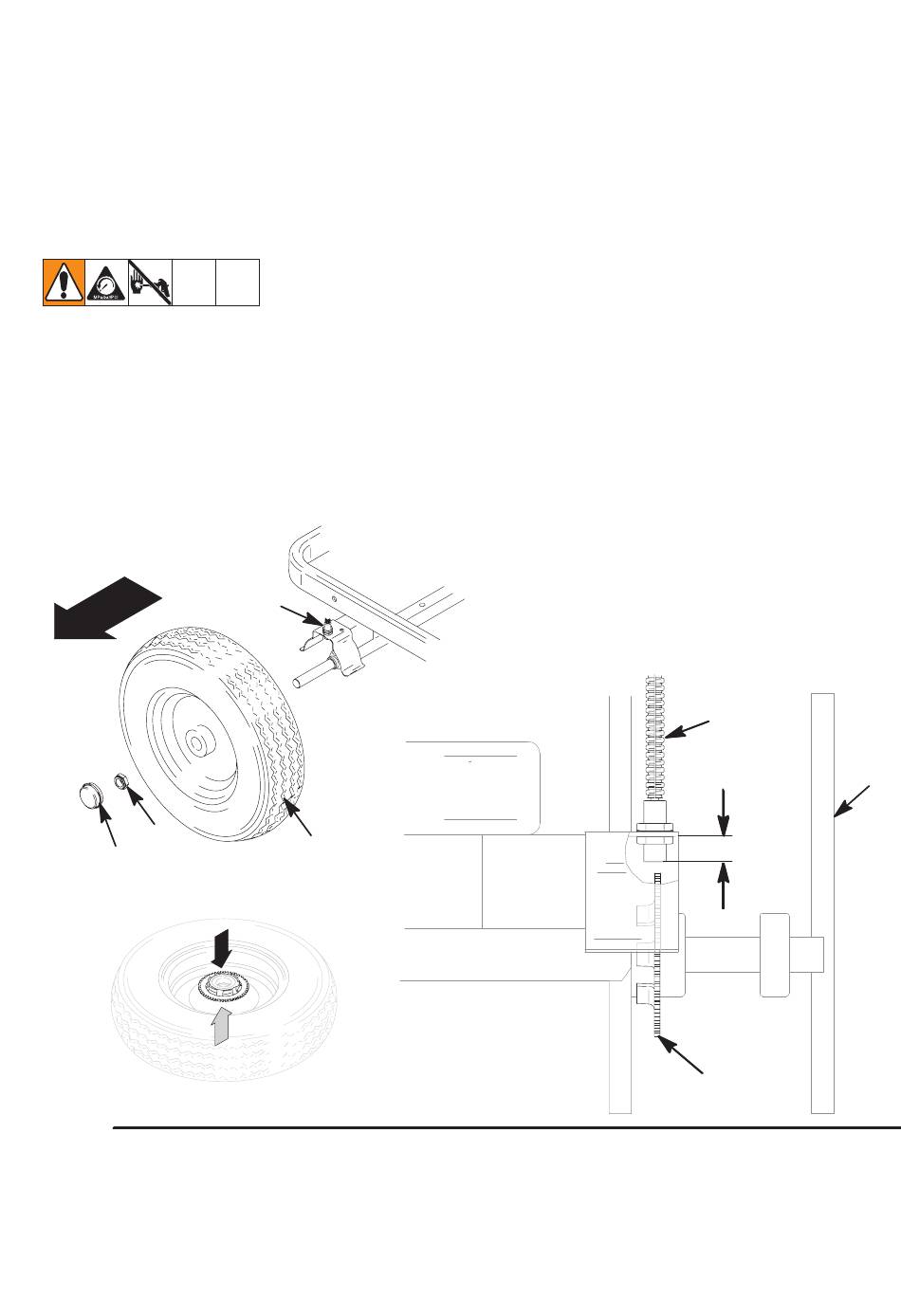

Abb. 3. Nabenabdeckung (142) vom Rad abnehmen.
Mutter (127) abschrauben.
3.
Rad (120) vom LineLazer abziehen.
4.
Zahnrad (67) am Sensor ausrichten.
a.
Zahnrad mit Zahnradabzieher vom Rad abziehen.
127
142
R
adinnenseite
Abb. 3
66
Rahmen
120
Achse
b.
Zahnrad mit einem Hammer zum Rad hin klopfen.
5.
Rad (120) am LineLazer montieren.
6.
Mutter (127) satt anziehen, dann 1/4 Drehung lösen.
Nabenabdeckung (142) auf die Radnabe stecken.
Höheneinstellung des Sensors
1.
Rad (120) vom LineLazer abziehen.
2.
Distanzsensor (66) ausbauen.
3.
Höhe der Sensorgruppe mit zwei 17-mm-Muttern
des Sensors so einstellen, dass die Bodenfläche des
Sensors 0,638 +/–0,020 mm von der Bodenfläche der
Abdeckung entfernt ist. Mit 0,9 +/– 0,23 Nm festziehen.
Ç Ç
Ç Ç
Ç Ç Ç Ç
Ç Ç
Ç Ç Ç Ç
Ç Ç Ç Ç
Ç Ç
Ç Ç Ç Ç
Ç Ç Ç Ç
Ç Ç
(66)
Distanzsensor
Ç Ç
Ç Ç Ç Ç
Ç Ç
Ç Ç Ç Ç
16 mm (0,638 Zoll)
Ç Ç Ç Ç
Ç Ç Ç Ç
Ç Ç Ç Ç
Ç Ç Ç Ç
Ç Ç Ç Ç
67
Zahnrad
ti3680a
Ç Ç
311021
(120)
Rad
15
