Ausbau
1.

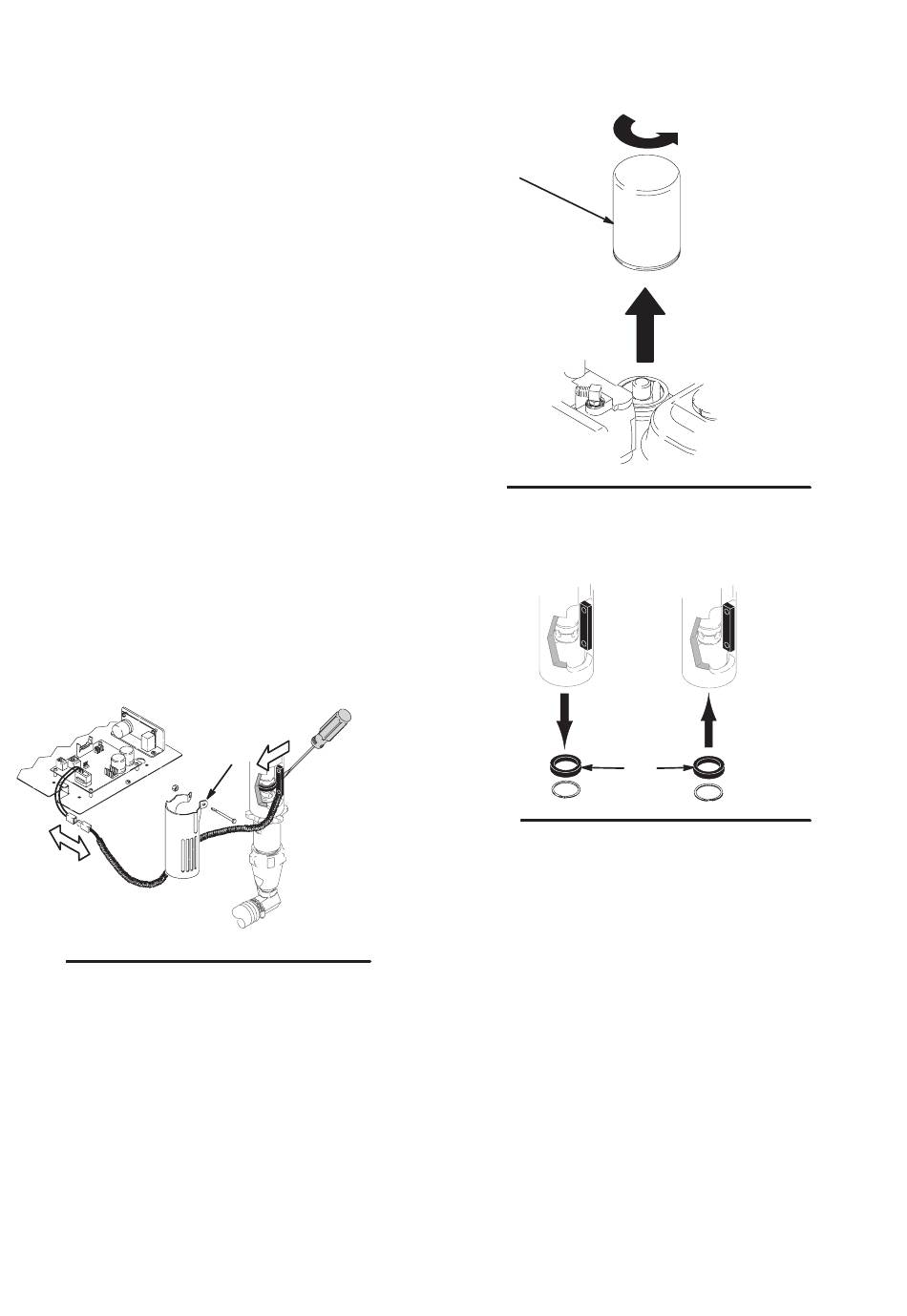

Abb. 8. Tropfwanne oder Lappen unter das Spritzgerät
halten, um auslaufendes Hydrauliköl aufzufangen.
2.
Ablaufstopfen (195) herausnehmen. Hydrauliköl
auslaufen lassen.
3.
Filter (199) langsam abschrauben – Öl fließt in die Rille
und läuft an der Rückseite aus.
Installation
1.
Ablaufstopfen (195) anbringen. Eine dünne Schicht Öl
auf die Ölfilterdichtung geben und den Ölfilter (199)
anbringen. Den Ölfilter eine weitere 3/4 Umdrehung
festziehen, nachdem die Dichtung das Gehäuse berührt
hat.
2.
4,73 l Graco-Hydrauliköl 169236 (20 Liter) oder 207428
(3,8 Liter) nachfüllen
3.
Ölstand kontrollieren.
Ausbau
1.
Abb. 9. Gallonenzählerkabel von der Rückseite des
Druckreglers und vom Motor lösen.
2.
Schutzblech (137) und Reed-Schalter vom
Hydraulikmotor abnehmen.
Abb. 9
3.
Abb. 11 – 13. Pumpe abnehmen.
4.
Abb. 10. Ringmagnet (150) abnehmen.
22
311021
Öl-/Filterwechsel
Gallonen-Zähler
137
ti6512a
199
Abb. 8
Abb. 10
Installation
1.
Abb. 10. Neuen Ringmagneten (222) mit den
Markierungsvertiefungen nach unten anbringen.
2.
Abb. 14 – 16. Pumpe anbringen.
3.
Neuen Reed-Schalter und Schutzblech (137) am
Hydraulikmotor anbringen.
4.
Abb. 9. Gallonenzählerkabel an der Rückseite des
Druckreglers und am Motor anschließen.
ti2271a
ti6513a
222
