Ref.
No.
Part No.
Description
2
239914
ABLASSVENTIL
3
224807
VENTILBASIS
11
244067
MATERIALFILTER
13
245225
SCHLAUCH, 9,5 mm x 15,24 m
15
287601
PLATTENSTEUERUNG
15a
15F272
STEUERPLATTE
15b
287688
KARTE, Anzeigegerät, enthält 15c, 15m
15c
ANZEIGEGERÄT, Karte, LCD (liegt 15b bei) 1
15d
287689
STEUERUNG, Karte, enthält 15k
15e
287596
KARTE, Licht, enthält 15n
15f
114954
WIPPSCHALTER
15g
116752
WIPPSCHALTER
15h
119541
UMSCHALTER
15k
111839
MASCHINENSCHRAUBE, Flachkopf
15m
117317
SCHRAUBE, Plastite, Flachkopf
15n
109466
SICHERUNGSMUTTER, Sechskantkopf
15p
116719
SCHRAUBE, 3/82, Sechskantkopf
mit Unterlegscheibe
15q
195428
KNEBELKLEMMENHAUBE
15rY
15F543
AUFKLEBER, Regler, oben
15sY
15F544
AUFKLEBER, Regler, unten
15t
287692
DROSSELHEBEL
15u
119736
KABELKLAMMER (nicht abgebildet)
15v
119737
STECKER (nicht abgebildet)
15w
15F777
DICHTUNG
15x
15F776
DICHTUNG, Gas
26
248007
SCHLAUCH, gekuppelt, 9,5 mm
27
287417
GRIFF
29
196179
ANSCHLUSSSTÜCK, Winkel
Hinweise
Mit 13-15,25 Nm festziehen
1
2
Mit 14,69-16,95 Nm festziehen

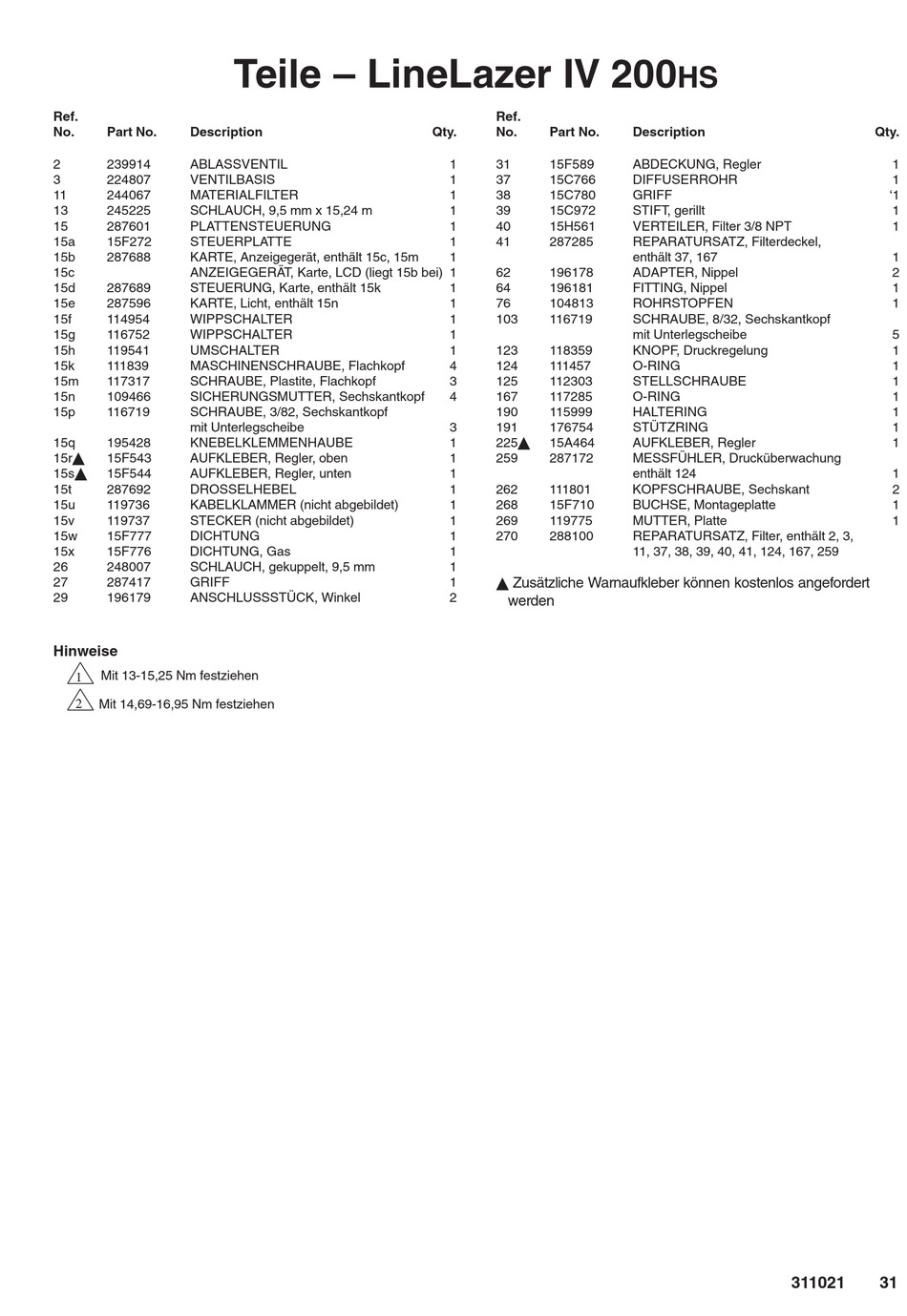

Teile – LineLazer IV 200
Ref.
Qty.
No.
Part No.
1
31
15F589
1
37
15C766
1
38
15C780
1
39
15C972
1
40
15H561
1
41
287285
1
62
196178
1
64
196181
1
76
104813
1
103
116719
1
1
123
118359
4
124
111457
3
125
112303
4
167
117285
190
115999
3
191
176754
1
225Y
15A464
1
259
287172
1
1
262
111801
1
268
15F710
1
269
119775
1
270
288100
1
1
Y
1
Zusätzliche Warnaufkleber können kostenlos angefordert
2
werden
HS
Description
ABDECKUNG, Regler
DIFFUSERROHR
GRIFF
STIFT, gerillt
VERTEILER, Filter 3/8 NPT
REPARATURSATZ, Filterdeckel,
enthält 37, 167
ADAPTER, Nippel
FITTING, Nippel
ROHRSTOPFEN
SCHRAUBE, 8/32, Sechskantkopf
mit Unterlegscheibe
KNOPF, Druckregelung
O-RING
STELLSCHRAUBE
O-RING
HALTERING
STÜTZRING
AUFKLEBER, Regler
MESSFÜHLER, Drucküberwachung
enthält 124
KOPFSCHRAUBE, Sechskant
BUCHSE, Montageplatte
MUTTER, Platte
REPARATURSATZ, Filter, enthält 2, 3,
11, 37, 38, 39, 40, 41, 124, 167, 259
311021
Qty.
1
1
'1
1
1
1
2
1
1
5
1
1
1
1
1
1
1
1
2
1
1
31
