Systemvorbereitung

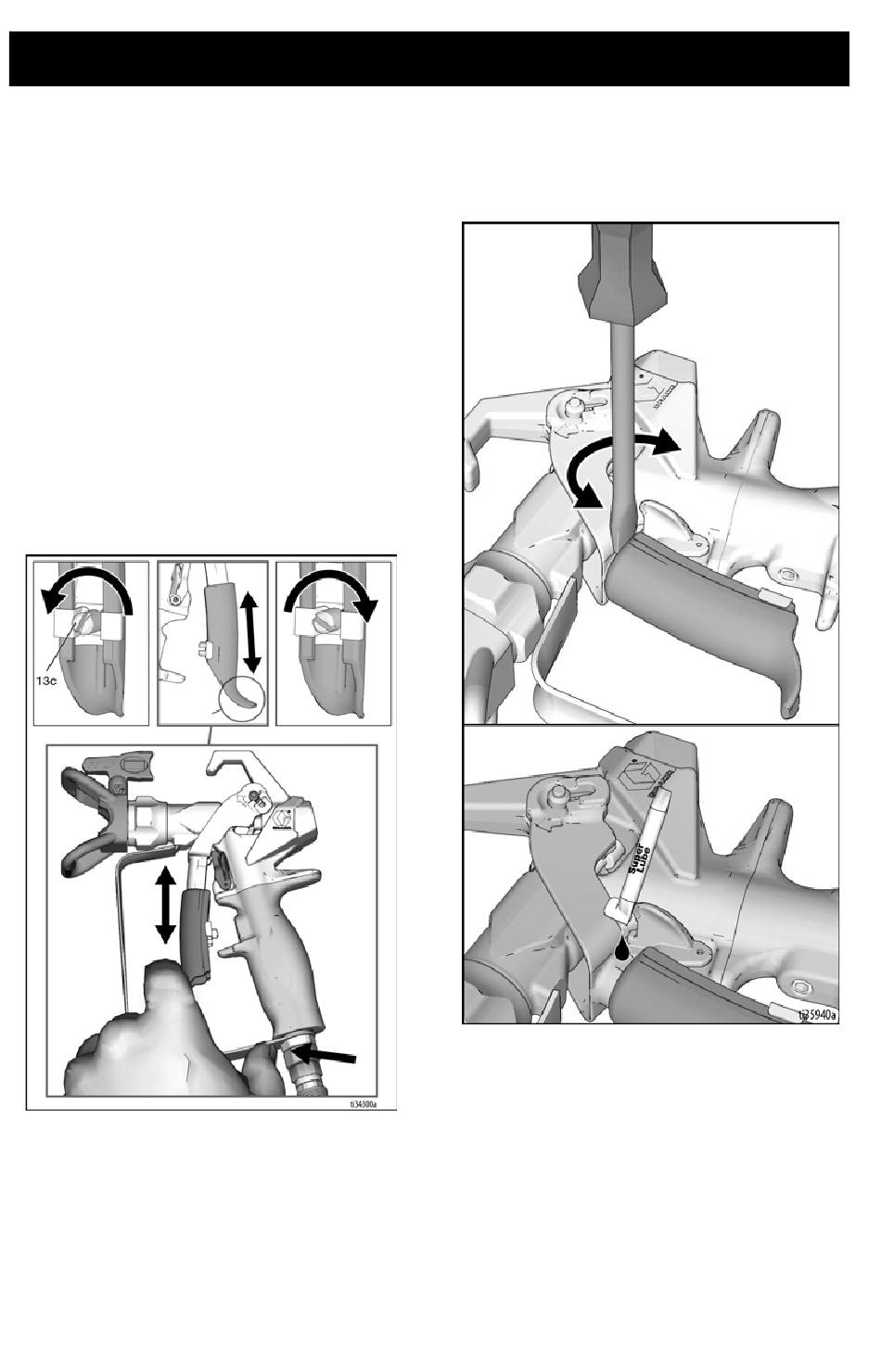

Einstellung des Abzugs

Der Abzug kann je nach Vorzügen des
Anwenders auf unterschiedliche Längen
eingestellt werden.
1. Den Druck entlasten. Siehe
Druckentlastung, Seite 5.
2. Den Einstellknopf (13c) lösen. Einen
flachen Schraubendreher oder eine
Münze zu Hilfe nehmen, wenn sich
der Knopf (13c) nicht von Hand lösen
lässt. Eine vollständige Umdrehung
ausführen, um den Einstellknopf zu
lösen. Bei drei vollen Umdrehungen
könnte der Einstellknopf herausfallen.
3. Das Ende des Abzugs (13b) halten und
den Abzug auf die gewünschte Position
schieben.
HINWEIS: Den Abzug bei der Einstellung an
der gezeigten Position halten.
Hier
drücken
oder ziehen
4. Den Einstellknopf (13c) fest anziehen.
6
HINWEIS: Wenn der Abzug zu
schwergängig ist, schieben Sie ihn mit einem
Flachschraubendreher nach unten und fetten
Sie die gezeigte Stelle ein.
