1.
Alle Schrauben, Muttern, Scheiben, Dichtungen und
elektrischen Anschlüsse während der Reparaturarbeiten
bewahren. Diese Teile werden normalerweise nicht mit
den Ersatzteilen mitgeliefert.
2.
Gerät nach Reparatur testen.
3.
Wenn das Spritzgerät nicht richtig arbeitet, nochmals
prüfen, ob die Reparaturarbeiten korrekt durchgeführt
wurden. Falls erforderlich im Abschnitt Fehlersuche auf
Seite 8 nach anderen Lösungsmöglichkeiten suchen.
4.
Den Riemenschutz stets vor Inbetriebnahme des
Spritzgerätes installieren; wenn er beschädigt ist, muss
er ausgetauscht werden. Der Riemenschutz verringert
die Gefahr der Einklemmung und Abtrennung von
Fingern; siehe vorhergehenden WARNHINWEIS.

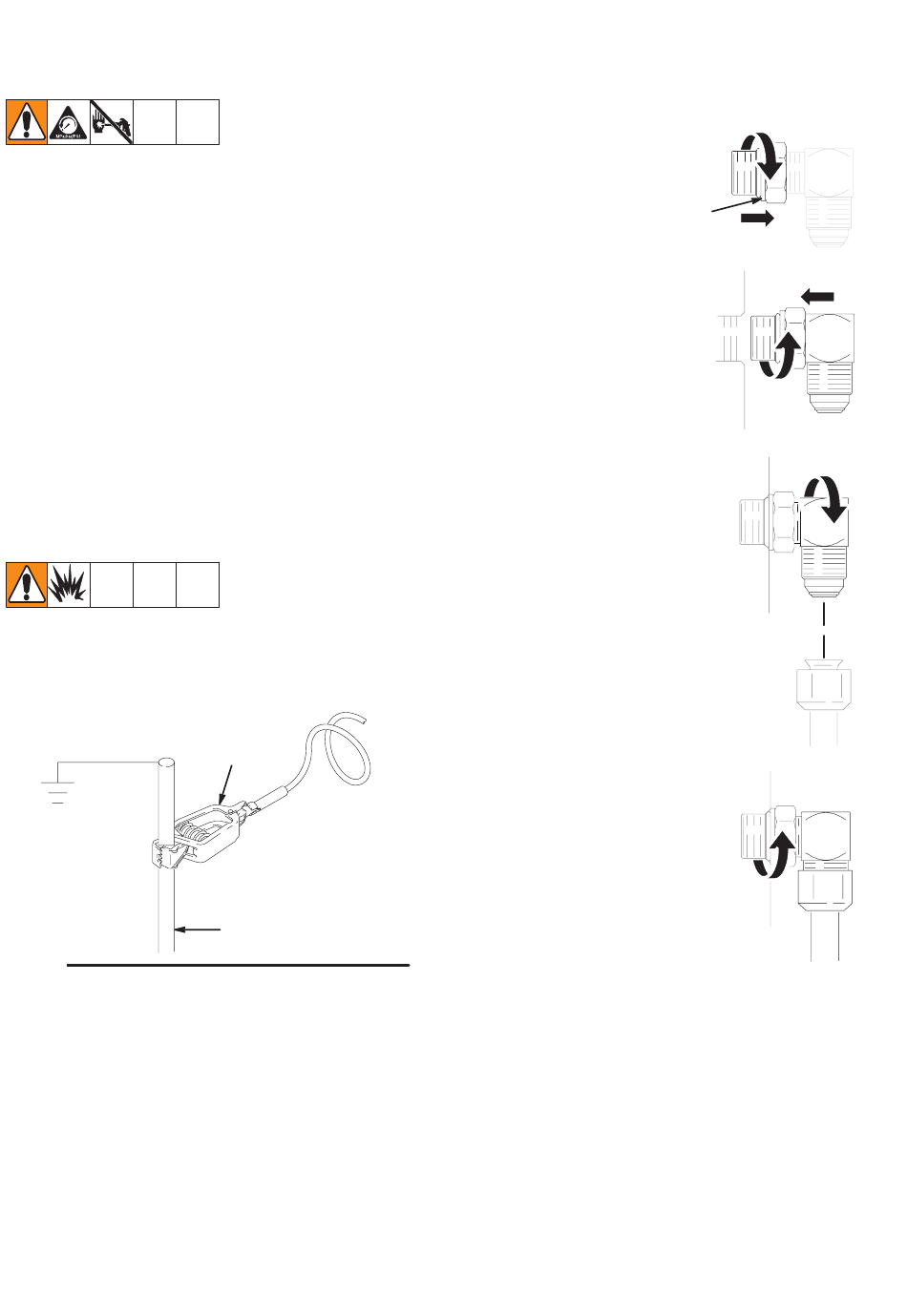

Erdung
Das Spritzgerät beim Spülen durch Anschluss der
Erdungsklammer an einen guten Erdungspunkt erden.
Abb. 1.
Abb. 1
6
311021
Allgemeine Reparaturhinweise
Erdungsklammer
Wasserrohr, Schildpfosten
aus Stahl oder Lichtmast
aus Metall
Einbau des SAE-O-Rings
1.
Sicherungsmutter abschrauben,
um das Fitting zu erreichen.
2.
O-Ring (A) einfetten.
3.
Fitting handfest einschrauben.
4.
Fitting herausdrehen, bis es richtig
ausgerichtet ist.
5.
Sicherungsmutter mit dem angegebenen
Drehmoment festziehen. (Die
Unterlegscheibe muss richtig sitzen,
ohne den O-Ring einzuklemmen).
06250
A
ti5415a
ti5416a
ti5417a
