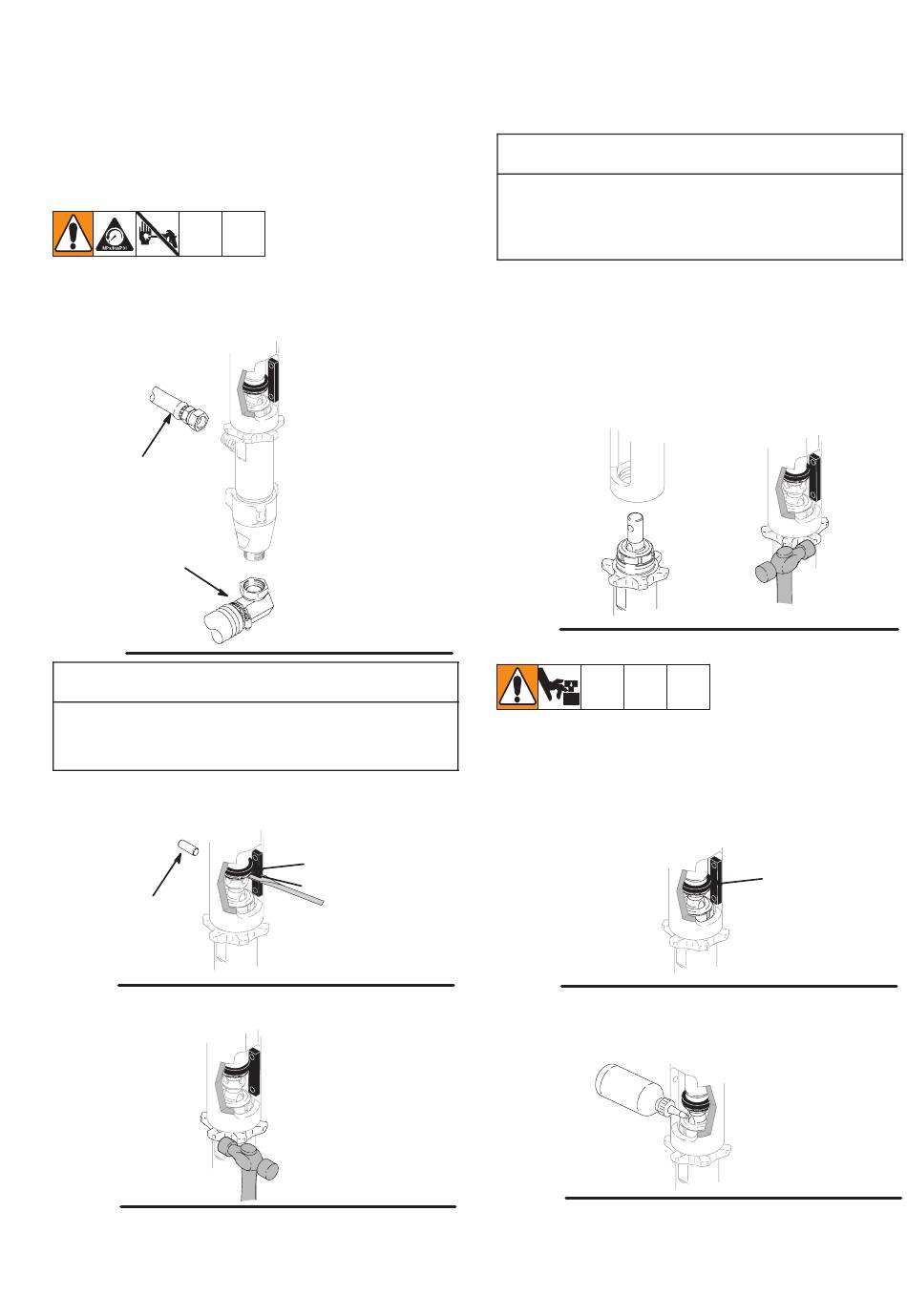

Anleitungen zur Pumpenreparatur: siehe Betriebsanleitung
309277.
Ausbau
1.
Pumpe spülen.
2.
Druck entlasten; Seite 7.
3.
Abb. 11. Saugrohr (34) und Schlauch (26) abnehmen.
26
34
Abb. 11
VORSICHT
Der Gallonenzähler kann fehlerhafte Werte anzeigen,
wenn Magnetring und/oder Sensor beim Zerlegen oder
Zusammenbau beschädigt werden.
4.
Abb. 12 Magnetring (222) nach oben drücken. Haltefeder
(194) nach oben drücken. Stift (249) herausdrücken.
249
Abb. 12
5.
Abb. 13. Sicherungsmutter lösen. Pumpe abschrauben.
ti6516a
Abb. 13
Unterpumpe
ti6514a
222
194
ti6515a
Installation
VORSICHT
Sollte sich die Sicherungsmutter der Pumpe während
des Betriebs lösen, wird das Gewinde des Hydraulikmotor-
verteilers beschädigt. Sicherungsmutter daher unbedingt
mit dem angegebenen Drehmoment festziehen.
1.
Abb. 14. Sicherungsmutter bis zum Ende des Pumpen-
gewindes eindrehen. Pumpe vollständig in den Verteiler
eindrehen. Pumpe soweit vom Verteiler herausschrauben,
bis die Auslassöffnung der Pumpe am Schlauch ausge-
richtet ist. Sicherungsmutter von Hand festziehen, dann
1/8 bis 1/4 Drehung mit einem Hammer festklopfen oder
mit 270 Nm festziehen.
ti6517a
Abb. 14
2.
Abb. 15. Langsam am Starterkabel ziehen, bis das
Stiftloch der Pumpenstange am Loch der
Hydraulikstange ausgerichtet ist.
Abb. 12. Stift (249) in das Loch drücken. Magnetring
(222) nach unten drücken. Haltefeder (194) in die Rille
drücken.
Abb. 15
Abb. 16. Packungsmutter mit Graco-TSL-Flüssigkeit
füllen.
Abb. 16
ti6519a
222
ti6518a
311021
