Ausbau
1.
Druck entlasten; Seite 7.
2.
Gaszug vom Motor abnehmen.
3.
Gebläseriemen ausbauen; Seite 18.
4.
Rändelmutter (241) lösen. Halterung (30) nach außen
drehen.
5.
Abb. 6. Blaue, braune und orange Leitung vom Motor
(185) lösen.
6.
Motor und Schwingplatte (87c) vom Spritzgerät
abnehmen.
7.
Vier Schrauben (189), Unterlegscheiben (114),
Unterlegscheiben (170) und Muttern (118) entfernen und
Schwingplatte, Dämpfer (59) und Unterlegscheiben (114)
vom Motor entfernen.
HINWEIS: Sämtliche Servicearbeiten am Motor
dürfen nur von einem autorisierten HONDA
Händler durchgeführt werden.
ti6520a

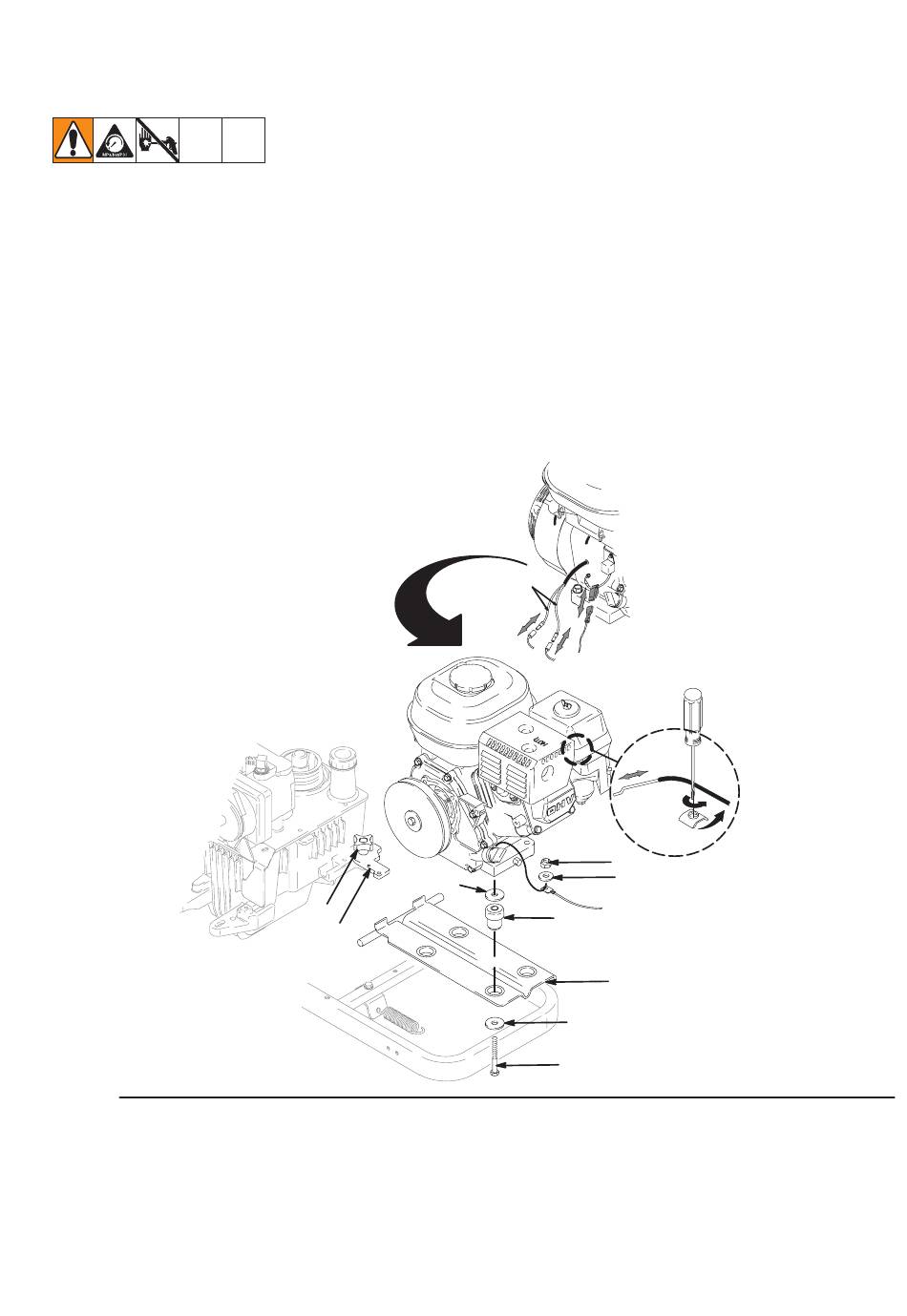

Abb. 6
Motor
114
241
30
Installation
1.
Schwingplatte (87c), Dämpfer (59), Unterlegscheiben
(170) und Unterlegscheiben (114) mit vier Schrauben
(189), Unterlegscheiben (170) und Muttern (118) am
Motor (185) befestigen; mit 27,1 Nm festziehen.
2.
Motor und Schwingplatte (87c) am Spritzgerät
befestigen.
3.
Blaue, braune und orange Leitung anschließen.
4.
Gebläseriemen einbauen; Seite 18.
5.
Motor-Haltewinkel (30) hineindrehen. Rändelmutter (241)
festziehen.
GRAU
BRAUN
ORANGE
BLAU
118
170
GRÜN
59
87c
114
189
311021
19
