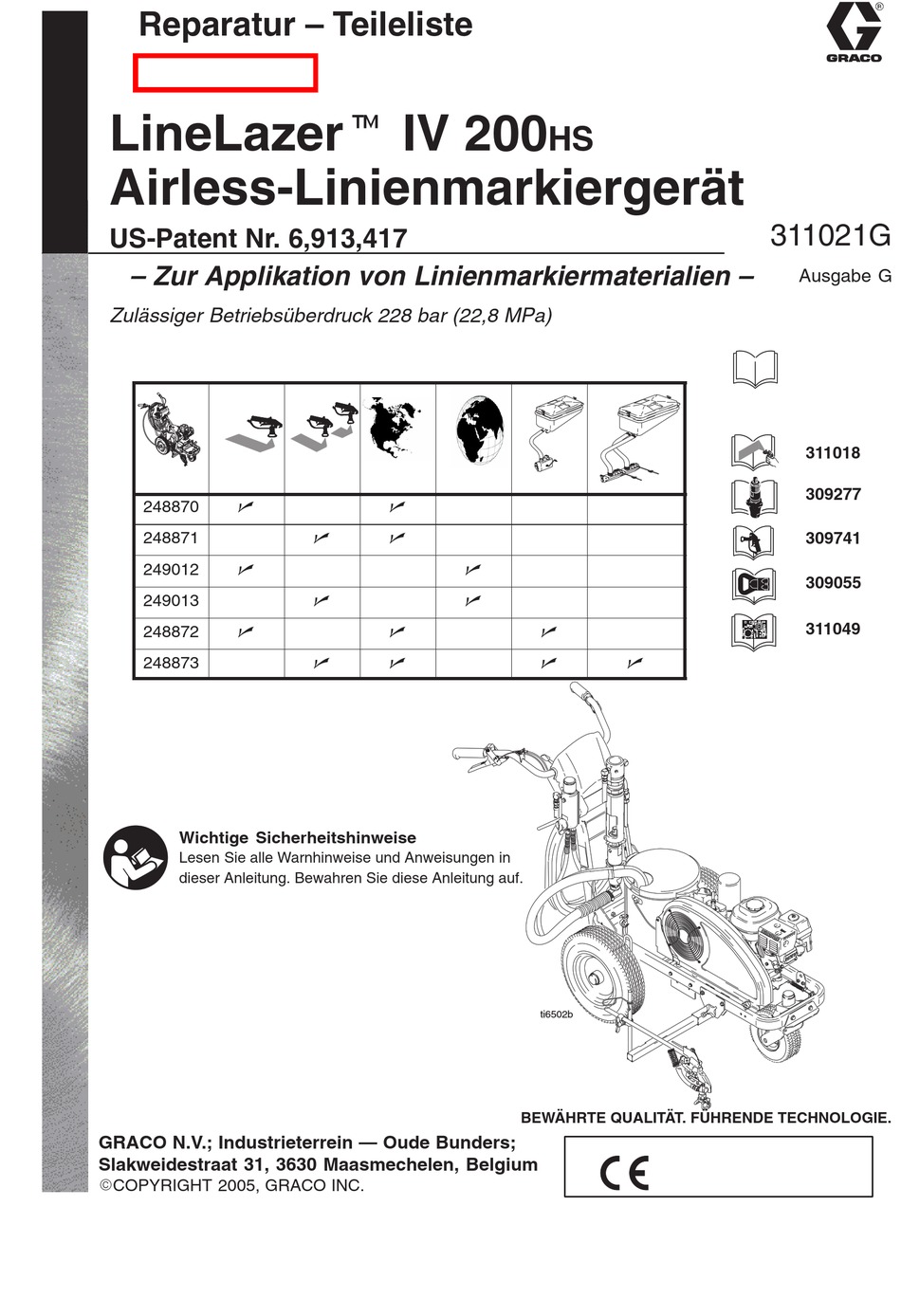

Reparatur – Teileliste
LineLazert IV 200
Airless-Linienmarkiergerät
US-Patent Nr. 6,913,417
– Zur Applikation von Linienmarkiermaterialien –
Zulässiger Betriebsüberdruck 228 bar (22,8 MPa)
n
248870
248871
n
249012
249013
n
248872
248873
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in
dieser Anleitung. Bewahren Sie diese Anleitung auf.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
ECOPYRIGHT 2005, GRACO INC.
n
n
n
n
n
n
n
n
n
HS
n
n
n
ti6502b
BEWÄHRTE QUALITÄT. FÜHRENDE TECHNOLOGIE.
311021G
Ausgabe G
311018
309277
309741
309055
311049
