Schnellübersicht
Gerätesteuerung - Bedienelemente

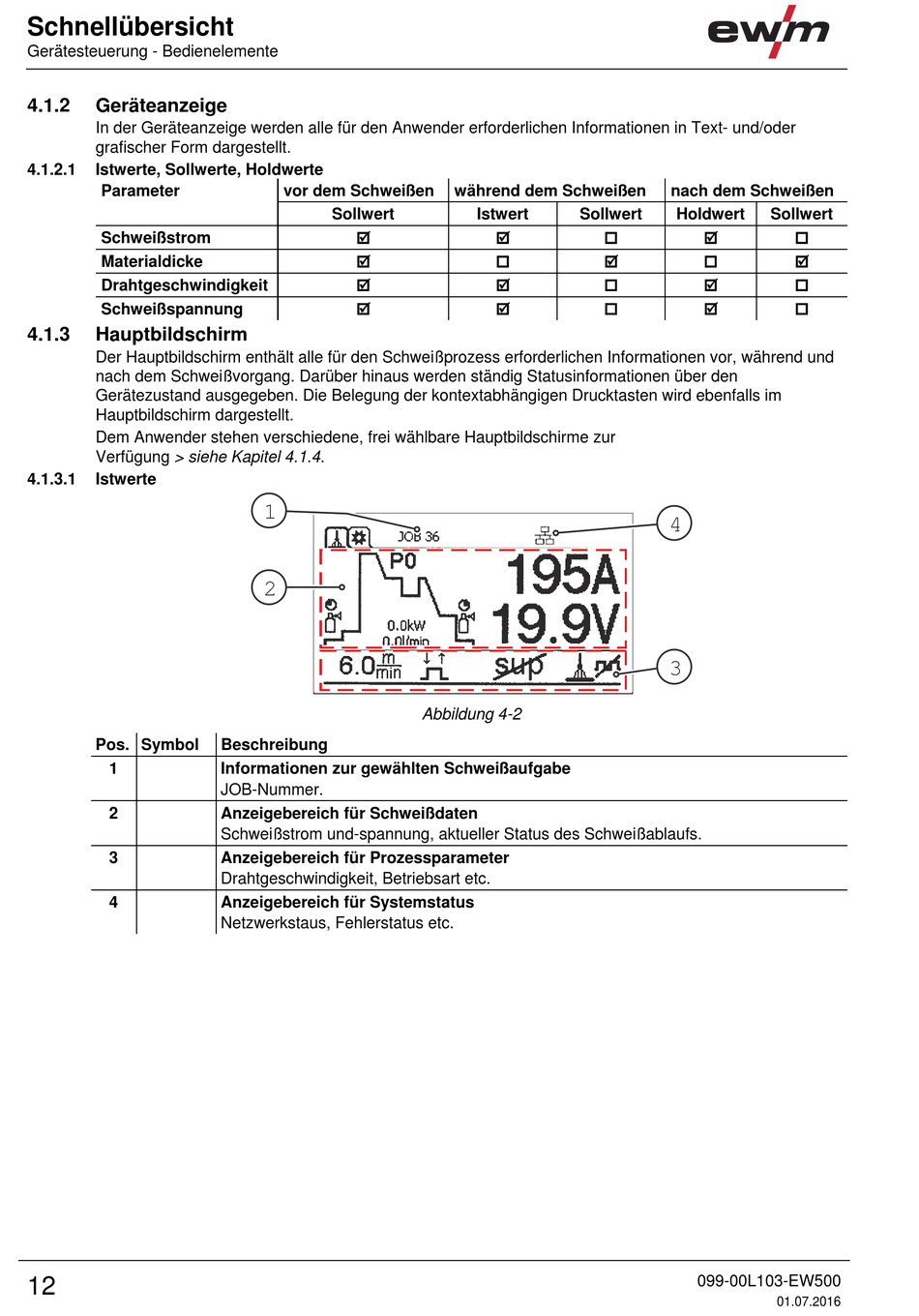

4.1.2 Geräteanzeige
In der Geräteanzeige werden alle für den Anwender erforderlichen Informationen in Text- und/oder
grafischer Form dargestellt.
4.1.2.1

Istwerte, Sollwerte, Holdwerte

Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
4.1.3

Hauptbildschirm

Der Hauptbildschirm enthält alle für den Schweißprozess erforderlichen Informationen vor, während und
nach dem Schweißvorgang. Darüber hinaus werden ständig Statusinformationen über den
Gerätezustand ausgegeben. Die Belegung der kontextabhängigen Drucktasten wird ebenfalls im
Hauptbildschirm dargestellt.
Dem Anwender stehen verschiedene, frei wählbare Hauptbildschirme zur
Verfügung > siehe Kapitel 4.1.4.
4.1.3.1

Istwerte

Pos. Symbol
1
2
3
4
12
vor dem Schweißen
Sollwert




1
2
Beschreibung 0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer.
Anzeigebereich für Schweißdaten
Schweißstrom und-spannung, aktueller Status des Schweißablaufs.
Anzeigebereich für Prozessparameter
Drahtgeschwindigkeit, Betriebsart etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc.
während dem Schweißen
Istwert Sollwert




Abbildung 4-2
nach dem Schweißen
Holdwert Sollwert
 
 
 
 
4
3
099-00L103-EW500
01.07.2016




