Gerätesteuerung - Bedienelemente
Pos. Symbol
9
Arc
10
Menu
4.1.1

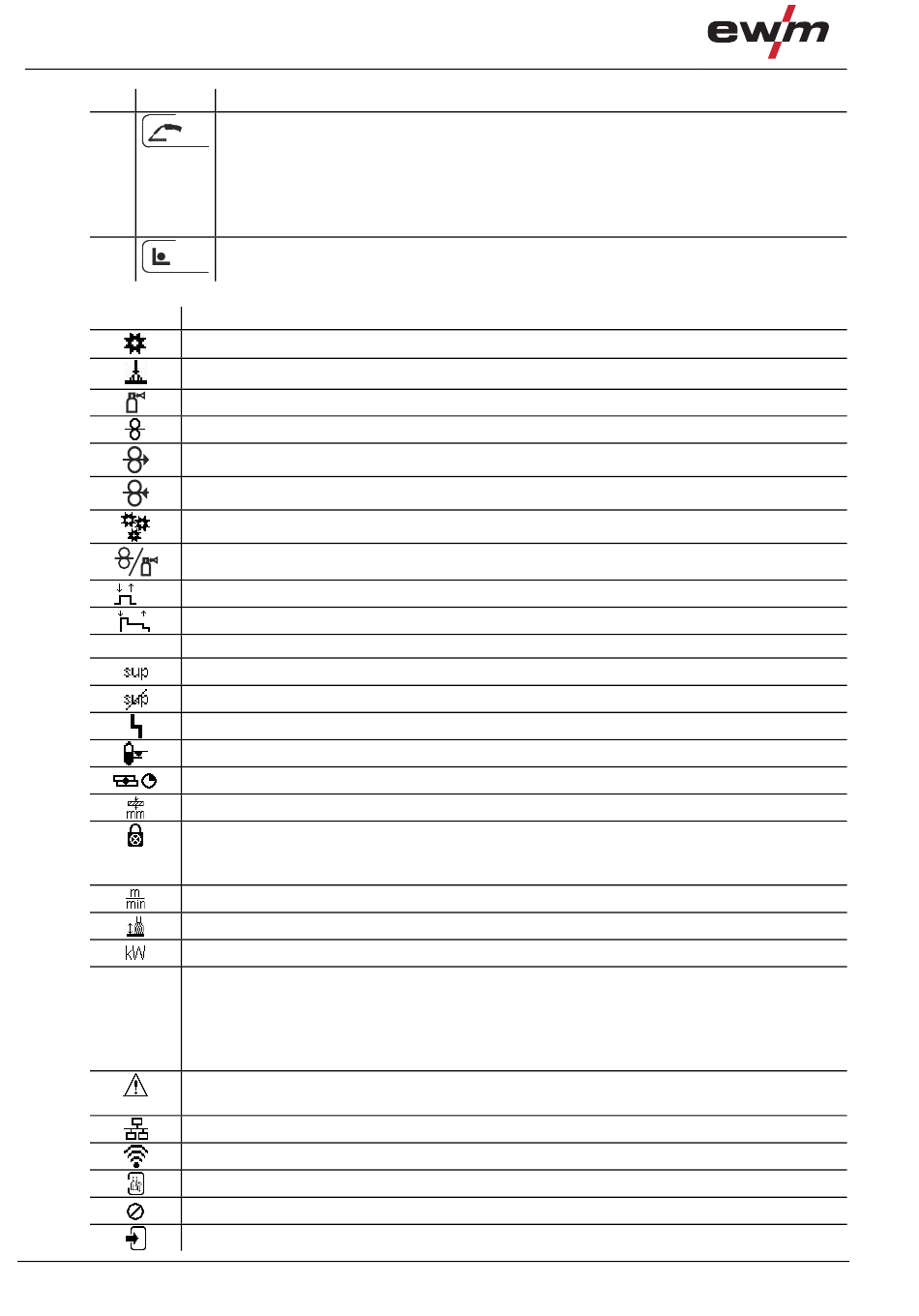

Bildschirmsymbole

Symbol Beschreibung
Istwert Anzeige
Sollwert Anzeige
Schutzgas
Materialart
Drahteinfädeln
Drahtrückzug
Erweiterte Einstellungen
Einrichtbetrieb
Betriebsart 2-Takt
Betriebsart 2-Takt-Spezial
JOB Schweißaufgabe
superPuls
superPuls ausgeschaltet
Störung
Temperaturfehler
Betriebsart Punkten
Materialdicke
Gesperrt
Angewählte Funktion steht mit den aktuellen Zugriffsrechten nicht zur Verfügung -
Zugriffsrechte prüfen.
Drahtgeschwindigkeit
Lichtbogenlängenkorrektur
Schweißleistung
P Programm (P0-P15)
P0: ------- Schweißparameter für Programm 0 (P0) werden direkt von der Schnittstelle
P1-15 ---- Schweißparameter können an jeder im System angeschlossenen Steuerung
Warnung
Kann eine Vorstufe zur Störung sein.
Kabelgebundenes, lokales Netzwerk (LAN)
Kabelloses, lokales Netzwerk (WiFi)
Benutzer angemeldet
nicht möglich - Prioritäten prüfen
Xbutton-Anmeldung
10
Beschreibung 0
Drucktaste Arc
Diese Drucktaste ist mit einer Doppelfunktion belegt:
• Ausgangssituation Hauptbildschirm: Wechsel zwischen dem Hauptbildschirmtyp
3 und 4.
• Ausgangssituation beliebiges Untermenü : Wechsel der Anzeige zurück zum
Hauptbildschirm.
Drucktaste Menu
Schweißaufgaben organisieren, Prozessparameter einstellen.
vorgegeben.
verändert werden.
