4 Schnellübersicht
4.1 Gerätesteuerung - Bedienelemente
1
2
3
4
5
Pos. Symbol
1
System
2
3
USB
4
5
6
7
8 A B C D Drucktasten, kontextabhängig
099-00L103-EW500
01.07.2016
L 1.01
System
USB
A
Expert 2.0-2
Beschreibung 0
Drucktaste System
Zur Anzeige und Konfiguration der Systemeinstellungen > siehe Kapitel 5.4.
Geräteanzeige
Grafische Geräteanzeige zur Darstellung aller Gerätefunktionen, Menüs, Parameter
und deren Werten > siehe Kapitel 4.1.2.
Drucktaste USB
Bedienung und Einstellungen der USB-Schnittstelle > siehe Kapitel 5.5.
USB-Schnittstelle zur Offline-Datenübertragung
Anschluss von Speichermedien mit USB-Schnittstelle ohne eigene Stromversorgung,
(vorzugsweise USB-Sticks).
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und
Drücken > siehe Kapitel 5.1.
Steuerungsknopf - Lichtbogenlängenkorrektur / Drosselwirkung
(Lichtbogendynamik)
Steuerungsknopf zur Bedienung der Parameter durch Drücken und Drehen.
Drücken: Wechsel zwischen den Parametern. Drehen: Einstellen der Parameterwerte.
Schnittstelle (Xbutton)
Schweißfreigabe mit benutzerdefinierten Rechten zum Schutz gegen unbefugte
Benutzung > siehe Kapitel 5.4.2.
> siehe Kapitel 5.3
Gerätesteuerung - Bedienelemente
B C D

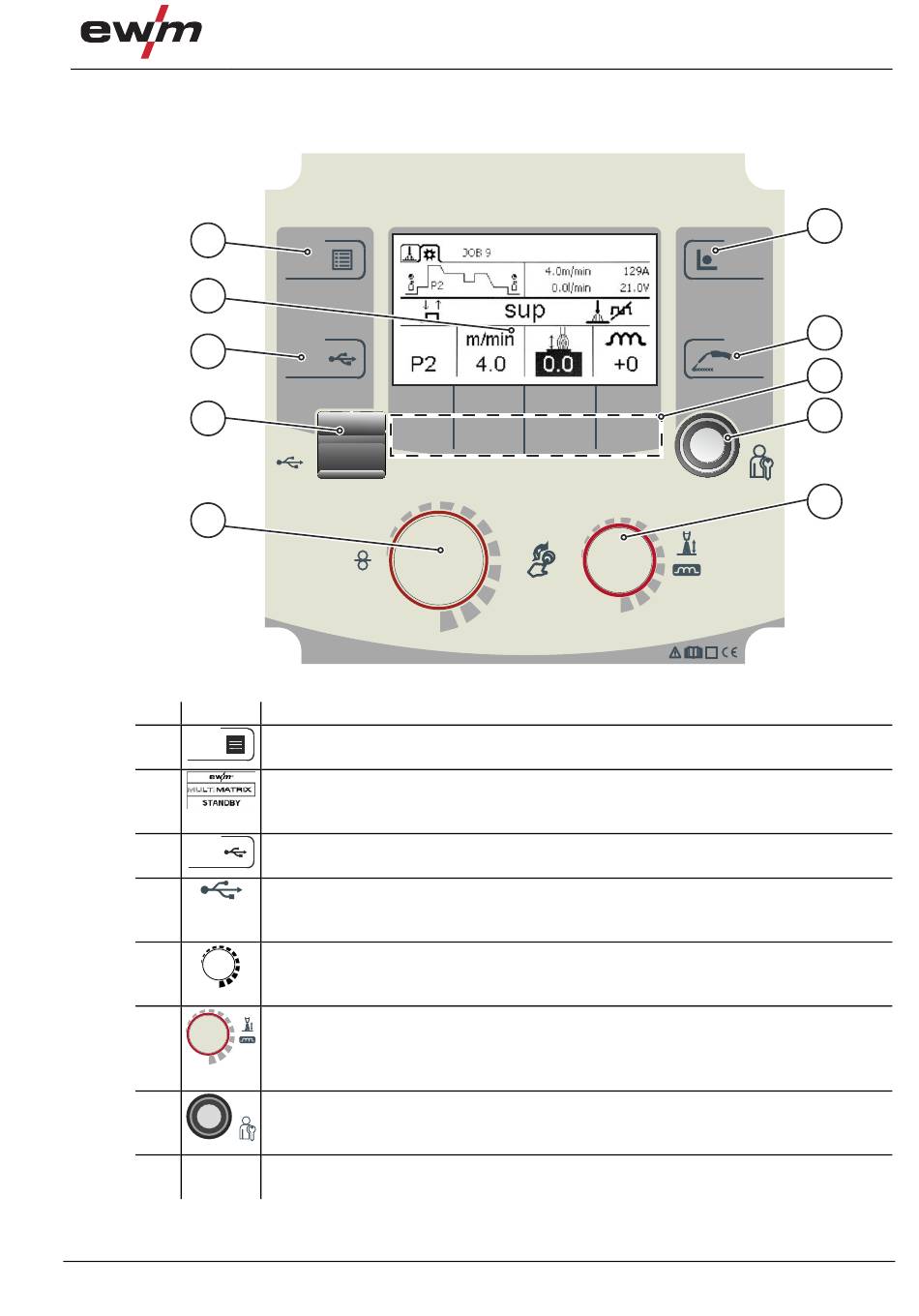

Abbildung 4-1
Schnellübersicht
10
Menu
9
Arc
8
7
6
S
9
