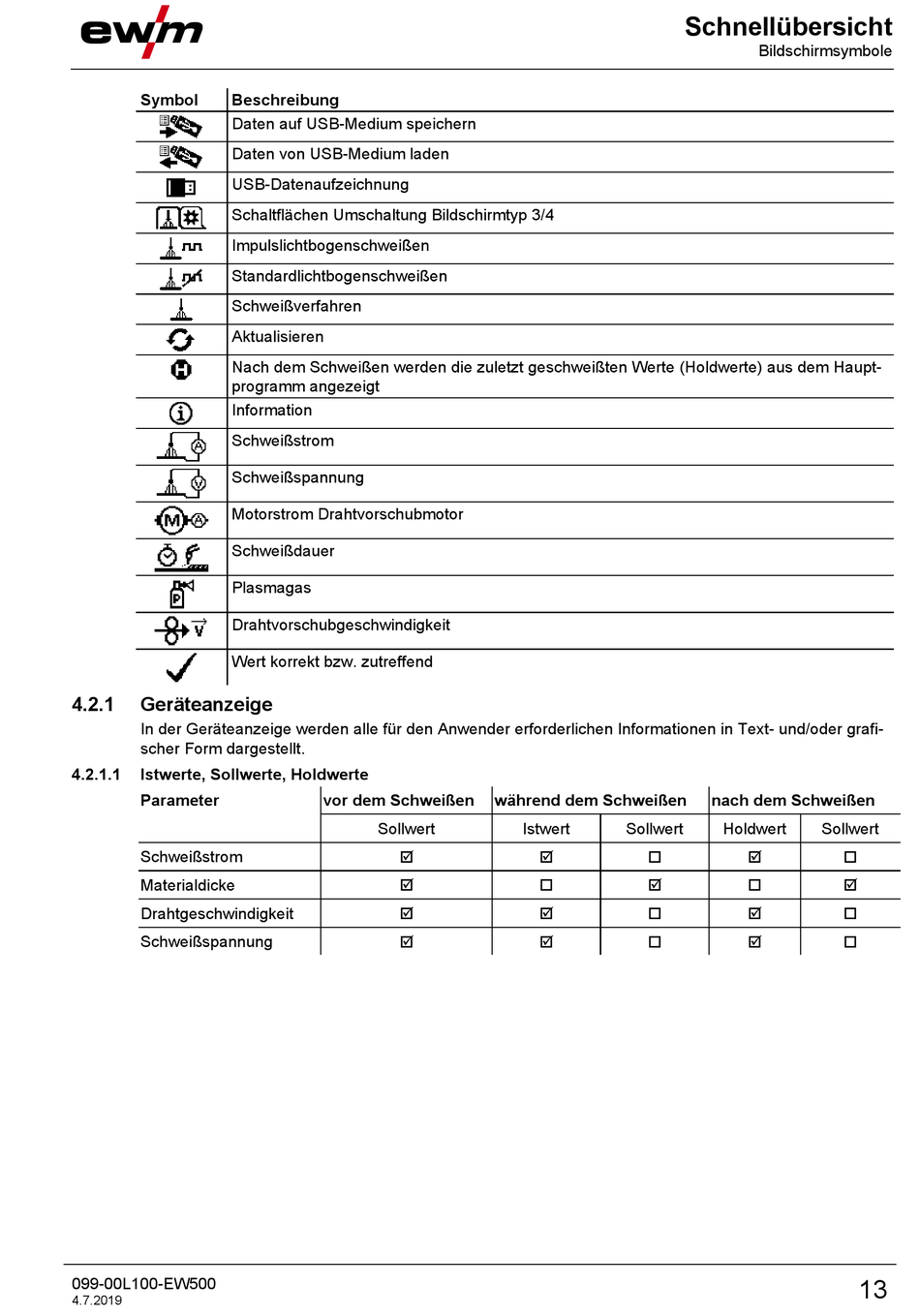

Inhaltsverzeichnis
Werbung
Symbol
Beschreibung
Daten auf USB-Medium speichern
Daten von USB-Medium laden
USB-Datenaufzeichnung
Schaltflächen Umschaltung Bildschirmtyp 3/4
Impulslichtbogenschweißen
Standardlichtbogenschweißen
Schweißverfahren
Aktualisieren
Nach dem Schweißen werden die zuletzt geschweißten Werte (Holdwerte) aus dem Haupt-
programm angezeigt
Information
Schweißstrom
Schweißspannung
Motorstrom Drahtvorschubmotor
Schweißdauer
Plasmagas
Drahtvorschubgeschwindigkeit
Wert korrekt bzw. zutreffend
4.2.1
Geräteanzeige
In der Geräteanzeige werden alle für den Anwender erforderlichen Informationen in Text- und/oder grafi-
scher Form dargestellt.
4.2.1.1
Istwerte, Sollwerte, Holdwerte
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
099-00L100-EW500
4.7.2019
vor dem Schweißen
während dem Schweißen
Sollwert
Schnellübersicht
Istwert
Sollwert
Bildschirmsymbole
nach dem Schweißen
Holdwert
Sollwert
13
