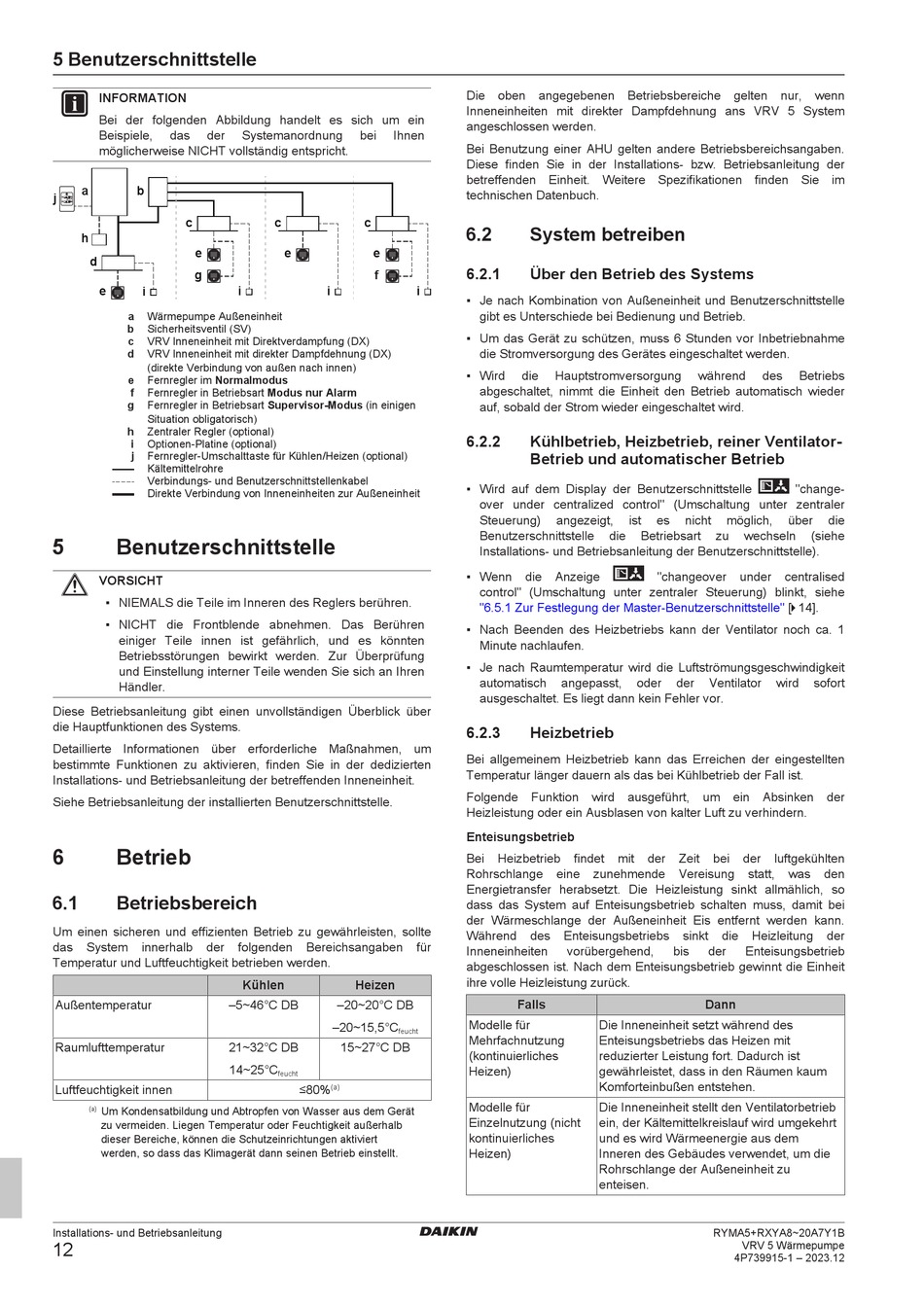

Daikin VRV 5 Installation Und Betriebsanleitung Seite 12

5 Benutzerschnittstelle
INFORMATION
Bei der folgenden Abbildung handelt es sich um ein
Beispiele, das der
möglicherweise NICHT vollständig entspricht.
a b
j
c
h
e
d
g
e i
a Wärmepumpe Außeneinheit
b Sicherheitsventil (SV)
c VRV Inneneinheit mit Direktverdampfung (DX)
d VRV Inneneinheit mit direkter Dampfdehnung (DX)
(direkte Verbindung von außen nach innen)
e Fernregler im Normalmodus
f Fernregler in Betriebsart Modus nur Alarm
g Fernregler in Betriebsart Supervisor-Modus (in einigen
Situation obligatorisch)
h Zentraler Regler (optional)
i Optionen-Platine (optional)
j Fernregler-Umschalttaste für Kühlen/Heizen (optional)
Kältemittelrohre
Verbindungs- und Benutzerschnittstellenkabel
Direkte Verbindung von Inneneinheiten zur Außeneinheit
5 Benutzerschnittstelle
VORSICHT
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren
einiger Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung
und Einstellung interner Teile wenden Sie sich an Ihren
Händler.
Diese Betriebsanleitung gibt einen unvollständigen Überblick über
die Hauptfunktionen des Systems.
Detaillierte Informationen über erforderliche Maßnahmen, um
bestimmte Funktionen zu aktivieren, finden Sie in der dedizierten
Installations- und Betriebsanleitung der betreffenden Inneneinheit.
Siehe Betriebsanleitung der installierten Benutzerschnittstelle.
6 Betrieb
6.1 Betriebsbereich
Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte
das System innerhalb der
Temperatur und Luftfeuchtigkeit betrieben werden.
Außentemperatur
Raumlufttemperatur
Luftfeuchtigkeit innen
(a)
Um Kondensatbildung und Abtropfen von Wasser aus dem Gerät
zu vermeiden. Liegen Temperatur oder Feuchtigkeit außerhalb
dieser Bereiche, können die Schutzeinrichtungen aktiviert
werden, so dass das Klimagerät dann seinen Betrieb einstellt.
Installations- und Betriebsanleitung
12
Systemanordnung bei Ihnen
c c
e e
f
i i
folgenden Bereichsangaben
Kühlen Heizen
–5~46°C DB –20~20°C DB
–20~15,5°C
feucht
21~32°C DB 15~27°C DB
14~25°C
feucht
(a)
≤80%
Die oben angegebenen Betriebsbereiche gelten nur, wenn
Inneneinheiten mit direkter Dampfdehnung ans VRV 5 System
angeschlossen werden.
Bei Benutzung einer AHU gelten andere Betriebsbereichsangaben.
Diese finden Sie in der Installations- bzw. Betriebsanleitung der
betreffenden Einheit. Weitere Spezifikationen finden Sie im
technischen Datenbuch.
6.2 System betreiben
6.2.1 Über den Betrieb des Systems
i
▪ Je nach Kombination von Außeneinheit und Benutzerschnittstelle
gibt es Unterschiede bei Bedienung und Betrieb.
▪ Um das Gerät zu schützen, muss 6 Stunden vor Inbetriebnahme
die Stromversorgung des Gerätes eingeschaltet werden.
▪ Wird die Hauptstromversorgung
abgeschaltet, nimmt die Einheit den Betrieb automatisch wieder
auf, sobald der Strom wieder eingeschaltet wird.
6.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-
Betrieb und automatischer Betrieb
▪ Wird auf dem Display der Benutzerschnittstelle
over under centralized control" (Umschaltung unter zentraler
Steuerung) angezeigt,
Benutzerschnittstelle
Installations- und Betriebsanleitung der Benutzerschnittstelle).
▪ Wenn die Anzeige
control" (Umschaltung unter zentraler Steuerung) blinkt, siehe
"6.5.1 Zur Festlegung der
▪ Nach Beenden des Heizbetriebs kann der Ventilator noch ca. 1
Minute nachlaufen.
▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit
automatisch angepasst,
ausgeschaltet. Es liegt dann kein Fehler vor.
6.2.3 Heizbetrieb
Bei allgemeinem Heizbetrieb kann das Erreichen der eingestellten
Temperatur länger dauern als das bei Kühlbetrieb der Fall ist.
Folgende Funktion wird ausgeführt, um ein Absinken der
Heizleistung oder ein Ausblasen von kalter Luft zu verhindern.
Enteisungsbetrieb
Bei Heizbetrieb findet
Rohrschlange eine
Energietransfer herabsetzt. Die Heizleistung sinkt allmählich, so
dass das System auf Enteisungsbetrieb schalten muss, damit bei
der Wärmeschlange der Außeneinheit Eis entfernt werden kann.
Während des Enteisungsbetriebs
für
Inneneinheiten vorübergehend,
abgeschlossen ist. Nach dem Enteisungsbetrieb gewinnt die Einheit
ihre volle Heizleistung zurück.
Falls
Modelle für
Mehrfachnutzung
(kontinuierliches
Heizen)
Modelle für
Einzelnutzung (nicht
kontinuierliches
Heizen)
während des
ist es nicht möglich,
die Betriebsart zu wechseln
"changeover under
Master-Benutzerschnittstelle" [ 4 14].
oder der Ventilator
mit der Zeit bei der
zunehmende Vereisung statt,
sinkt die Heizleitung
bis der Enteisungsbetrieb
Dann
Die Inneneinheit setzt während des
Enteisungsbetriebs das Heizen mit
reduzierter Leistung fort. Dadurch ist
gewährleistet, dass in den Räumen kaum
Komforteinbußen entstehen.
Die Inneneinheit stellt den Ventilatorbetrieb
ein, der Kältemittelkreislauf wird umgekehrt
und es wird Wärmeenergie aus dem
Inneren des Gebäudes verwendet, um die
Rohrschlange der Außeneinheit zu
enteisen.
RYMA5+RXYA8~20A7Y1B
VRV 5 Wärmepumpe
4P739915-1 – 2023.12
Betriebs
"change-
über die
(siehe
centralised
wird sofort
luftgekühlten
was den
der
