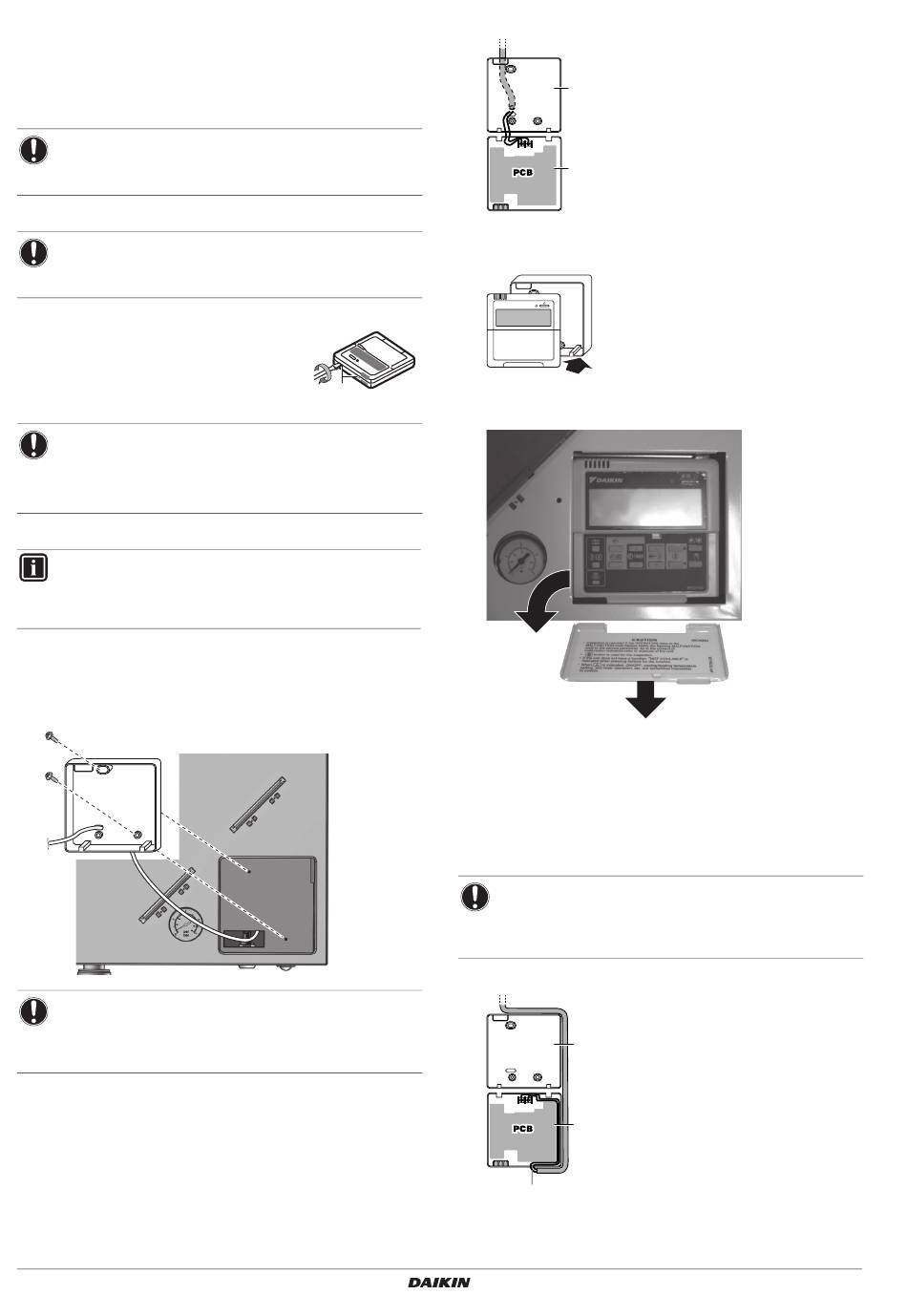

7.3.6.
So schließen Sie die Benutzerschnittstelle an
Das Gerät ist mit einer Benutzerschnittstelle ausgestattet. Diese
macht das Einrichten, den Betrieb und die Wartung besonders
bedienerfreundlich.
Installieren Sie die Benutzerschnittstelle wie folgt, bevor Sie sie in
Betrieb nehmen.
HINWEIS
Das Kabel für den Anschluss ist nicht im Lieferumfang
enthalten.
Vorgehensweise
HINWEIS
Die Benutzerschnittstelle wird als Kit (Bausatz) geliefert
und muss im Innenbereich montiert werden.
Entfernen Sie das vordere Teil der Benutzerschnittstelle.
Stecken Sie einen Schlitzschraubendreher
in die Schlitze (1) im rückwärtigen Teil der
Benutzerschnittstelle und entfernen Sie das
vordere Teil der Benutzerschnittstelle.
HINWEIS
Die Platine befindet sich in der Frontblende der
Benutzerschnittstelle.
Vermeiden Sie Beschädigungen.
Befestigung der Benutzerschnittstelle am Innengerät
INFORMATION
Informationen zur Verbindung mit dem Schaltkasten finden
Sie unter
"7.3.5. Anschließen der elektrischen Leitungen
an das Innengerät" auf Seite
1
Befestigen Sie die Rückblende der Benutzerschnittstelle an der
Frontblende des Geräts.
Hinweise zur Installation der Frontblende finden Sie unter
"7.4.1. Befestigen der Benutzerschnittstellenabdeckung am
Innengerät" auf Seite
17.
HINWEIS
Achten
Sie
darauf, dass
Benutzerschnittstelle NICHT durch zu festes Anziehen der
Befestigungsschrauben verbiegen.
2
Schneiden Sie einen 2-Draht-Leiter ab.
3
Schließen Sie die Drähte gemäß der Abbildung unten an die
Benutzerschnittstelle an.
Installations- und Bedienungsanleitung
16
1
15.
Sie
die
Rückseite
der
Von der Rückseite
a
P
P
2
1
b
4
Bringen Sie die Frontblende wieder an der Rückblende an.
Beginnen Sie beim Einpassen bei den Clips auf der Unterseite.
1
5
Entfernen Sie die Abdeckung der Benutzerschnittstelle von
ihrem Scharnier.
1
Befestigung der Benutzerschnittstelle an der
Installation als Raumthermostat
1
Schneiden Sie einen 2-Draht-Leiter ab.
2
Befestigen Sie die Rückblende der Benutzerschnittstelle an der
Wand.
3
Schließen Sie die Drähte gemäß der Abbildung unten an die
Benutzerschnittstelle an.
HINWEIS
Achten
Sie
darauf,
Benutzerschnittstelle NICHT durch zu festes Anziehen der
Befestigungsschrauben verbiegen.
Von unten
a
P
P
2
1
b
c
a Rückseite der
Benutzerschnittstelle
b Vorderseite der
Benutzerschnittstelle
2
Wand bei
dass
Sie
die
Rückseite
a Rückseite der
Benutzerschnittstelle
b Vorderseite der
Benutzerschnittstelle
c Schneiden Sie den Teil für die
Durchführung der Kabel aus.
HXY080+125A8V1BF
VRV IV System-Innengerät
4P405267-1C – 2021.04
