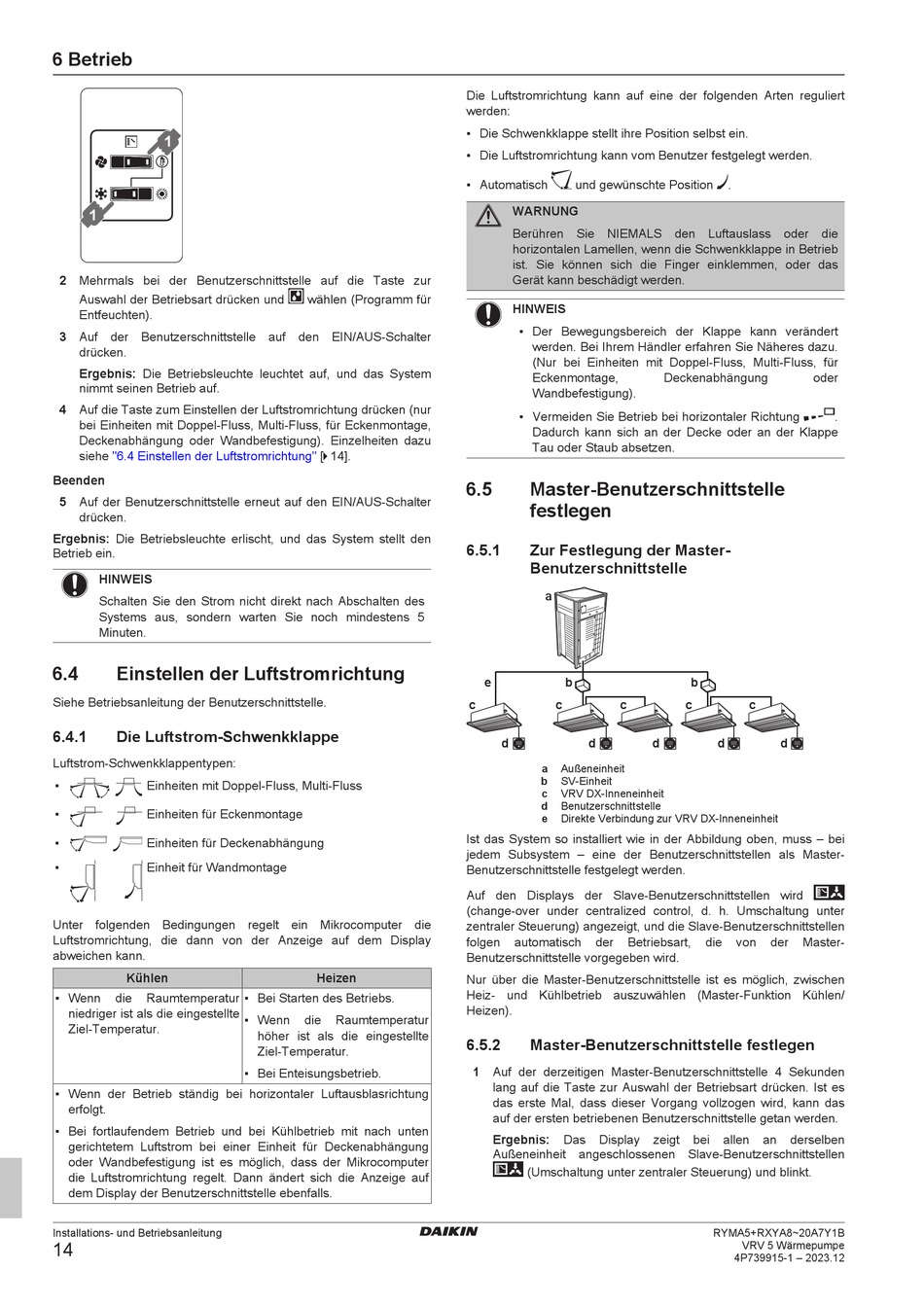

6 Betrieb
1
1
2 Mehrmals bei der Benutzerschnittstelle auf die Taste zur
Auswahl der Betriebsart drücken und
Entfeuchten).
3 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte leuchtet auf, und das System
nimmt seinen Betrieb auf.
4 Auf die Taste zum Einstellen der Luftstromrichtung drücken (nur
bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage,
Deckenabhängung oder Wandbefestigung). Einzelheiten dazu
Luftstromrichtung" [ 4 14].
siehe "6.4 Einstellen der
Beenden
5 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den
Betrieb ein.
HINWEIS
Schalten Sie den Strom nicht direkt nach Abschalten des
Systems aus, sondern warten Sie noch mindestens 5
Minuten.
6.4 Einstellen der Luftstromrichtung
Siehe Betriebsanleitung der Benutzerschnittstelle.
6.4.1 Die Luftstrom-Schwenkklappe
Luftstrom-Schwenkklappentypen:
▪ Einheiten mit Doppel-Fluss, Multi-Fluss
▪ Einheiten für Eckenmontage
▪ Einheiten für Deckenabhängung
▪ Einheit für Wandmontage
Unter folgenden Bedingungen regelt ein Mikrocomputer die
Luftstromrichtung, die dann von der Anzeige auf dem Display
abweichen kann.
Kühlen
▪ Wenn die Raumtemperatur
niedriger ist als die eingestellte
Ziel-Temperatur.
▪ Wenn der Betrieb ständig bei horizontaler Luftausblasrichtung
erfolgt.
▪ Bei fortlaufendem Betrieb und bei Kühlbetrieb mit nach unten
gerichtetem Luftstrom bei einer Einheit für Deckenabhängung
oder Wandbefestigung ist es möglich, dass der Mikrocomputer
die Luftstromrichtung regelt. Dann ändert sich die Anzeige auf
dem Display der Benutzerschnittstelle ebenfalls.
Installations- und Betriebsanleitung
14
wählen (Programm für
Heizen
▪ Bei Starten des Betriebs.
▪ Wenn die Raumtemperatur
höher ist als die eingestellte
Ziel-Temperatur.
▪ Bei Enteisungsbetrieb.
Die Luftstromrichtung kann auf eine der folgenden Arten reguliert
werden:
▪ Die Schwenkklappe stellt ihre Position selbst ein.
▪ Die Luftstromrichtung kann vom Benutzer festgelegt werden.
▪ Automatisch und gewünschte Position
WARNUNG
Berühren Sie NIEMALS den Luftauslass oder die
horizontalen Lamellen, wenn die Schwenkklappe in Betrieb
ist. Sie können sich die Finger einklemmen, oder das
Gerät kann beschädigt werden.
HINWEIS
▪ Der Bewegungsbereich der Klappe kann verändert
werden. Bei Ihrem Händler erfahren Sie Näheres dazu.
(Nur bei Einheiten mit Doppel-Fluss, Multi-Fluss, für
Eckenmontage,
Wandbefestigung).
▪ Vermeiden Sie Betrieb bei horizontaler Richtung
Dadurch kann sich an der Decke oder an der Klappe
Tau oder Staub absetzen.
6.5 Master-Benutzerschnittstelle
festlegen
6.5.1 Zur Festlegung der Master-
Benutzerschnittstelle
a
e b
c c c
d d
a Außeneinheit
b SV-Einheit
c VRV DX-Inneneinheit
d Benutzerschnittstelle
e Direkte Verbindung zur VRV DX-Inneneinheit
Ist das System so installiert wie in der Abbildung oben, muss – bei
jedem Subsystem – eine der Benutzerschnittstellen als Master-
Benutzerschnittstelle festgelegt werden.
Auf den Displays der Slave-Benutzerschnittstellen wird
(change-over under centralized control, d. h. Umschaltung unter
zentraler Steuerung) angezeigt, und die Slave-Benutzerschnittstellen
folgen automatisch der Betriebsart,
Benutzerschnittstelle vorgegeben wird.
Nur über die Master-Benutzerschnittstelle ist es möglich, zwischen
Heiz- und Kühlbetrieb auszuwählen (Master-Funktion Kühlen/
Heizen).
6.5.2 Master-Benutzerschnittstelle festlegen
1 Auf der derzeitigen Master-Benutzerschnittstelle 4 Sekunden
lang auf die Taste zur Auswahl der Betriebsart drücken. Ist es
das erste Mal, dass dieser Vorgang vollzogen wird, kann das
auf der ersten betriebenen Benutzerschnittstelle getan werden.
Ergebnis: Das Display
Außeneinheit angeschlossenen Slave-Benutzerschnittstellen
(Umschaltung unter zentraler Steuerung) und blinkt.
.
Deckenabhängung oder
b
c c
d d d
die von der Master-
zeigt bei allen an derselben
RYMA5+RXYA8~20A7Y1B
VRV 5 Wärmepumpe
4P739915-1 – 2023.12
.
