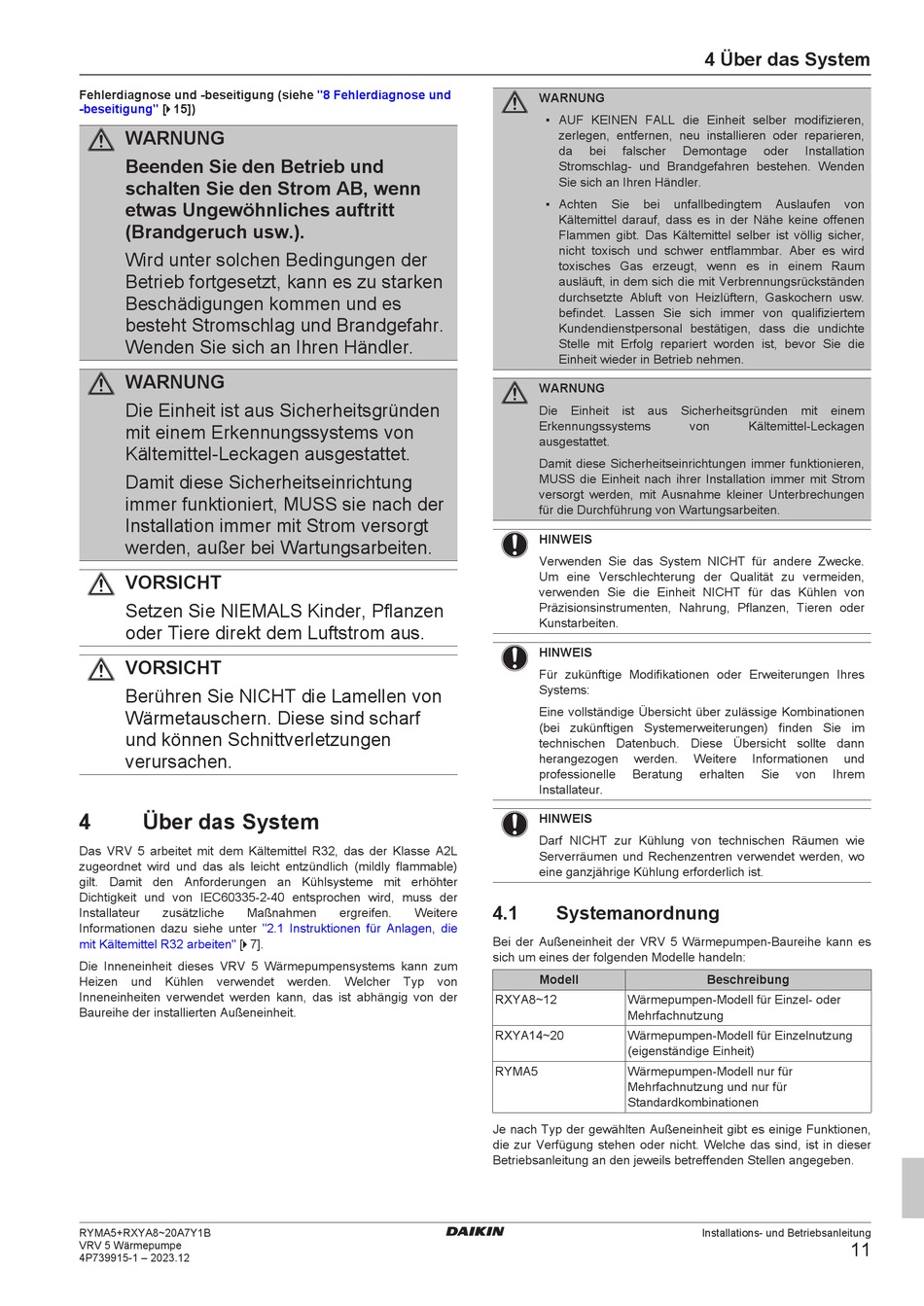

Daikin VRV 5 Installation Und Betriebsanleitung Seite 11

Fehlerdiagnose und -beseitigung (siehe
-beseitigung" [ 4 15])
WARNUNG
Beenden Sie den Betrieb und
schalten Sie den Strom AB, wenn
etwas Ungewöhnliches auftritt
(Brandgeruch usw.).
Wird unter solchen Bedingungen der
Betrieb fortgesetzt, kann es zu starken
Beschädigungen kommen und es
besteht Stromschlag und Brandgefahr.
Wenden Sie sich an Ihren Händler.
WARNUNG
Die Einheit ist aus Sicherheitsgründen
mit einem Erkennungssystems von
Kältemittel-Leckagen ausgestattet.
Damit diese Sicherheitseinrichtung
immer funktioniert, MUSS sie nach der
Installation immer mit Strom versorgt
werden, außer bei Wartungsarbeiten.
VORSICHT
Setzen Sie NIEMALS Kinder, Pflanzen
oder Tiere direkt dem Luftstrom aus.
VORSICHT
Berühren Sie NICHT die Lamellen von
Wärmetauschern. Diese sind scharf
und können Schnittverletzungen
verursachen.
4 Über das System
Das VRV 5 arbeitet mit dem Kältemittel R32, das der Klasse A2L
zugeordnet wird und das als leicht entzündlich (mildly flammable)
gilt. Damit den Anforderungen an Kühlsysteme mit erhöhter
Dichtigkeit und von IEC60335-2-40 entsprochen wird, muss der
Installateur zusätzliche Maßnahmen
Informationen dazu siehe unter
arbeiten" [ 4 7].
mit Kältemittel R32
Die Inneneinheit dieses VRV 5 Wärmepumpensystems kann zum
Heizen und Kühlen verwendet
Inneneinheiten verwendet werden kann, das ist abhängig von der
Baureihe der installierten Außeneinheit.
RYMA5+RXYA8~20A7Y1B
VRV 5 Wärmepumpe
4P739915-1 – 2023.12
"8 Fehlerdiagnose und
ergreifen. Weitere
"2.1 Instruktionen für Anlagen, die
werden. Welcher Typ
WARNUNG
▪ AUF KEINEN FALL die Einheit selber modifizieren,
zerlegen, entfernen, neu installieren oder reparieren,
da bei
Stromschlag- und Brandgefahren bestehen. Wenden
Sie sich an Ihren Händler.
▪ Achten Sie
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und schwer entflammbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum
ausläuft, in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.
WARNUNG
Die Einheit
Erkennungssystems
ausgestattet.
Damit diese Sicherheitseinrichtungen immer funktionieren,
MUSS die Einheit nach ihrer Installation immer mit Strom
versorgt werden, mit Ausnahme kleiner Unterbrechungen
für die Durchführung von Wartungsarbeiten.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke.
Um eine Verschlechterung der Qualität zu vermeiden,
verwenden Sie die Einheit NICHT für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder
Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres
Systems:
Eine vollständige Übersicht über zulässige Kombinationen
(bei zukünftigen Systemerweiterungen) finden Sie im
technischen Datenbuch. Diese Übersicht sollte dann
herangezogen
professionelle
Installateur.
HINWEIS
Darf NICHT zur Kühlung von technischen Räumen wie
Serverräumen und Rechenzentren verwendet werden, wo
eine ganzjährige Kühlung erforderlich ist.
4.1 Systemanordnung
Bei der Außeneinheit der VRV 5 Wärmepumpen-Baureihe kann es
sich um eines der folgenden Modelle handeln:
Modell
von
RXYA8~12
RXYA14~20
RYMA5
Je nach Typ der gewählten Außeneinheit gibt es einige Funktionen,
die zur Verfügung stehen oder nicht. Welche das sind, ist in dieser
Betriebsanleitung an den jeweils betreffenden Stellen angegeben.
4 Über das System
falscher Demontage oder
bei unfallbedingtem Auslaufen
ist aus Sicherheitsgründen
von Kältemittel-Leckagen
werden. Weitere Informationen
Beratung erhalten Sie von
Beschreibung
Wärmepumpen-Modell für Einzel- oder
Mehrfachnutzung
Wärmepumpen-Modell für Einzelnutzung
(eigenständige Einheit)
Wärmepumpen-Modell nur für
Mehrfachnutzung und nur für
Standardkombinationen
Installations- und Betriebsanleitung
Installation
von
mit einem
und
Ihrem
11
