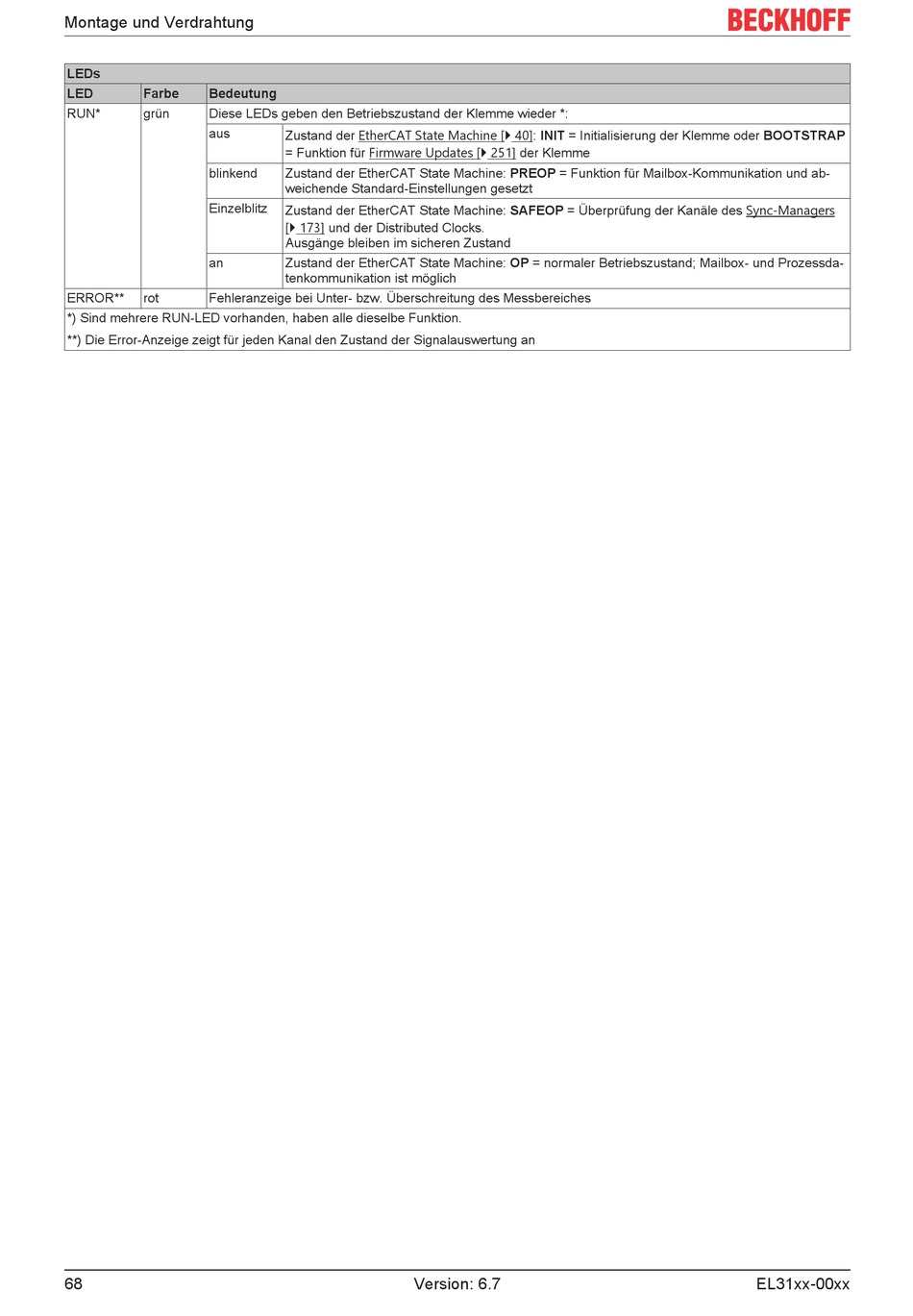

Montage und Verdrahtung
LEDs
LED
Farbe
Bedeutung
RUN*
grün
Diese LEDs geben den Betriebszustand der Klemme wieder *:
aus
blinkend
Einzelblitz
an
ERROR**
rot
Fehleranzeige bei Unter- bzw. Überschreitung des Messbereiches
*) Sind mehrere RUN-LED vorhanden, haben alle dieselbe Funktion.
**) Die Error-Anzeige zeigt für jeden Kanal den Zustand der Signalauswertung an
68
Zustand der EtherCAT State Machine [} 40]: INIT = Initialisierung der Klemme oder BOOTSTRAP
= Funktion für Firmware Updates [} 251] der Klemme
Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und ab-
weichende Standard-Einstellungen gesetzt
Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers
[} 173] und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand
Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessda-
tenkommunikation ist möglich
Version: 6.7
EL31xx-00xx
