Produktbeschreibung
2.4
EL314x
2.4.1
EL314x - Einführung

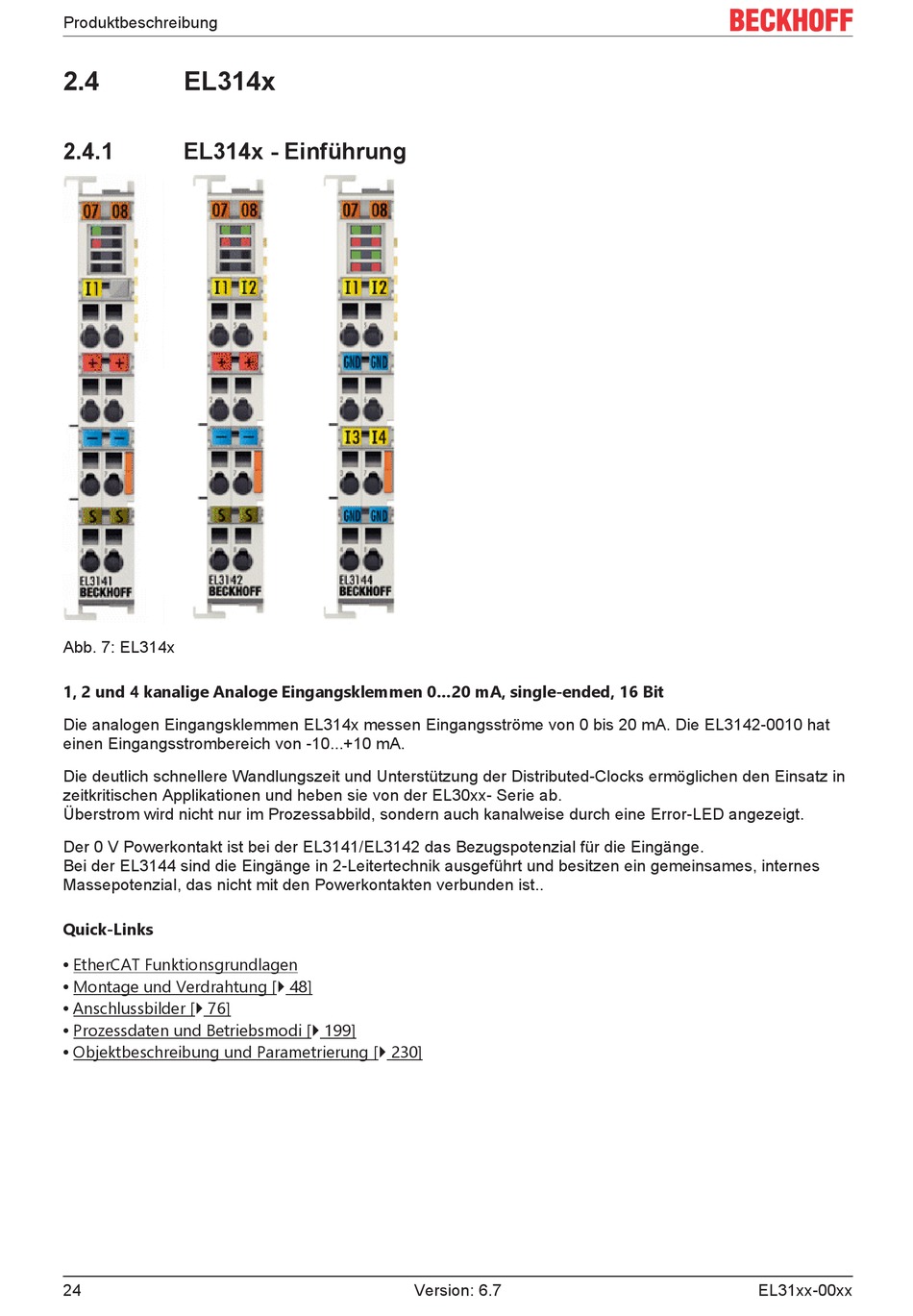

Abb. 7: EL314x
1, 2 und 4 kanalige Analoge Eingangsklemmen 0...20 mA, single-ended, 16 Bit
Die analogen Eingangsklemmen EL314x messen Eingangsströme von 0 bis 20 mA. Die EL3142-0010 hat
einen Eingangsstrombereich von -10...+10 mA.
Die deutlich schnellere Wandlungszeit und Unterstützung der Distributed-Clocks ermöglichen den Einsatz in
zeitkritischen Applikationen und heben sie von der EL30xx- Serie ab.
Überstrom wird nicht nur im Prozessabbild, sondern auch kanalweise durch eine Error-LED angezeigt.
Der 0 V Powerkontakt ist bei der EL3141/EL3142 das Bezugspotenzial für die Eingänge.
Bei der EL3144 sind die Eingänge in 2-Leitertechnik ausgeführt und besitzen ein gemeinsames, internes
Massepotenzial, das nicht mit den Powerkontakten verbunden ist..
Quick-Links
• EtherCAT Funktionsgrundlagen
• Montage und Verdrahtung [} 48]
• Anschlussbilder [} 76]
• Prozessdaten und Betriebsmodi [} 199]
• Objektbeschreibung und Parametrierung [} 230]
