Produktbeschreibung
2.7.2

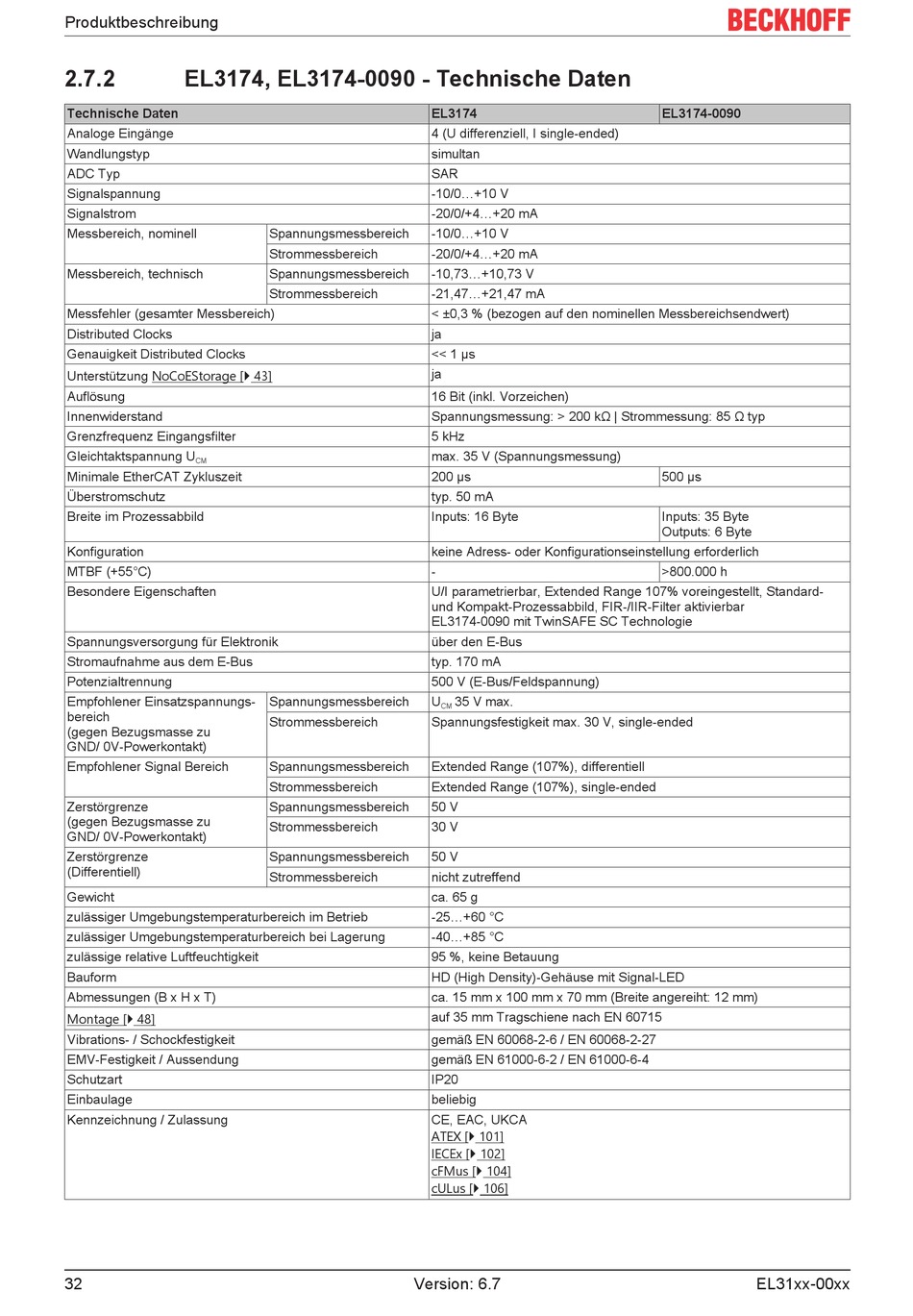

EL3174, EL3174-0090 - Technische Daten
Technische Daten
Analoge Eingänge
Wandlungstyp
ADC Typ
Signalspannung
Signalstrom
Messbereich, nominell
Messbereich, technisch
Messfehler (gesamter Messbereich)
Distributed Clocks
Genauigkeit Distributed Clocks
Unterstützung NoCoEStorage [} 43]
Auflösung
Innenwiderstand
Grenzfrequenz Eingangsfilter
Gleichtaktspannung U
CM
Minimale EtherCAT Zykluszeit
Überstromschutz
Breite im Prozessabbild
Konfiguration
MTBF (+55°C)
Besondere Eigenschaften
Spannungsversorgung für Elektronik
Stromaufnahme aus dem E-Bus
Potenzialtrennung
Empfohlener Einsatzspannungs-
bereich
(gegen Bezugsmasse zu
GND/ 0V‑Powerkontakt)
Empfohlener Signal Bereich
Zerstörgrenze
(gegen Bezugsmasse zu
GND/ 0V‑Powerkontakt)
Zerstörgrenze
(Differentiell)
Gewicht
zulässiger Umgebungstemperaturbereich im Betrieb
zulässiger Umgebungstemperaturbereich bei Lagerung
zulässige relative Luftfeuchtigkeit
Bauform
Abmessungen (B x H x T)
Montage [} 48]
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Einbaulage
Kennzeichnung / Zulassung
32
EL3174
4 (U differenziell, I single-ended)
simultan
SAR
-10/0...+10 V
-20/0/+4...+20 mA
Spannungsmessbereich
-10/0...+10 V
Strommessbereich
-20/0/+4...+20 mA
Spannungsmessbereich
-10,73...+10,73 V
Strommessbereich
-21,47...+21,47 mA
< ±0,3 % (bezogen auf den nominellen Messbereichsendwert)
ja
<< 1 µs
ja
16 Bit (inkl. Vorzeichen)
Spannungsmessung: > 200 kΩ | Strommessung: 85 Ω typ
5 kHz
max. 35 V (Spannungsmessung)
200 µs
typ. 50 mA
Inputs: 16 Byte
keine Adress- oder Konfigurationseinstellung erforderlich
-
U/I parametrierbar, Extended Range 107% voreingestellt, Standard-
und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar
EL3174-0090 mit TwinSAFE SC Technologie
über den E-Bus
typ. 170 mA
500 V (E-Bus/Feldspannung)
Spannungsmessbereich
U
CM
Strommessbereich
Spannungsfestigkeit max. 30 V, single‑ended
Spannungsmessbereich
Extended Range (107%), differentiell
Strommessbereich
Extended Range (107%), single‑ended
Spannungsmessbereich
50 V
Strommessbereich
30 V
Spannungsmessbereich
50 V
Strommessbereich
nicht zutreffend
ca. 65 g
-25...+60 °C
-40...+85 °C
95 %, keine Betauung
HD (High Density)-Gehäuse mit Signal-LED
ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)
auf 35 mm Tragschiene nach EN 60715
gemäß EN 60068-2-6 / EN 60068-2-27
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
beliebig
CE, EAC, UKCA
ATEX [} 101]
IECEx [} 102]
cFMus [} 104]
cULus [} 106]
Version: 6.7
35 V max.
EL3174-0090
500 µs
Inputs: 35 Byte
Outputs: 6 Byte
>800.000 h
EL31xx-00xx
