EL9576

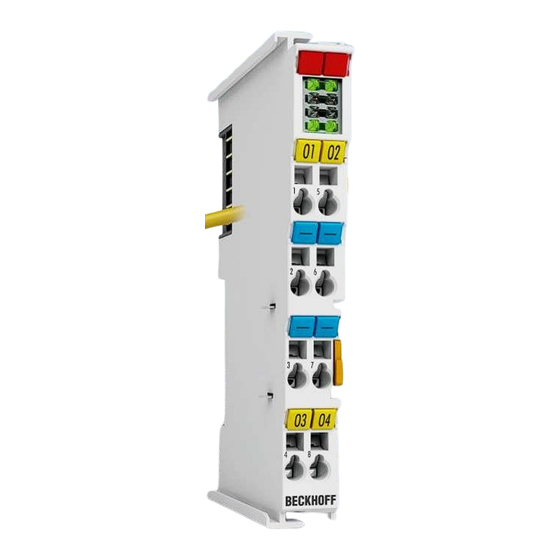

Brems-Chopper-Klemme mit EtherCAT-Anbindung
Version:
Datum:
2.5
17.08.2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL9576

Inhaltszusammenfassung für Beckhoff EL9576

  • Seite 1 Dokumentation EL9576 Brems-Chopper-Klemme mit EtherCAT-Anbindung Version: Datum: 17.08.2018...

  • Seite 3: Inhaltsverzeichnis

    Anschlusstechnik .......................... 27 Einbaulagen............................. 30 Montagevorschriften für Klemmen mit erhöhter mechanischer Belastbarkeit ......... 32 Positionierung von passiven Klemmen.................... 33 UL Hinweise - Compact Motion ....................... 33 EL9576 - LEDs und Anschlussbelegung .................. 35 5 Inbetriebnahme ............................ 37 Quick Start ............................ 37 TwinCAT Entwicklungsumgebung .................... 37 5.2.1 Installation TwinCAT Realtime Treiber ................ 38 5.2.2...
  • Seite 4 Firmware Update EL/ES/EM/EPxxxx .................... 95 6.2.1 Gerätebeschreibung ESI-File/XML ..................  96 6.2.2 Erläuterungen zur Firmware ....................  99 6.2.3 Update Controller-Firmware *.efw .................  101 6.2.4 FPGA-Firmware *.rbf .....................  102 6.2.5 Gleichzeitiges Update mehrerer EtherCAT-Geräte ............ 106 Wiederherstellen des Auslieferungszustandes................ 107 Support und Service ........................ 108 Version: 2.5 EL9576...

  • Seite 5: Vorwort

    Patente: EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.

  • Seite 6: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 7: Ausgabestände Der Dokumentation

    - 1. Veröffentlichung - Ergänzungen, Korrekturen - Ergänzungen, Korrekturen - Vorläufige Dokumentation für EL9576 Versionsidentifikation von EtherCAT-Geräten Bezeichnung Ein Beckhoff EtherCAT-Gerät verfügt über eine 14stellige technische Bezeichnung, die sich zusammensetzt • Familienschlüssel • Typ • Version • Revision Beispiel Familie...
  • Seite 8 Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 9: Abb. 1: El5021 El-Klemme, Standard Ip20-Io-Gerät Mit Seriennummer/ Chargennummer Und Revisionskennzeichnung (Seit 2014/01)

    Vorwort Beispiele für Kennzeichnungen Abb. 1: EL5021 EL-Klemme, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer und Revisionskennzeichnung (seit 2014/01) Abb. 2: EK1100 EtherCAT Koppler, Standard IP20-IO-Gerät mit Seriennummer/ Chargennummer Abb. 3: CU2016 Switch mit Seriennummer/ Chargennummer EL9576 Version: 2.5...

  • Seite 10: Abb. 4 El3202-0020 Mit Seriennummer/ Chargennummer 26131006 Und Eindeutiger Id-Nummer 204418

    Abb. 5: EP1258-00001 IP67 EtherCAT Box mit Chargennummer/ DateCode 22090101 und eindeutiger Seriennummer 158102 Abb. 6: EP1908-0002 IP67 EtherCAT Safety Box mit Chargennummer/ DateCode 071201FF und eindeutiger Seriennummer 00346070 Abb. 7: EL2904 IP20 Safety Klemme mit Chargennummer/ DateCode 50110302 und eindeutiger Seriennummer 00331701 Version: 2.5 EL9576...

  • Seite 11: Abb. 8 Elm3604-0002 Klemme Mit Eindeutiger Id-Nummer (Qr Code) 100001051 Und Seriennum- Mer/ Chargennummer 44160201

    Vorwort Abb. 8: ELM3604-0002 Klemme mit eindeutiger ID-Nummer (QR Code) 100001051 und Seriennummer/ Chargennummer 44160201 EL9576 Version: 2.5...

  • Seite 12: Produktübersicht

    Die EtherCAT-Klemme EL9576 enthält Hochleistungskondensatoren zur Stabilisierung von Versorgungsspannungen. Die EL9576 kann z. B. in Verbindung mit der Schrittmotorklemme EL70x1, der DC-Motorklemme EL73x2 oder der Servomotorklemme EL72x1 eingesetzt werden. Geringer Innenwiderstand und hohe Pulsstromfestigkeit ermöglichen eine gute Pufferung parallel zu einem Netzteil.

  • Seite 13: El9576 - Technische Daten

    Start Zur Inbetriebsetzung: • Montieren Sie den EL9576 wie im Kapitel Montage und Verdrahtung [} 24] beschrieben. • Konfigurieren Sie den EL9576 in TwinCAT wie im Kapitel Inbetriebnahme [} 37] beschrieben. Zur schnellen Inbetriebnahme lesen Sie das Kapitel Inbetriebnahme -> Schnellstart [} 37].

  • Seite 14: Grundlagen Der Kommunikation

    Aufgrund der automatischen Kabelerkennung (Auto-Crossing) können Sie zwischen EtherCAT-Geräten von Beckhoff sowohl symmetrisch (1:1) belegte als auch Cross-Over-Kabel verwenden. Empfohlene Kabel Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, i.d.R.

  • Seite 15: Allgemeine Hinweise Zur Watchdog-Einstellung

    Slave. Mit dem PDI-Watchdog kann diese Kommunikation auf Ausfall überwacht werden. Der PDI-Watchdog ist also eine Überwachung auf korrekte und rechtzeitige Prozessdatenkommunikation mit dem ESC, aber von der Applikations-Seite aus betrachtet. Die Einstellungen für SM- und PDI-Watchdog sind im TwinCAT Systemmanager für jeden Slave gesondert vorzunehmen: EL9576 Version: 2.5...

  • Seite 16: Abb. 11 Karteireiter Ethercat -> Erweiterte Einstellungen -> Verhalten --> Watchdog

    Die Checkbox erlaubt eine manuelle Einstellung der Watchdog-Zeiten. Sind die Ausgänge gesetzt und tritt eine EtherCAT-Kommunikationsunterbrechung auf, löst der SM-Watchdog nach der eingestellten Zeit ein Löschen der Ausgänge aus. Diese Einstellung kann dazu verwendet werden, um eine Klemme an langsame Version: 2.5 EL9576...

  • Seite 17: Ethercat State Machine

    Gerät gesendet werden. Es werden folgende Zustände unterschieden: • Init • Pre-Operational • Safe-Operational und • Operational • Boot Regulärer Zustand eines jeden EtherCAT Slaves nach dem Hochlauf ist der Status OP. Abb. 12: Zustände der EtherCAT State Machine EL9576 Version: 2.5...

  • Seite 18: Ausgänge Im Safeop

    Mailbox-Kommunikation und keine Prozessdaten-Kommunikation. CoE-Interface Allgemeine Beschreibung Das CoE-Interface (CANopen-over-EtherCAT) ist die Parameterverwaltung für EtherCAT-Geräte. EtherCAT- Slaves oder auch der EtherCAT-Master verwalten darin feste (ReadOnly) oder veränderliche Parameter, die sie zum Betrieb, Diagnose oder Inbetriebnahme benötigen. Version: 2.5 EL9576...

  • Seite 19: Verfügbarkeit

    Prozessor verfügen i.d.R. über keine veränderlichen Parameter und haben deshalb auch kein CoE-Verzeichnis.. Wenn ein Gerät über ein CoE-Verzeichnis verfügt, stellt sich dies im TwinCAT System Manager als ein eigener Karteireiter mit der Auflistung der Elemente dar: EL9576 Version: 2.5...

  • Seite 20: Abb. 13 Karteireiter "Coe-Online

    Indizes und geben sie einen entsprechenden Wert im "SetValue"-Dialog ein. • aus der Steuerung/PLC über ADS z. B. durch die Bausteine aus der TcEtherCAT.lib Bibliothek Dies wird für Änderungen während der Anlangenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. Version: 2.5 EL9576...

  • Seite 21: Datenerhaltung

    Grundlagen der Kommunikation Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherwei- se ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten. Andere Hersteller können dies anders handhaben.

  • Seite 22: Abb. 15 Offline-Verzeichnis

    ◦ wird das reale aktuelle Verzeichnis des Slaves ausgelesen. Dies kann je nach Größe und Zykluszeit einige Sekunden dauern. ◦ wird die tatsächliche Identität angezeigt ◦ wird der Firmware- und Hardware-Stand des Gerätes laut elektronischer Auskunft angezeigt ◦ ist ein grünes Online zu sehen Version: 2.5 EL9576...

  • Seite 23: Abb. 16 Online-Verzeichnis

    • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL9576 Version: 2.5...

  • Seite 24: Montage Und Verdrahtung

    Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen wer- den, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 17: Federkontakte der Beckhoff I/O-Komponenten Tragschienenmontage WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

  • Seite 25: Abb. 18 Montage Auf Tragschiene

    Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befesti- gung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Mon- tageverbindungen wie Senkkopfschrauben oder Blindnieten. EL9576 Version: 2.5...

  • Seite 26: Abb. 19 Demontage Von Tragschiene

    EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Ver- sorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. Version: 2.5 EL9576...

  • Seite 27: Abb. 20 Linksseitiger Powerkontakt

    Anschlussebene in einem Gehäuse. • Die Klemmen der Serien KSxxxx und ESxxxx haben eine steckbare Anschlussebene und ermöglichen somit beim Austausch die stehende Verdrahtung. • Die High-Density-Klemmen (HD-Klemmen) enthalten Elektronik und Anschlussebene in einem Gehäuse und haben eine erhöhte Packungsdichte. EL9576 Version: 2.5...

  • Seite 28: Abb. 21 Standardverdrahtung

    Leiterquerschnitte von 0,08 mm bis 2,5 mm können weiter in der bewährten Federkrafttechnik verwendet werden. Übersicht und Systematik in den Produktbezeichnungen der Serien KSxxxx und ESxxxx werden wie von den Serien bekannt KLxxxx und ELxxxx weitergeführt. High-Density-Klemmen (HD-Klemmen) Abb. 23: High-Density-Klemmen Version: 2.5 EL9576...

  • Seite 29: Verdrahtung Hd-Klemmen

    3. Durch Rücknahme des Druckes schließt sich die Klemme automatisch und hält den Draht sicher und dauerhaft fest. Klemmengehäuse ELxxxx, KLxxxx ESxxxx, KSxxxx Leitungsquerschnitt 0,08 ... 2,5 mm 0,08 ... 2,5 mm Abisolierlänge 8 ... 9 mm 9 ... 10 mm EL9576 Version: 2.5...

  • Seite 30: Einbaulagen

    Für die optimale Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen der EL/KL- Klemmen weisen nach vorne (siehe Abb. „Empfohlene Abstände bei Standard Einbaulage“). Die Klemmen werden dabei von unten nach oben durchlüftet, was eine optimale Kühlung der Elektronik durch Konvektionslüftung ermöglicht. Bezugsrichtung "unten" ist hier die Erdbeschleunigung. Version: 2.5 EL9576...

  • Seite 31: Abb. 25 Empfohlene Abstände Bei Standard Einbaulage

    Die Einhaltung der Abstände nach Abb. „Empfohlene Abstände bei Standard Einbaulage“ wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, s. Abb. „Weitere Einbaulagen“. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. EL9576 Version: 2.5...

  • Seite 32: Montagevorschriften Für Klemmen Mit Erhöhter Mechanischer Belastbarkeit

    • Die Befestigungspunkte der Tragschiene sind in einem Abstand vom 5 cm zu setzen • Zur Befestigung der Tragschiene sind Senkkopfschrauben zu verwenden • Die freie Leiterlänge zwischen Zugentlastung und Leiteranschluss ist möglichst kurz zu halten; der Abstand zum Kabelkanal ist mit ca.10 cm zu einhalten Version: 2.5 EL9576...

  • Seite 33: Positionierung Von Passiven Klemmen

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). EL9576...
  • Seite 34 • Motor overtemperature Motor overtemperature sensing is not provided by the drive. • Application for compact motion devices The modules are intended for use only within Beckhoff’s Programmable Controller sys- tem Listed in File E172151. • Galvanic isolation from the supply The modules are intended for operation within circuits not connected directly to the sup- ply mains (galvanically isolated from the supply, i.e.

  • Seite 35: El9576 - Leds Und Anschlussbelegung

    Montage und Verdrahtung EL9576 - LEDs und Anschlussbelegung Abb. 29: LEDs und Anschlussbelegung EL9576 Korrekte Versorgungsspannung für Betrieb nötig! Für eine korrekte Funktionsweise der Klemme muss neben der Versorgungsspannung über die Kontakte an der Vorderseite auch die Spannung von dem E-Bus vorliegen, da die integrierte Logik der Busklemme mit dieser Spannung versorgt wird.
  • Seite 36 Montage und Verdrahtung EL9576 - LEDs Farbe Bedeutung grün Diese LED gibt den Betriebszustand der Klemme wieder: Zustand der EtherCAT State Machine [} 68]: INIT = Initialisierung der Klemme blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox- Kommunikation und abweichende Standard-Einstellungen gesetzt Einzelblitz Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle...

  • Seite 37: Inbetriebnahme

    Für den Betrieb ohne EtherCAT-Anbindung kann die Klemme auch in alleiniger Verbindung mit einer EL9400 benutzt werden. 2. Die EL9576 benötigt für den Betrieb eine Versorgungsspannung an den Anschlüssen 2 und 6 (U ) der Klemme sowie eine Spannungsversorgung über den E-Bus.

  • Seite 38: Installation Twincat Realtime Treiber

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...

  • Seite 39: Abb. 31 Aufruf In Vs Shell (Twincat 3)

    Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt „Anlegen des Geräts EtherCAT“ [} 48] beschrieben, zunächst ein EtherCAT-Gerät eingetragen werden, um dann über dessen Eigenschaften (Karteireiter „Adapter“, Button „Kompatible Geräte…“) die kompatiblen Ethernet Ports einzusehen: Abb. 33: Eigenschaft von EtherCAT Gerät (TwinCAT 2): Klick auf „Kompatible Geräte…“ von „Adapter“ EL9576 Version: 2.5...

  • Seite 40: Abb. 34 Windows-Eigenschaften Der Netzwerkschnittstelle

    Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) Abb. 34: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 35: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: Version: 2.5 EL9576...

  • Seite 41: Abb. 36 Fehlerhafte Treiber-Einstellungen Des Ethernet Ports

    Inbetriebnahme Abb. 36: Fehlerhafte Treiber-Einstellungen des Ethernet Ports EL9576 Version: 2.5...

  • Seite 42: Abb. 37 Tcp/Ip-Einstellung Des Ethernet Ports

    IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er kei- ne Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z.B. 192.168.x.x. Abb. 37: TCP/IP-Einstellung des Ethernet Ports Version: 2.5 EL9576...

  • Seite 43: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z.B. in der Dokumentation nicht anders angegeben.

  • Seite 44: Abb. 39 Hinweisfenster Onlinedescription (Twincat 2)

    Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibili- tätsregel aus.

  • Seite 45: Onlinedescription Unter Twincat

    (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. EL9576 Version: 2.5...
  • Seite 46 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 2.5 EL9576...

  • Seite 47: Twincat Esi Updater

    Inbetriebnahme 5.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der Systemmanager bei Onlinezugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 44: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → "Update EtherCAT Device Descriptions". Auswahl bei TwinCAT 3: Abb. 45: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 48: Offline Konfigurationserstellung

    Für eine EtherCAT I/O Anwendung mit EtherCAT Slaves ist der "EtherCAT" Typ auszuwählen. "EtherCAT Automation Protocol via EL6601" ist für den bisherigen Publisher/Subscriber-Dienst in Kombination mit einer EL6601/EL6614 Klemme auszuwählen. Abb. 47: Auswahl EtherCAT Anschluss (TwinCAT 2.11, TwinCAT 3) Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. Version: 2.5 EL9576...

  • Seite 49: Auswahl Ethernet Port

    Es können nur Ethernet Ports für ein EtherCAT Gerät ausgewählt werden, für die der TwinCAT Re- altime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen werden. Siehe dazu die entsprechende Installationsseite [} 38]. Definieren von EtherCAT Slaves Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden. EL9576 Version: 2.5...
  • Seite 50 Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Abb. 51: Auswahldialog neues EtherCAT Gerät Standardmäßig wird nur der Name/Typ des Gerätes als Auswahlkriterium verwendet. Für eine gezielte Auswahl einer bestimmen Revision des Gerätes kann die Revision als "Extended Information" eingeblendet werden. Version: 2.5 EL9576...

  • Seite 51: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox "Show Hidden Devices"...
  • Seite 52 Abb. 54: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 53: Online Konfigurationserstellung

    Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt "I/O Devices" zum Such-Dialog. Abb. 57: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. EL9576 Version: 2.5...

  • Seite 54: Funktionsweise Online Scan

    Beim Scan fragt der Master die Identity Informationen der EtherCAT Slaves aus dem Slave-EE- PROM ab. Es werden Name und Revision zur Typbestimmung herangezogen. Die entsprechenden Geräte werden dann in den hinterlegten ESI-Daten gesucht und in dem dort definierten Default-Zu- stand in den Konfigurationsbaum eingebaut. Abb. 60: Beispiel Defaultzustand Version: 2.5 EL9576...

  • Seite 55: Slave-Scan In Der Praxis Im Serienmaschinenbau

    Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 56 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden. Abb. 66: Abfrage Config/FreeRun (links: TwinCAT 2; rechts TwinCAT 3) Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. Version: 2.5 EL9576...
  • Seite 57 In diesem Fall bietet der System Manager an, die im Gerät eventuell vorliegende ESI auszulesen. Lesen Sie dazu das Kapitel "Hinweise zu ESI/XML". • Teilnehmer werden nicht richtig erkannt Ursachen können sein - fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf - Slave hat ungültige Gerätebeschreibung EL9576 Version: 2.5...

  • Seite 58: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z.Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder "Copy" sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s.o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfigura- tion gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte Prozessdaten und...
  • Seite 59 Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d.h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff-Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration Dies erlaubt auch den späteren Austausch von Geräten ohne Veränderung der Konfiguration (ab-...
  • Seite 60 Abb. 73: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 61: Ethercat Teilnehmerkonfiguration

    Karteireiter „Allgemein“, „EtherCAT“, „Prozessdaten“ und „Online“ zur Auswahl. Einige Klemmen, wie etwa die EL6695 bieten spezielle Funktionen über einen Karteireiter mit der eigenen Klemmenbezeichnung an, also „EL6695“ in diesem Fall. Ebenfalls wird ein spezieller Karteireiter „Settings“ von Klemmen mit umfangreichen Einstellmöglichkeiten angeboten (z.B. EL3751). EL9576 Version: 2.5...
  • Seite 62 Hier können Sie einen Kommentar (z.B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. Karteireiter „EtherCAT“ Abb. 79: Karteireiter „EtherCAT“ Version: 2.5 EL9576...
  • Seite 63 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: EL9576 Version: 2.5...
  • Seite 64 Nach einem Aktivieren der Konfiguration und TwinCAT-Neustart (bzw. Neustart des EtherCAT Masters) sind die neuen Prozessdaten aktiv • E: wenn ein Slave dies unterstützt, können auch Input- und Output-PDO gleichzeitig durch Anwahl eines so genannten PDO-Satzes ("predefined PDO-settings") verändert werden. Abb. 81: Konfigurieren der Prozessdaten Version: 2.5 EL9576...

  • Seite 65: Manuelle Veränderung Der Prozessdaten

    Diese Schaltfläche bewegt den markierten Request in der Liste um eine Position nach unten. Diese Schaltfläche fügt einen neuen Mailbox-Download-Request, der währen des Startups gesendet werden soll hinzu. Delete Diese Schaltfläche löscht den markierten Eintrag. Edit Diese Schaltfläche editiert einen existierenden Request. EL9576 Version: 2.5...
  • Seite 66 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. Abb. 83: Karteireiter „CoE – Online“ Version: 2.5 EL9576...
  • Seite 67 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. EL9576 Version: 2.5...
  • Seite 68 Aktueller Status Zeigt den aktuellen Status des EtherCAT-Geräts an. Angeforderter Status Zeigt den für das EtherCAT-Gerät angeforderten Status an. DLL-Status Zeigt den DLL-Status (Data-Link-Layer-Status) der einzelnen Ports des EtherCAT-Slave an. Der DLL-Status kann vier verschiedene Zustände annehmen: Version: 2.5 EL9576...

  • Seite 69: Download-Revision In Der Start-Up Liste

    • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.2.7.1 Download-Revision Download-Revision in der Start-up Liste Einzelne Klemmen / Module generieren automatisch den Eintrag aus Objekt 0xF081:01 in die Star- tup-Liste (vgl.

  • Seite 70: Aktivierung Der Pdo-Zuordnung

    System-Manager die EtherCAT-Slaves neu laden (Schaltfläche bei TwinCAT 2 bzw. bei TwinCAT 3) PDO-Liste Liste aller von diesem EtherCAT-Gerät unterstützten PDOs. Der Inhalt des ausgewählten PDOs wird der Liste PDO-Content angezeigt. Durch Doppelklick auf einen Eintrag können Sie die Konfiguration des PDO ändern. Version: 2.5 EL9576...

  • Seite 71: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Ebenen diagnostisch erfassen. EtherCAT und der TwinCAT System Manager bieten entsprechend umfassende Diagnoseelemente an. Die Diagnoseelemente, die im laufenden Betrieb (nicht zur Inbetriebnahme) für eine zyklusaktuelle Diagnose aus der steuernden Task hilfreich sind, werden im Folgenden erläutert. EL9576 Version: 2.5...
  • Seite 72 Variablen über ADS sinnvoll. In Abb. „Grundlegende EtherCAT Slave Diagnose in der PLC“ ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 73 Inbetriebnahme Abb. 89: Grundlegende EtherCAT Slave Diagnose in der PLC Dabei werden folgende Aspekte abgedeckt: EL9576 Version: 2.5...

  • Seite 74: Diagnoseinformationen

    CoE-Parameterverzeichnis Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. „EL3102, CoE-Verzeichnis“: Version: 2.5 EL9576...
  • Seite 75 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. EL9576 Version: 2.5...
  • Seite 76 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 17]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. Version: 2.5 EL9576...
  • Seite 77 • EtherCAT Master: OP • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 92: Default Verhalten System Manager Zusätzlich kann im Dialog "Erweiterte Einstellung" beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. EL9576 Version: 2.5...
  • Seite 78 Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z.B. mit FB_EcSetMasterState die States kontrolliert anzufahren. Die Einstellungen im EtherCAT Master sind dann sinnvollerweise für Master und Slave auf INIT zu setzen. Abb. 94: PLC-Bausteine Version: 2.5 EL9576...
  • Seite 79 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung "E-Bus Power of Terminal..." im Logger-Fenster ausgegeben: Abb. 96: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! EL9576 Version: 2.5...

  • Seite 80: Grundlagen Zur Funktion

    Temperaturmodells über diesen Parameter festgelegt. Das obere Ende ist der "I2T error level"- Parameter. • Über den Einstellwert "I2T-Modell" wird die Ausschaltschwelle für das Temperaturmodell festgelegt. Bei aktivierten "Disable chopper on overtemperature"-Bit wird der Widerstand beim Überschreiten dieser Temperatur nicht weiter eingeschaltet, bis die errechnete Temperatur im Temperaturmodell die Version: 2.5 EL9576...

  • Seite 81: Sofware-Filter

    5.4.3 Sofware-Filter Die EL9576 ist mit einem digitalen Software-Filter ausgestattet, das je nach Einstellung die Charakteristik eines Filter mit endlicher Impulsantwort (Finite Impulse Response filter, FIR-Filter) oder eines Filter mit unendlicher Impulsantwort (Infinite  Impulse Response filter, IIR-Filter), annehmen kann. Der Filter ist per default als 50Hz-FIR aktiviert.
  • Seite 82 Inbetriebnahme Abb. 99: EL9576 Sprungantwort der IIR Filter Abb. 100: Bodediagramm der IIR-Filter Version: 2.5 EL9576...

  • Seite 83: Bestimmung Der Spezifischen Widerstandsdaten Aus Einer Temperaturkurve

    Falls die notwendigen Angaben zum Wärmewiderstand und zur Temperaturzeitkonstante nicht direkt im Datenblatt angegeben sind, können diese auch über eine Kennlinie wie in der Abbildung Temperaturanstieg bei Nennlast ermittelt werden. Ein Verfahren zur Ermittlung der Daten soll am Beispiel der folgenden Temperatur-Zeit-Kennlinie dargestellt werden. Abb. 101: Temperaturanstieg bei Nennlast EL9576 Version: 2.5...

  • Seite 84: Vorkehrungen Zum Schutz Des Widerstandes Bei Der Montage

    Vorkehrungen zum Schutz des Widerstandes bei der Montage Alle Angaben in der Tabelle beziehen sich auf eine Montage ohne zusätzlichen Kühlkörper. Für den Betrieb der EL9576 sollte jedoch ein zusätzlicher Kühlkörper montiert werden, um den Widerstand vor Beschädi- gungen zusätzlich zu schützen.

  • Seite 85: Prozessdaten

    PDOs lassen sich im TwinCAT System Manager einzeln aktivieren bzw. deaktivieren. Dazu dient der Reiter "Prozessdaten" (nur sichtbar wenn links die Klemme ausgewählt ist). Eine Änderung der Prozessdatenzusammenstellung im TwinCAT-System Manager wird erst nach Neustart des EtherCAT- Systems wirksam. Prozessabbild Abb. 102: Übersicht der Prozessdaten aus dem System Manager EL9576 Version: 2.5...

  • Seite 86: Objektbeschreibung Und Parametrierung

    Objektbeschreibung und Parametrierung EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Version: 2.5...

  • Seite 87: Parametrierung Über Das Coe-Verzeichnis (Can Over Ethercat)

    Wenn Sie dieses Objekt im Set Value Dialog auf UINT32 0x00000000 (0 "0x64616F6C" setzen, werden alle Backup Objekte wieder in den Auslieferungszustand gesetzt. 5.7.2 Profilspezifische Objekte (0x6000-0xFFFF) Die profilspezifischen Objekte haben für alle EtherCAT Slaves, die das Profil 5001 unterstützen, die gleiche Bedeutung. EL9576 Version: 2.5...

  • Seite 88: Konfigurationsdaten

    Über das Request-Objekt können Kommandos an die OCTET- Klemme abgesetzt werden STRING[2] B000:02 Status Status des aktuell ausgeführten Kommandos UINT8 0x00 (0 • 0: Kommando fehlerfrei ausgeführt • 255: Kommando wird ausgeführt B000:03 Response Optionaler Rückgabewert des Kommandos OCTET- STRING[6] Version: 2.5 EL9576...

  • Seite 89: Konfigurationsdaten (Herstellerspezifisch)

    Module index distance Indexabstand der Objekte der einzelnen Kanäle UINT16 0x0010 (16 F000:02 Maximum number of Anzahl der Kanäle UINT16 0x0001 (1 modules Index F008 Code word Index (hex) Name Bedeutung Data type Flags Default F008:0 Code word reserviert UINT32 0x00000000 EL9576 Version: 2.5...

  • Seite 90: Standardobjekte

    Device Profile. Index 1008 Device name Index (hex) Name Bedeutung Datentyp Flags Default 1008:0 Device name Geräte-Name des EtherCAT-Slave STRING EL9576 Index 1009 Hardware version Index (hex) Name Bedeutung Datentyp Flags Default 1009:0 Hardware version Hardware-Version des EtherCAT-Slaves STRING Index 100A Software version...
  • Seite 91 Index 1C13 TxPDO assign Index (hex) Name Bedeutung Data type Flags Default 1C13:0 TxPDO assign PDO Assign Inputs UINT8 0x01 (1 1C13:01 Subindex 001 1. zugeordnete TxPDO (enthält den Index des zugehö- UINT16 0x1A00 rigen TxPDO Mapping Objekts) (6656 EL9576 Version: 2.5...
  • Seite 92 Shift too short counter Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C33:20 Sync error Im letzten Zyklus war die Synchronisierung nicht kor- BOOLEAN 0x00 (0 rekt (Ausgänge wurden zu spät ausgegeben, nur im DC Mode) Version: 2.5 EL9576...

  • Seite 93: Weitere Anwendungshinweise

    Weitere Anwendungshinweise Versorgungsspannung Für den Chopperbetrieb der EL9576 ist eine korrekte Versorgungsspannung über den E-BUS und über die Anschlüsse an der Vorderseite notwendig. Fehlt die Versorgungsspannung über den E-Bus, wird der externe Ballastwiderstand bei einer Überspannung auf der Feldseite nicht aktiv. Es besteht jedoch die Möglichkeit, die Busklemme an den Buskontakten mit der notwendigen Versorgungsspannung zu betreiben, ohne dass eine Buskommunikation zu einem Master besteht.
  • Seite 94 Inbetriebnahme Abb. 103: Anschlussbeispiel Anschlussmöglichkeit für mehrere Motoren Eine Kondensatorklemme EL9576 kann die Versorgungsspannung für mehrere Motoren konditio- nieren. HINWEIS Auslegung des Bremswiderstands Der Bremswiderstand R (typisch 10 Ω) sollte so dimensioniert werden, dass er die zu erwartende EXTERNAL Wärmeentwicklung schadlos übersteht! Version: 2.5...

  • Seite 95: Anhang

    Stand. Überprüfen Sie auf der Beckhoff Webseite, ob eine aktuellere Dokumentation vorliegt. Firmware Update EL/ES/EM/EPxxxx In diesem Kapitel wird das Geräteupdate für Beckhoff EtherCAT Slaves der Serien EL/ES, EM, EK und EP beschrieben. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden.

  • Seite 96: Gerätebeschreibung Esi-File/Xml

    Beim Einschalten wird diese Beschreibung geladen und u.a. die EtherCAT Kommunikation entsprechend eingerichtet. Die Gerätebeschreibung kann von der Beckhoff Website (http:// www.beckhoff.de) im Downloadbereich heruntergeladen werden. Dort sind alle ESI-Dateien als Zip- Datei zugänglich. Kundenseitig zugänglich sind diese Daten nur über den Feldbus EtherCAT und seine Kommunikationsmechanismen.

  • Seite 97: Update Von Xml/Esi-Beschreibung

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 98 Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update Version: 2.5 EL9576...

  • Seite 99: Änderung Erst Nach Neustart Wirksam

    PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nö- tig, damit die Änderung wirksam wird. 6.2.2 Erläuterungen zur Firmware Versionsbestimmung der Firmware Versionsbestimmung nach Laseraufdruck Auf einem Beckhoff EtherCAT Slave ist eine Seriennummer aufgelasert. Der Aufbau der Seriennummer lautet: KK YY FF HH EL9576 Version: 2.5...

  • Seite 100: Coe-Online Und Offline-Coe

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z.B. "Beckhoff EL5xxx.xml") enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den.

  • Seite 101: Update Controller-Firmware *.Efw

    Firmware Update. Abb. 111: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z.B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 102: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. Version: 2.5 EL9576...
  • Seite 103 Abb. 113: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. EL9576 Version: 2.5...
  • Seite 104 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z.B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 105 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EL9576 Version: 2.5...

  • Seite 106: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 115: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o.a. aus. Version: 2.5 EL9576...

  • Seite 107: Wiederherstellen Des Auslieferungszustandes

    Abb. 117: Eingabe des Restore-Wertes im Set Value Dialog Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart lassen sich die Backup-Objekte mit einem alternativen Restore- Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! EL9576 Version: 2.5...

  • Seite 108: Support Und Service

    Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
  • Seite 109 Abb. 26 Weitere Einbaulagen ........................Abb. 27 Korrekte Positionierung ....................... Abb. 28 Inkorrekte Positionierung ......................Abb. 29 LEDs und Anschlussbelegung EL9576 ..................Abb. 30 Aufruf im Systemmanager (TwinCAT 2) ..................Abb. 31 Aufruf in VS Shell (TwinCAT 3) ....................Abb. 32 Übersicht Netzwerkschnittstellen....................
  • Seite 110 Abb. 77 „Baumzweig“ Element als Klemme EL3751 ................Abb. 78 Karteireiter „Allgemein“ ........................ Abb. 79 Karteireiter „EtherCAT“ ........................ Abb. 80 Karteireiter „Prozessdaten“......................Abb. 81 Konfigurieren der Prozessdaten ....................Abb. 82 Karteireiter „Startup“ ........................Abb. 83 Karteireiter „CoE – Online“ ......................Version: 2.5 EL9576...
  • Seite 111 Abb. 96 Warnmeldung E-Bus-Überschreitung ..................Abb. 97 CoE-Daten für den externen Widerstand..................Abb. 98 Notch-Kennlinie/Amplitudengang und Sprungantwort der FIR-Filter........... Abb. 99 EL9576 Sprungantwort der IIR Filter ................... Abb. 100 Bodediagramm der IIR-Filter ....................... Abb. 101 Temperaturanstieg bei Nennlast....................Abb. 102 Übersicht der Prozessdaten aus dem System Manager .............

Inhaltsverzeichnis
