Montage und Verdrahtung
4.7.6
EL316x - LEDs und Anschlussbelegung
4.7.6.1
EL3161 - LEDs und Anschlussbelegung

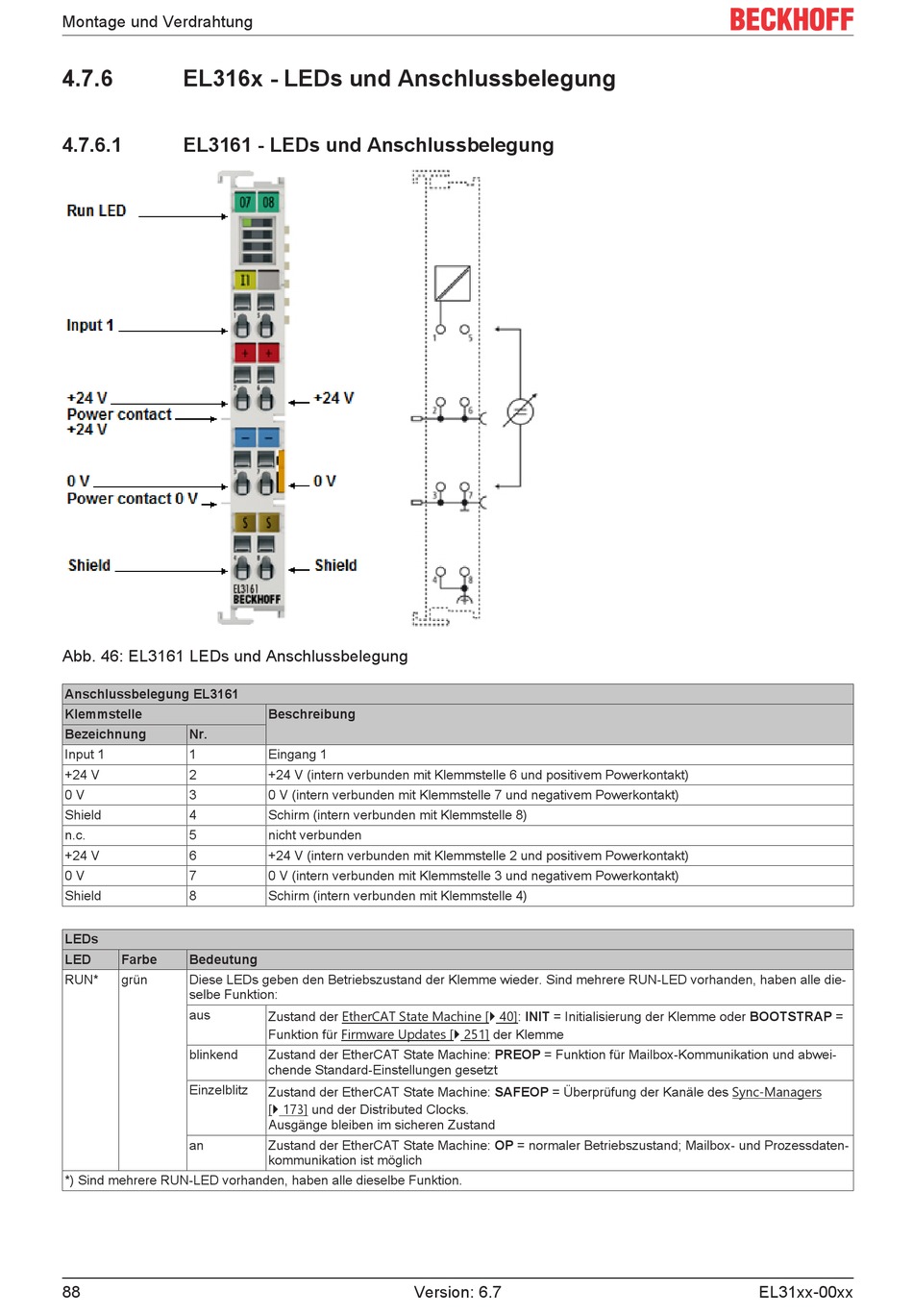

Abb. 46: EL3161 LEDs und Anschlussbelegung
Anschlussbelegung EL3161
Klemmstelle
Bezeichnung
Nr.
Input 1
1
+24 V
2
0 V
3
Shield
4
n.c.
5
+24 V
6
0 V
7
Shield
8
LEDs
LED
Farbe
Bedeutung
RUN*
grün
Diese LEDs geben den Betriebszustand der Klemme wieder. Sind mehrere RUN-LED vorhanden, haben alle die-
selbe Funktion:
aus
blinkend
Einzelblitz
an
*) Sind mehrere RUN-LED vorhanden, haben alle dieselbe Funktion.
88
Beschreibung
Eingang 1
+24 V (intern verbunden mit Klemmstelle 6 und positivem Powerkontakt)
0 V (intern verbunden mit Klemmstelle 7 und negativem Powerkontakt)
Schirm (intern verbunden mit Klemmstelle 8)
nicht verbunden
+24 V (intern verbunden mit Klemmstelle 2 und positivem Powerkontakt)
0 V (intern verbunden mit Klemmstelle 3 und negativem Powerkontakt)
Schirm (intern verbunden mit Klemmstelle 4)
Zustand der EtherCAT State Machine [} 40]: INIT = Initialisierung der Klemme oder BOOTSTRAP =
Funktion für Firmware Updates [} 251] der Klemme
Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abwei-
chende Standard-Einstellungen gesetzt
Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers
[} 173] und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand
Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdaten-
kommunikation ist möglich
