4.7.3
EL312x - LEDs und Anschlussbelegung
GND-Anschlusspunkte
Die GND-Anschlusspunkte der Klemme sind intern nicht direkt, sondern über EMV-Schutzkompo-
nenten verbunden. Deshalb ist jeder Analoggeber/Sensor für sich 2-drähtig anzuschließen, auch
wenn das Anschlussbild der Klemme für die Kanäle eine gemeinsame Masse (GND) andeutet.
Strombelastbarkeit der Eingangskontakte
Der maximal zulässige Strom auf den signalrelevanten Klemmstellen (Eingänge, GND) beträgt
40 mA.
4.7.3.1
EL3121 - LEDs und Anschlussbelegung

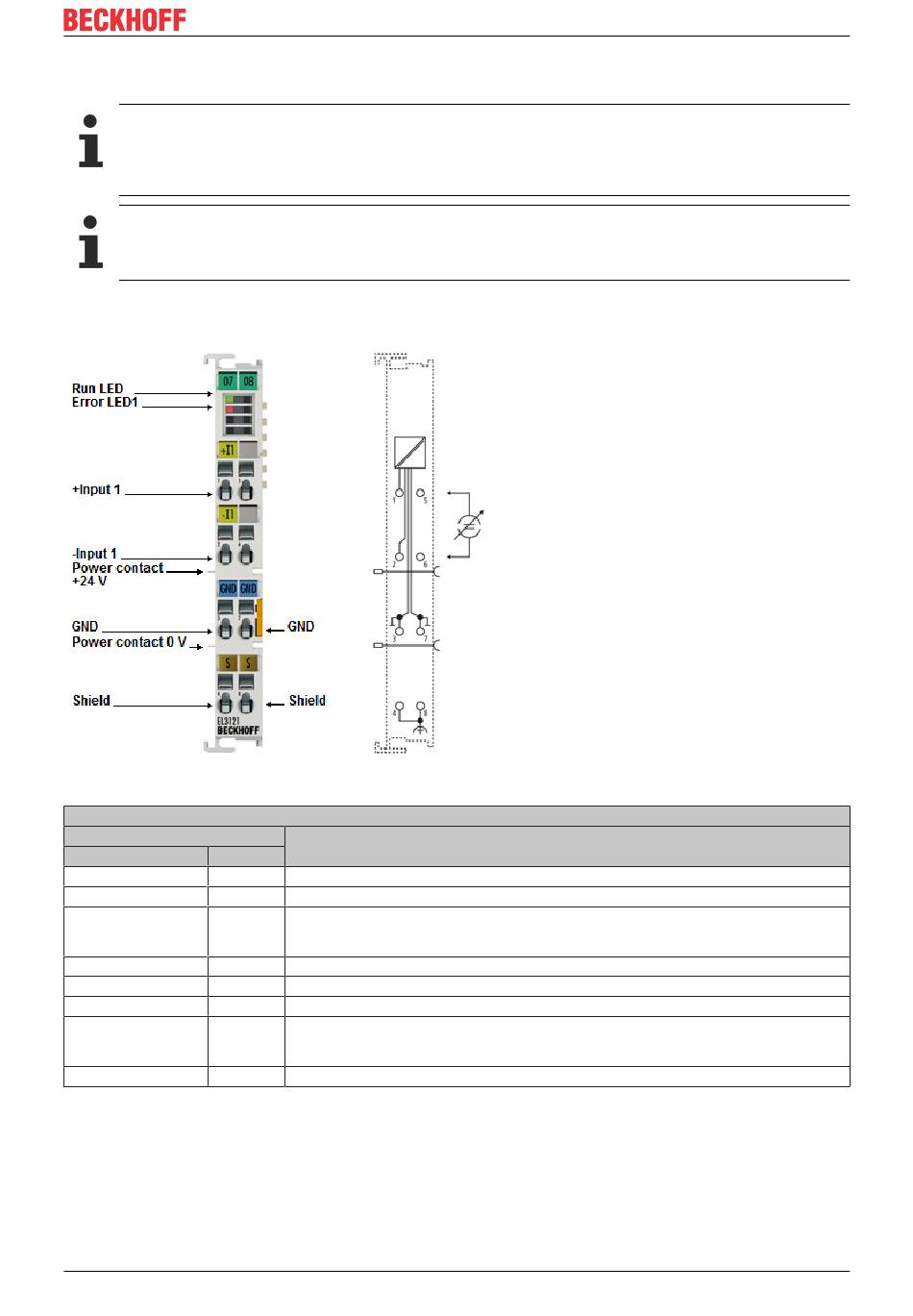

Abb. 37: EL3121 - LEDs und Anschlussbelegung
Anschlussbelegung EL3121
Klemmstelle
Bezeichnung
Nr.
+ Input 1
1
- Input 1
2
GND
3
Shield
4
n.c.
5
n.c.
6
GND
7
Shield
8
EL31xx-00xx
Beschreibung
+ Eingang 1
- Eingang 1
Signalmasse
(intern indirekt verbunden mit Klemmstelle 7; Hinweis zum Klemmen-GND am Kapitelanfang be-
achten)
Schirm (intern verbunden mit Klemmstelle 8)
nicht verbunden
nicht verbunden
Signalmasse
(intern indirekt verbunden mit Klemmstelle 3; Hinweis zum Klemmen-GND am Kapitelanfang be-
achten)
Schirm (intern verbunden mit Klemmstelle 4)
Version: 6.7
Montage und Verdrahtung
71
