Für die Ausgangskanäle ist eine externe Spannungsversorgung mit Überstromschutz (durch Sicherung
oder interne Funktionalität) erforderlich.
- 24VDC ist der maximale Wert von DC, kann auch niedriger sein.
- 230VAC ist der maximale Wert von AC, kann auch niedriger sein.
Schließen Sie an die Eingangsklemme keine Wechsel- oder Gleichspannung an: eine externe Versorgung
des Eingangs ist nicht zulässig, sie führt zu einer dauerhaften Beschädigung des Geräts.
2
1
4.4.3.Abschließende Verbindung

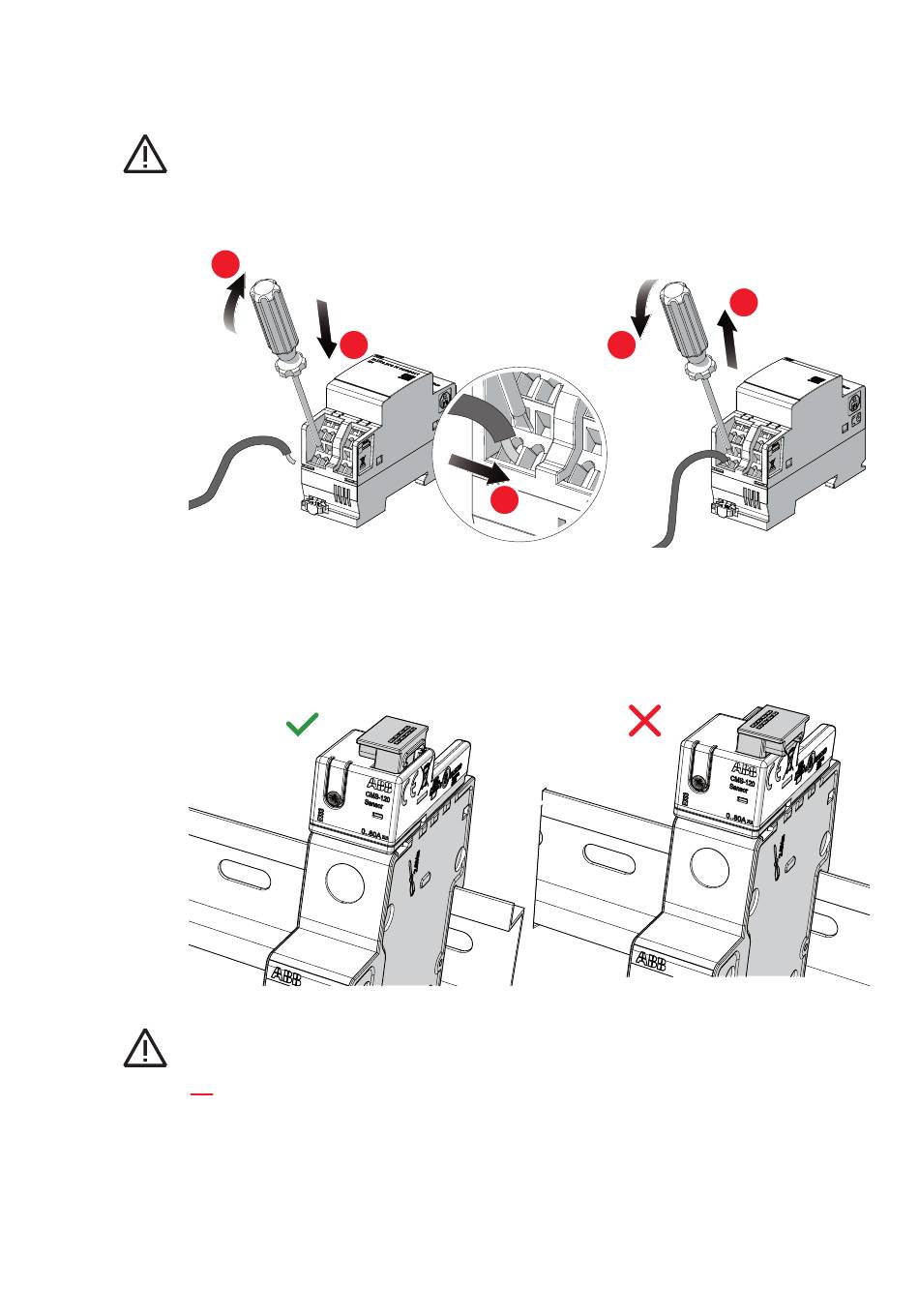

Schließen Sie schließlich die Stromsensoren und die E/A-Module an der Steuereinheit an.
Stecken Sie das Kabel ein, prüfen Sie die richtige Anschlussrichtung. (Bild auf der rechten Seite)
Achtung: Achten Sie beim Aufstecken des InSite-Flachkabels an den Sensoren und E/A-Modulen auf die
richtige Anschlussrichtung.
4.5.Anschluss von Zählern
Schließen Sie bis zu 32 Energie- und/oder Leistungszähler an (bis zu 16 Modbus RTU und 16 Modbus TCP).
Die Zähler müssen in einer Verkettungskonfiguration angeschlossen werden.
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
4
3
35
5
