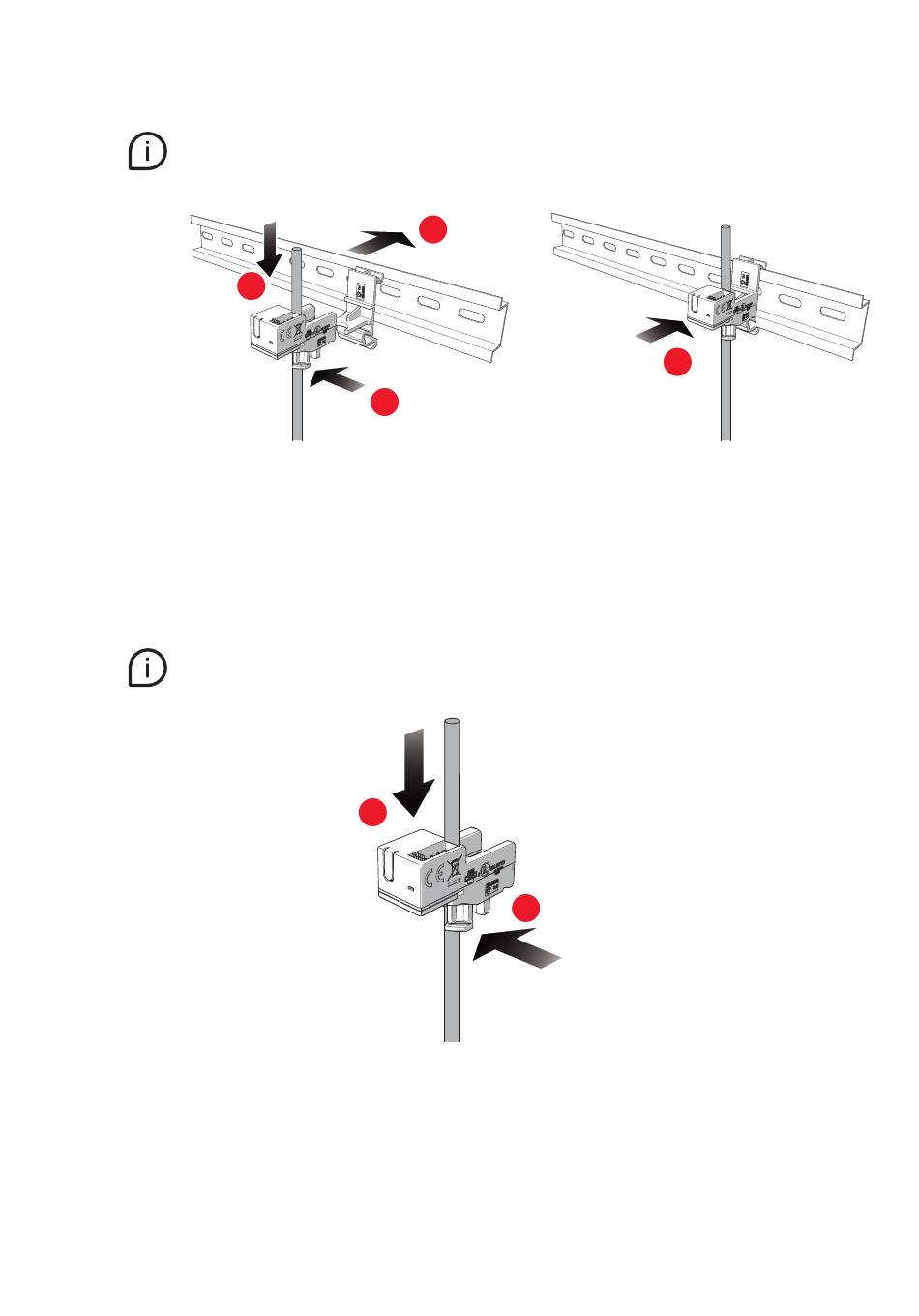

• Sensoren auf DIN-Schiene montieren
Die Sensoren können auf allen 35-mm-DIN-Schienen (DIN50022) montiert werden.
Das Flachkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können.
2
1. Rasten Sie die Halterung auf der DIN-Schiene ein.
2. Führen Sie das Kabel durch die Öffnung am Sensor in das installierte Gerät ein. Das Kabel muss
innerhalb des Sensors isoliert werden.
3. Befestigen Sie das Kabel mit einem Kabelbinder.
4. Rasten Sie den Sensor auf dem Halter ein.
• Kabelbindersensoren montieren
Das Flachkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können.
1. Führen Sie das Kabel durch die Öffnung am Sensor in das installierte Gerät ein.
2. Befestigen Sie das Kabel mit einem Kabelbinder.
1
3
1
2
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
4
