4.4.Montage von Steckern, Stromsensoren, E/A-Modulen und intelligentem Zubehör.
• Montage von Steckern
Benutzen Sie die Stecker nur einmal.
Benutzen Sie die Stecker nur einmal.
Schließen Sie bis zu 32 Stromsensoren oder 8 E/A-Module (ein Modul entspricht 4 Sensoren) oder eine
Kombination aus Stromsensoren und E/A-Modulen an jede InSite-Bus-Schnittstelle der Steuereinheit an.
Beachten Sie die maximale Flachkabellänge.
Das Flachbandkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können.
Halten Sie einen Mindestabstand von 5,5 mm zwischen dem Flachkabel und nicht isolierten
stromführenden Teilen ein.

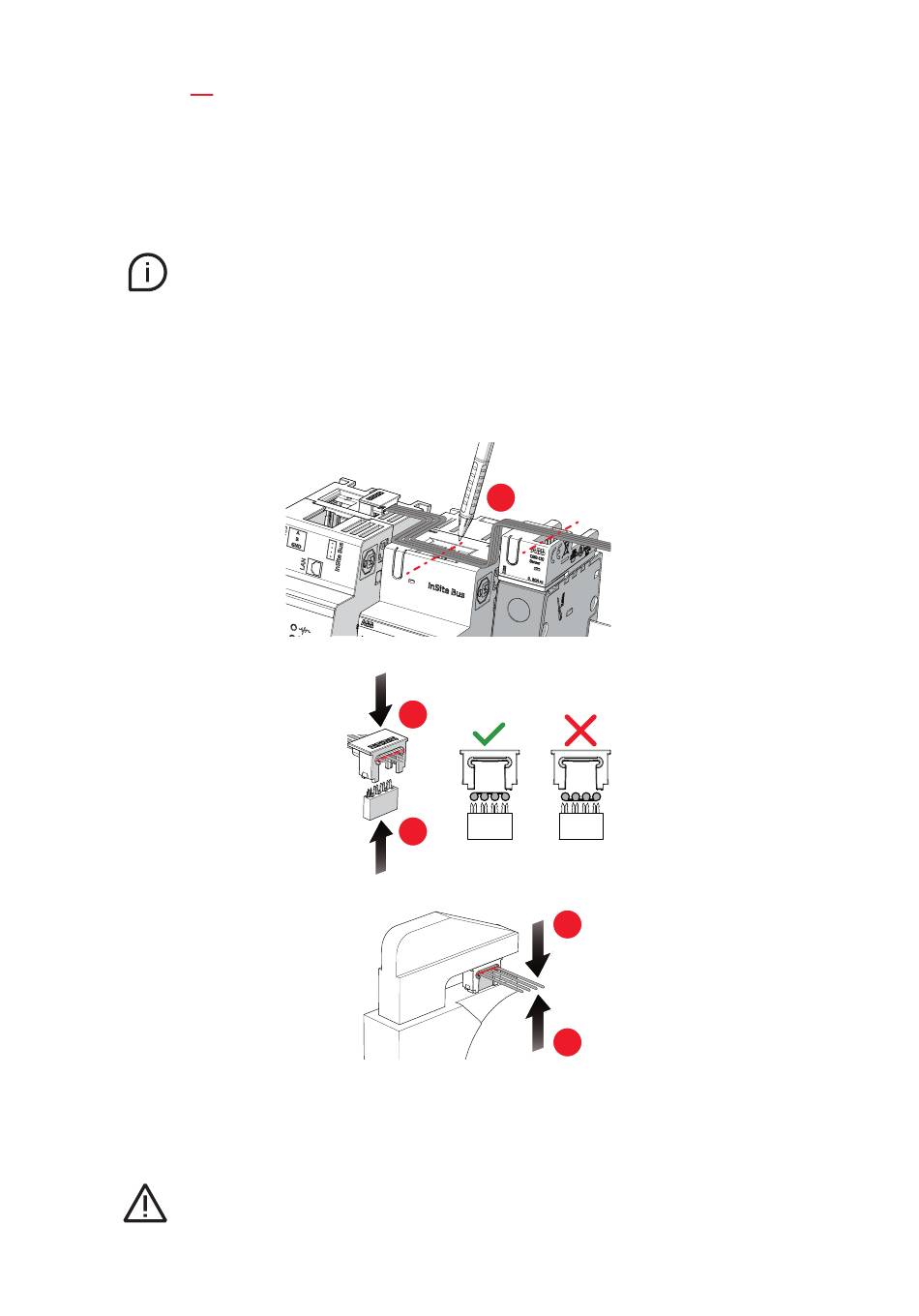

1. Markieren Sie die gewünschte Platzierung des Anschlusses mit einem Stift:
2. Drücken Sie das Flachkabel in den Kabelkanal des Steckergehäuses.
3. Setzen Sie den Stecker an der markierten Stelle in das Steckergehäuse ein.
4. Drücken Sie ihn mit einer Parallelzange zusammen. Wiederholen Sie den Vorgang an allen anderen
Markierungen.
Achtung: Falls ein oder mehrere Erweiterungsmodule zu SCU200 / SCU200-W hinzugefügt werden
müssen, stecken Sie sie alle zuerst ein, bevor Sie sie auf der DIN-Schiene montieren.
