4.4.1.Montage der Stromsensoren

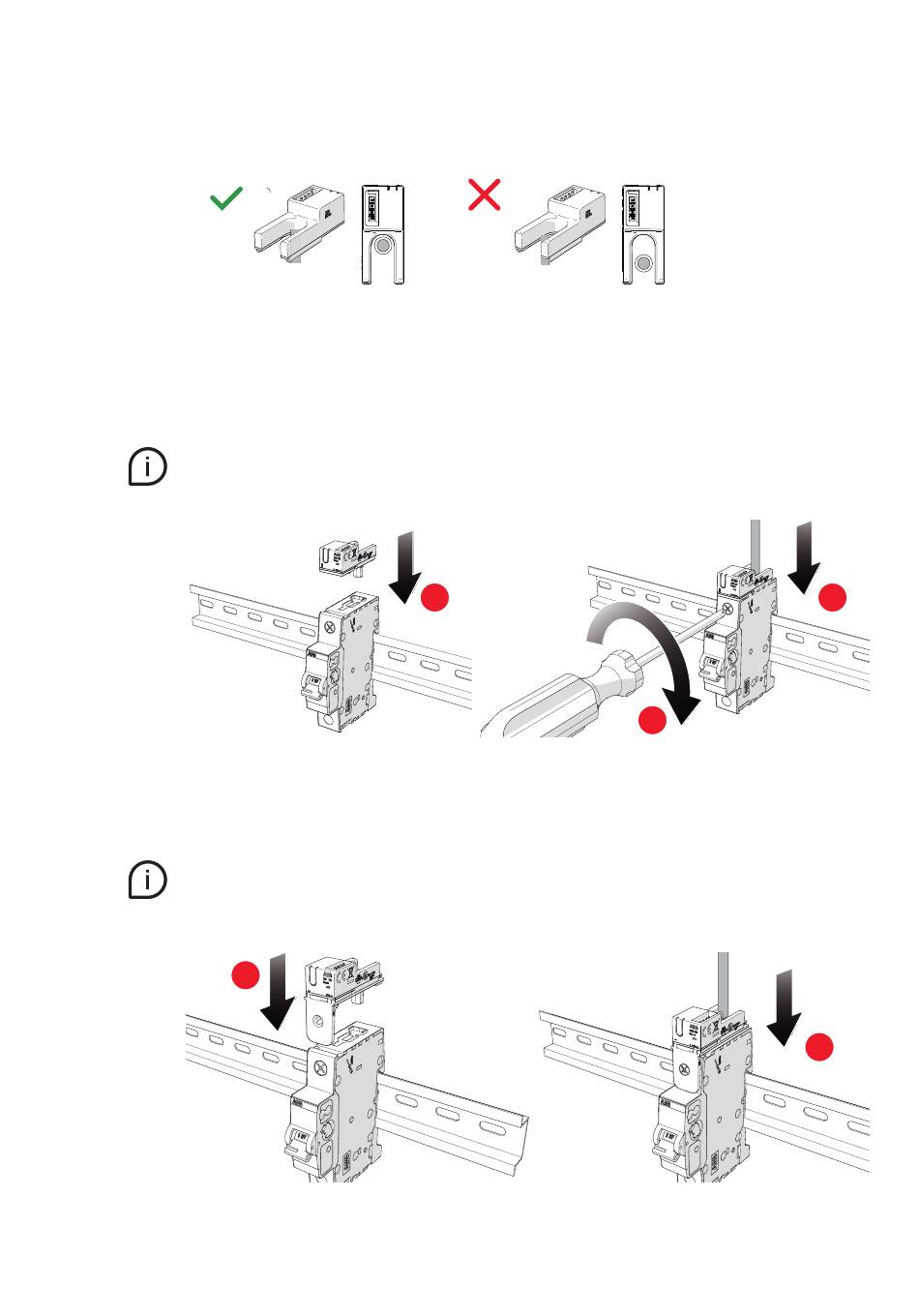

• Position des Kabels für Stromsensoren
Das Kabel darf nicht direkt über dem Sensor gebogen werden. Achten Sie bei der Verwendung von
mehradrigen Sensoren auf die richtige Position des Kabels, da sonst Messfehler auftreten können.
• Montage InSite Energiemanagementsystem und SMISSLINE Sensoren
Die Sensoren passen an alle ABB-Installationsgeräte mit Doppelklemmen.
Das Flachbandkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können.
1. Schrauben Sie die Klemme des Installationsgerätes ab. Stecken Sie den Metallstift des Sensors in den
hinteren Klemmenanschluss.
2. Führen Sie das Kabel durch die Öffnung des Sensors in das Einbaugerät. Das Kabel muss innerhalb
des Sensors isoliert werden!
3. Ziehen Sie dann die Schraube fest.
Die Sensoren passen zu ABB MCBs (S200, SMISSLINE) und RCBOs (SMISSLINE).
Das Flachbandkabel darf keine Kraft auf den Sensor ausüben, da sonst Messfehler auftreten können.
1. Stecken Sie den Sensor auf das vorhandene Gerät, so dass das Kabel durch die Öffnung des Sensors
geführt wird.
2. Setzen Sie den Adapter des Sensors auf das obere Schraubenloch des bereits installierten Geräts.
1
1
3
2
click
2
