SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
7.2.Drahtloser M-Bus
7.2.1.Ablesewerte drahtloser M-Bus-Geräte
Die SCU200 ermöglicht den Anschluss von bis zu 16 INS-WM-Modulen (falls keine INS-E3-Module
angeschlossen sind). Sie können mit einer Modbus-ID aus dem Bereich 49-63 adressiert werden.
Jedes Modul kann so konfiguriert werden, dass es im drahtlosen M-Bus-Modus C1 oder T1 lauscht. Sie
sind so festgelegt, dass sie auf 868,95 MHz Funkfrequenz arbeiten.
Darüber hinaus verfügt jedes Modul über einen wählbaren Antennenanschluss (intern ist die
Standardeinstellung).
Module können den drahtlosen M-Bus-Verschlüsselungsschlüssel mit Zähler-ID und
Herstelleridentifikation sicher speichern. Die unterstützten Sicherheitsmodi lauten Modus 5 und Modus 7.
Es werden auch unverschlüsselte Daten von Zählern unterstützt.
In diesem Moment sind nur Carlo Gavazzi EM24-Zähler als vordefinierte Geräte integriert.
Sie können mit einem maximalen Abstand von 100 m bis zu maximal 64 Meter zu jedem Modul addieren
(dieser Abstand wurde ohne dazwischenliegende Hindernisse gemessen).
Verfahren zum Hinzufügen der Zähler:

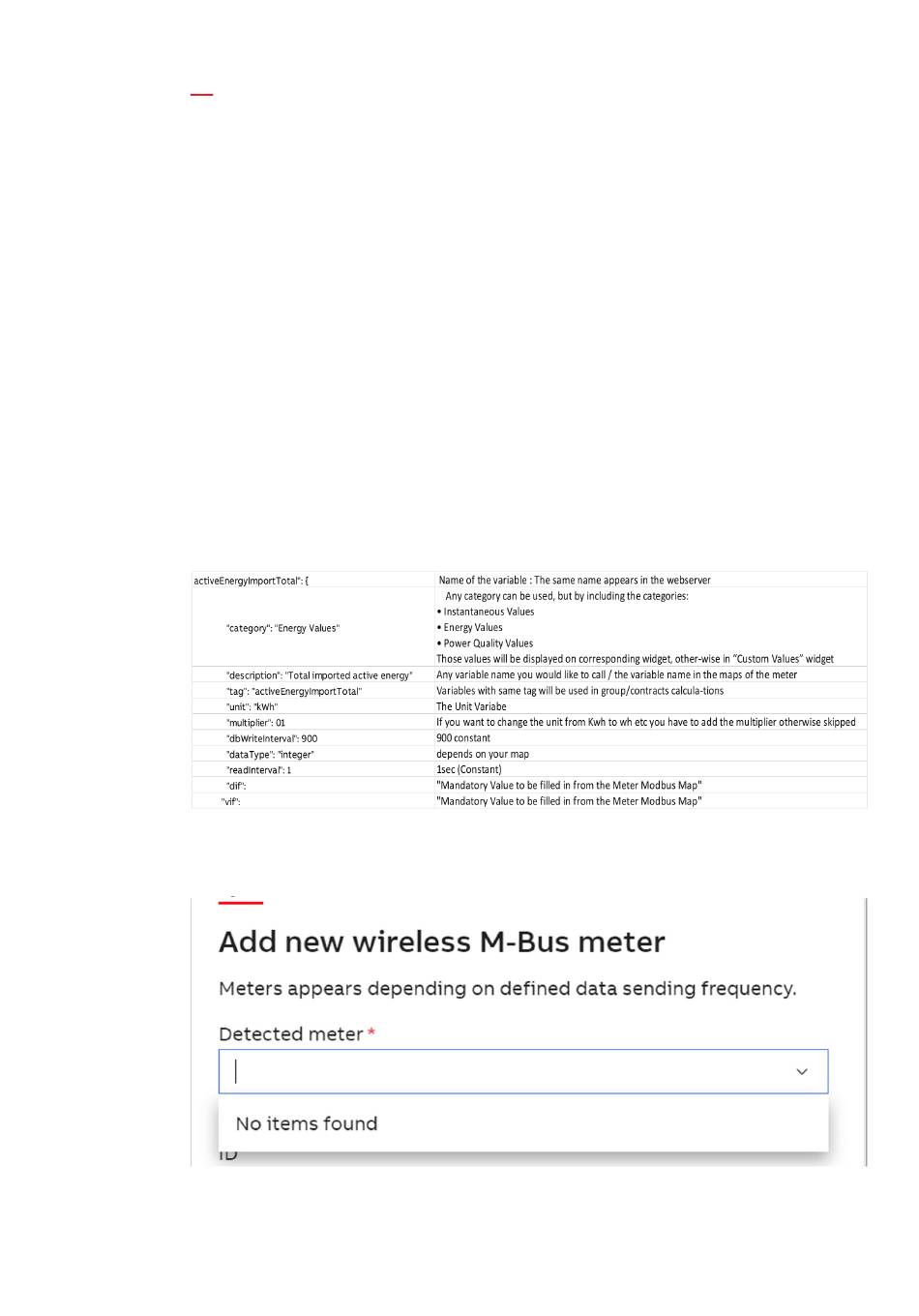

Schritt 1: Zunächst muss eine Deskriptordatei erstellt werden.
Wie im Abschnitt Hinzufügen von RTU/TCP-Geräten von Drittanbietern Schritt für Schritt erläutert wird,
kann die Deskriptordatei mit den folgenden Variablen und den entsprechenden obligatorischen Daten
entwickelt werden.
Schritt 2: Sobald die Deskriptordatei fertig ist, können am Webserver die Details eingegeben werden.
1. Drahtlose M-Bus-Zähler kommunizieren über Funksignale, damit sie von der SCU erkannt werden und
hier anzeigt wird, wann der Zähler verfügbar ist:
2. Sobald der Zähler erkannt wird, füllt er automatisch die ID und den Hersteller aus.
3. Dann kann der Name des Geräts registriert werden und es muss der Schlüssel, der zusammen mit
dem Zähler empfangen wurde, eingegeben werden.
4. Durch das Hochladen der Deskriptordatei wird der Zähler nun integriert.
