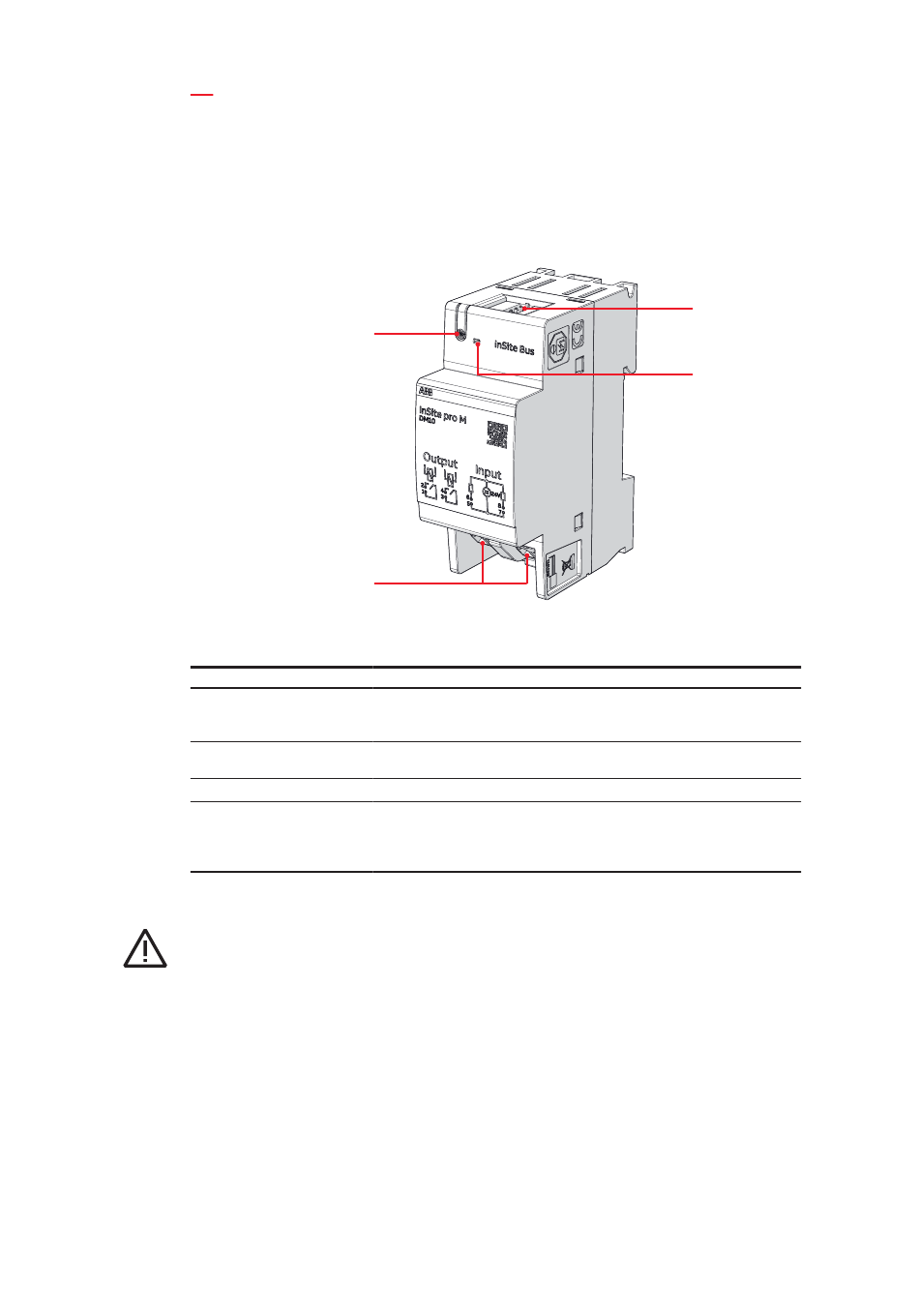

2.3.E/A-Module
Die Palette der E/A-Module besteht aus:
• Eingangsmodul mit 4 Eingängen
• Ausgangsmodul mit 4 Ausgängen
• Eingangs- und Ausgangsmodul mit 2 Eingängen und 2 Ausgängen
Drucktaste
Schraubenlose
Klemmen
• Modul LED-Status:
Display
Ein
Aus
Blinkt langsam (1 Hz)
Blinkt schnell (2 Hz)
Achtung: Alle E/A-Module ab der Version V3 sind mit der SCU 200 kompatibel (überprüfen Sie die Version
auf der linken Seite ab dem Code OXXX).
Funktion
Das Modul ist online und im normalen Betriebsmodus. In der
Konfiguration gibt es eine Möglichkeit, die LEDs nach einer
bestimmten Zeit auszuschalten.
Modul ist nicht am InSite-Bus angeschlossen oder LED ist in der
Konfiguration ausgeschaltet.
Modul ist nicht zugewiesen.
Modul im Zuweisungsprozess oder im Modus „Einstellung/
E/A-Modul". Dieses Modul ist das Modul, welches der gelb
hinterlegten Zeile auf dem Bildschirm für die Webserver-
Einstellungen entspricht.
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
InSite-bus
Schnittstelle
LED
13
