• Register für den aktuellen Sensorstatus
Das CMM-Statusregister zeigt den Status des CMM-Moduls an. Die einzelnen Bits des Statusregisters
geben Fehler, Warnungen oder andere Zustände an.
Bit
Verhalten
0
ASIC_VOUT > 4V75 prüfen
1
ASIC_VOUT < 0V25 prüfen
2
ASIC_VREF > 3V00 prüfen
3
ASIC_VREF < 2V00 prüfen

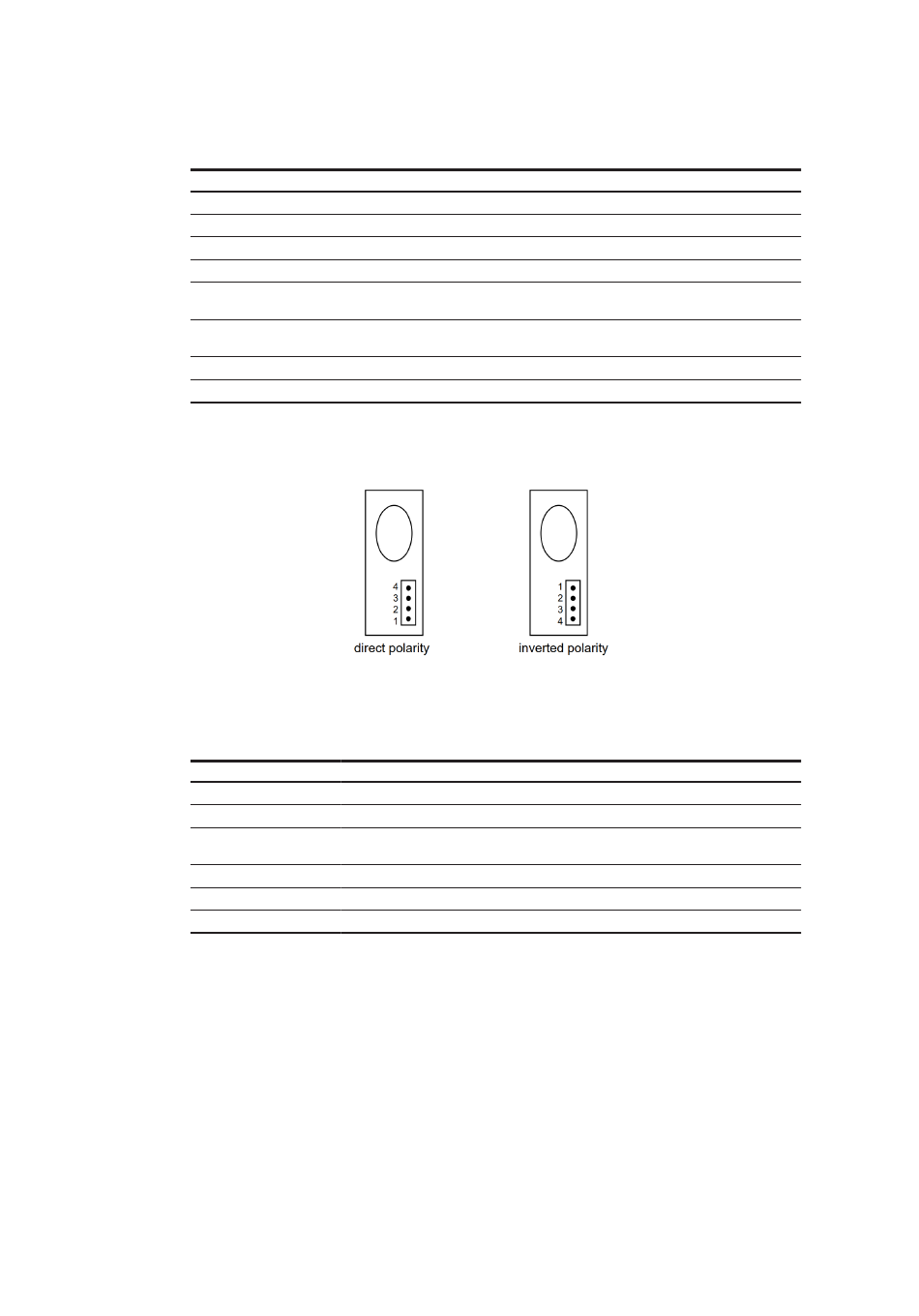

Bus-Polaritätsmodus
4
(0: einfrieren, 1: automatische Erkennung)
Bus-Polaritätsstatus
5
(0: invertiert; 1: direkt)
6
Taste gedrückt
7
MCU-Fehler
Da das Verhalten des Geräts Fehlerzustände zulässt, die seinen ordnungsgemäßen Betrieb verhindern
können, kann das Statusregister durch Schreiben des Statusregister-Quittierungswerts quittiert werden.
Um Unerwartetes zu verhindern, ist zu quittieren, dass der Wert 0xA5A5 geschrieben werden muss.
Bestimmte Sonderwerte können in diesen Variablen für gewissen Situationen rückgängig gemacht
werden. Ihre Bedeutung kann in der folgenden Tabelle überprüft werden:
• Werte mit besonderer Bedeutung
Spezielle Werte (hex) Spezielle Werte (dec) Bedeutung
7FF0
32'752
7FF1 ... 7FFB
32'753 ... 32'763
7FFC
32'764
7FFD
32'765
7FFE
32'766
7FFF
32'767
Format des Doppelwortregisters für Zweigleistungs- und Energiewerte
nicht signiert = nicht signierte 32-Bit-Ganzzahlnotation,
signiert = signierte 32-Bit-Ganzzahlnotation
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
Kommentare
ASIC-Gerätefehler
ASIC-Gerätefehler
ASIC-Gerätefehler
ASIC-Gerätefehler
0: UART normale Polarität
1: UART invertierte Polarität
Reset durch Einschaltzyklus oder Befehl
A/D-Lesefehler
Daten anstehend, Erfassung in Bearbeitung
Reserviert
Der Sensor ist bekannt aber im Moment nicht
zugänglich
Datentyp TrueRMS / AC / DC ist deaktiviert
Überlast (über den vollen Bereich hinaus)
Verboten (kein Sensor mit ID xx)
83
