SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
L1 L2 L3 N
Supply
4.3.Energiezähler-Modul
• Verdrahtung
Schließen Sie die gewünschte Anzahl von Phasen an die Spannungsmesseingänge an. Es ist
wünschenswert, L1 & N für einphasiges Netzwerk und L1, L2, L3 & N für drei Phasen mit neutralem
Netzwerk zu verwenden.
max. 1.5 mm
AWG 28-16

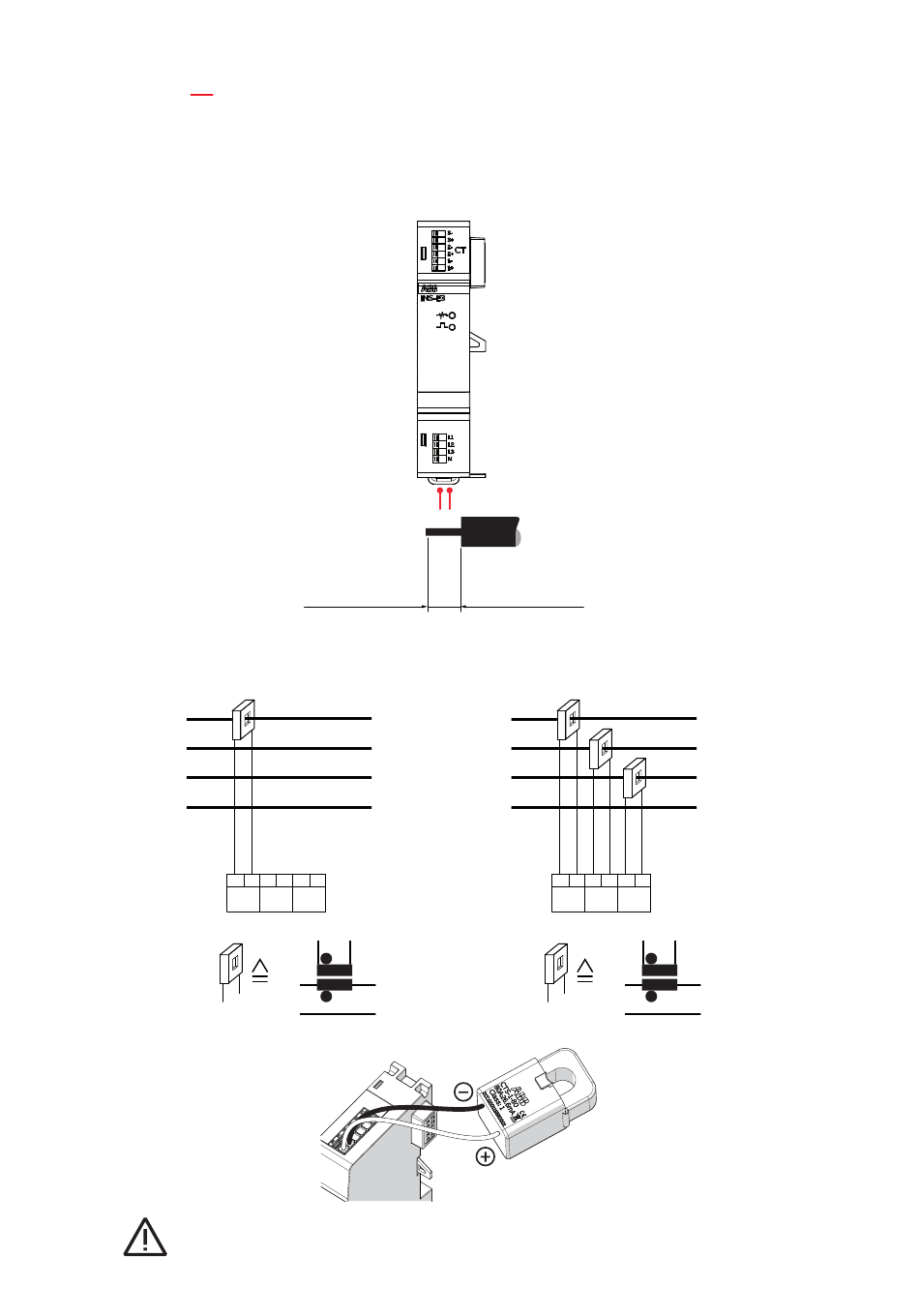

• Schaltplan
Einphasiger Nullleiteranschluss
L1
L2
L3
N
A B A B A B
L1
L2
l1
l2
l3
A
B
Supply
S1
S2
L1
P1
P2
N
Achtung: Stellen Sie sicher, dass das Kabel des Stromwandlers richtig platziert ist, indem Sie das
schwarze Kabel an die Klemme „-" und das weiße Kabel an die Klemme „+" anschließen.
2
8 ... 9 mm
Dreiphasiger Nullleiteranschluss
L3
N
A B A B A B
l1
l2
l3
A
B
S1
S2
L1
P1
P2
N
