34
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
4.4.2.E/A-Module

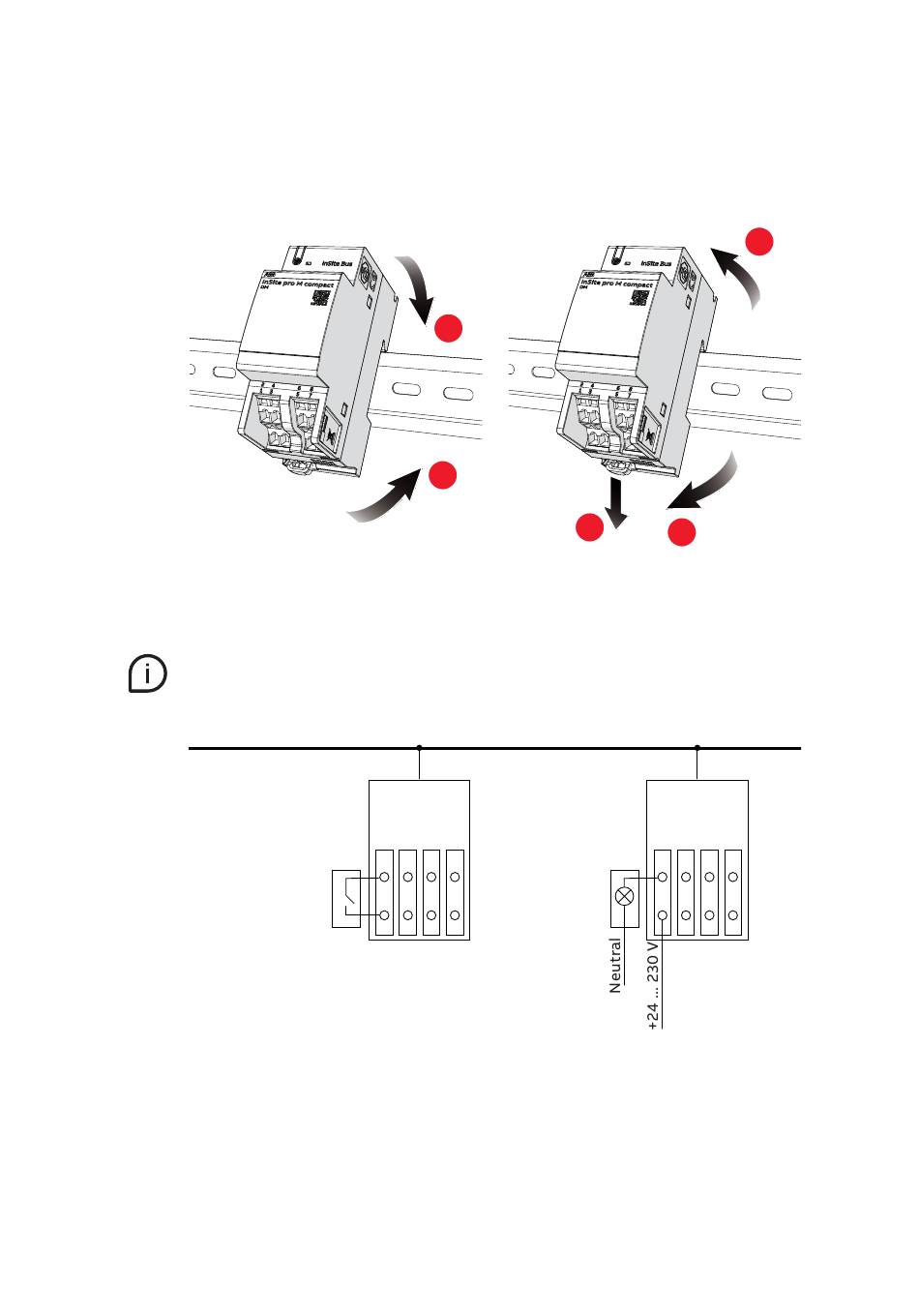

• Montage auf einer 35mm-DIN-Schiene
Um die Steuereinheit zu montieren, führen Sie die Schritte 1 und 2 aus. Das Gerät kann waagerecht oder
senkrecht montiert werden. Um die Verbindung zu trennen, führen Sie die Schritte 3, 4 und 5 aus.
• Verdrahtung
Der Anschluss von Eingangs- und Ausgangskanälen an Zubehör und externe Geräte ist in der folgenden
Abbildung dargestellt.
Aus Darstellungsgründen ist der Anschluss an Signal-/Hilfskontakte und an Lasten dargestellt.
InSite bus
Input
signal/auxilliary
2
4
contacts
1
3
1
2
3
6
8
5
7
5
4
Output
2
4
6
8
1
3
5
7
