SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
6.3.Energieüberwachung
6.3.1.Anlagenübersicht

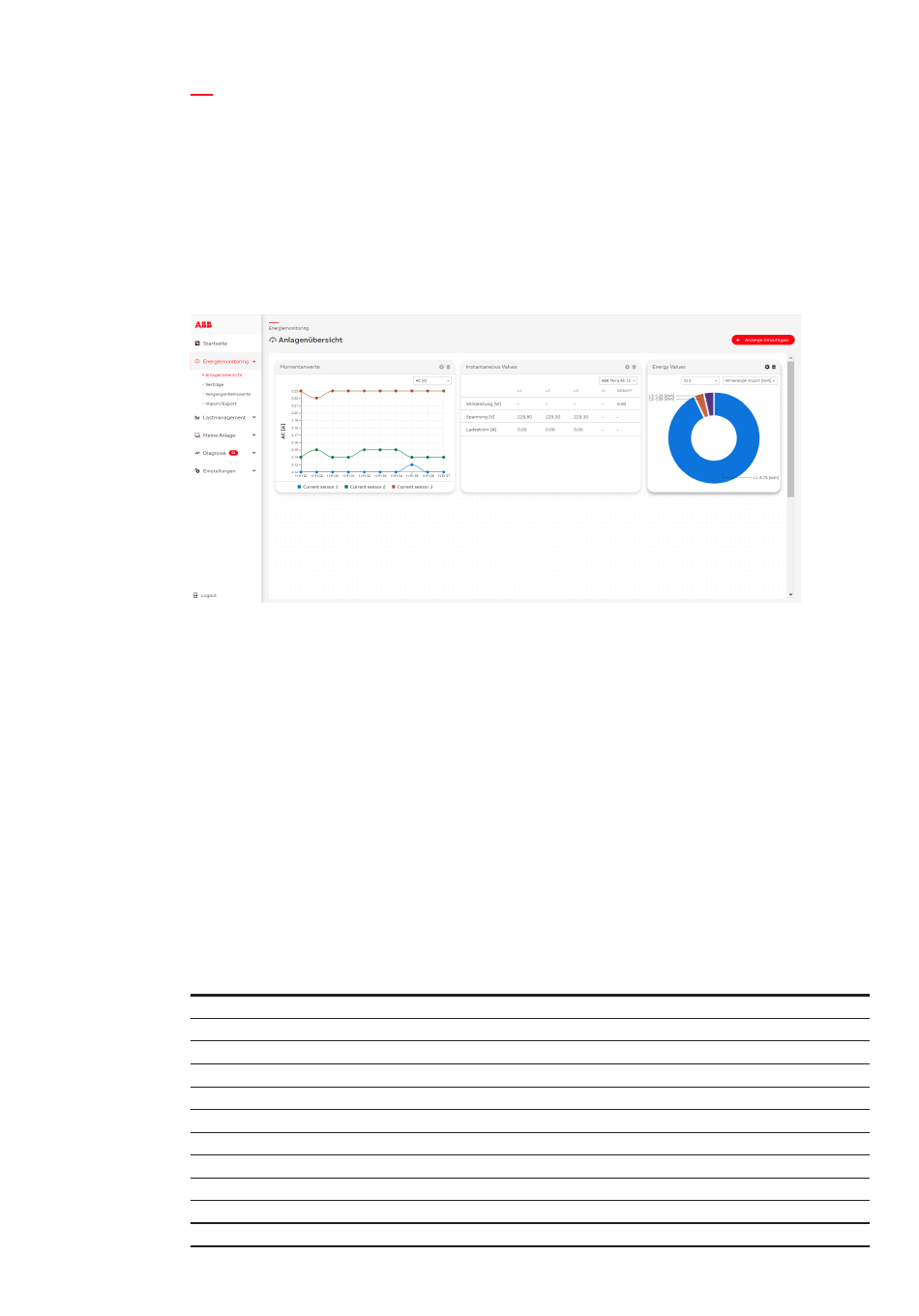

Im Abschnitt Anlagenübersicht kann ein einzelnes Dashboard angepasst werden, um eine sofortige und
leicht sichtbare Zusammenfassung der gewünschten Messdaten zu erhalten. Diese Daten können je
nach ausgewähltem Widget in verschiedenen Formen angezeigt werden und als Tabelle oder grafisches
Diagramm vorliegen. Um ein neues Widget zum Dashboard hinzuzufügen, auf „Widget hinzufügen" klicken
und darauf den gewünschten Widget-Typ auswählen und konfigurieren.
Nachdem das Widget erstellt wurde, ist es möglich, das Widget in den gewünschten Bereich des
Dashboards zu verschieben und seine Größe zu ändern.
6.3.2.Verträge
Auf dieser Seite können die Verträge und Tarife erstellt oder entfernt werden. Durch Anklicken der Taste
„Neuen Vertrag hinzufügen" kann ein neuer Vertrag erstellt werden. Ein Vertrag kann einem einzelnen Tag
zugewiesen werden, der sich auf Folgendes bezieht: Energie, Wasser oder Gas (Wasser und Gas nur für
den Vertragstyp: virtuell)
Es kann der Vertragstyp ausgewählt werden:
Zähler verwaltet – Nur für Zähler verfügbar, die selbst Tarife unterstützen. Nr. Tarif ist die Nummer des
Konfigurationssteckplatzes, der diesen Tarif auf der Zählerseite darstellt
Virtuell – Für virtuelle Verträge können Zeitfenster für jeden Tarif zusammen mit den Kosten konfiguriert
werden. Zeitfenster dürfen sich nicht innerhalb eines einzelnen Vertrags überschneiden. Die Kosten
werden nur während der konfigurierten Zeitfenster gemäß den konfigurierten Kosten berechnet.
Tag-Funktionalität:
Das mit dem Vertrag verbundene Register kann mithilfe der Tag-Funktion hinterlegt werden, während
das Register der Geräte von Drittanbietern hinzugefügt wird. Sind beispielsweise 100 Register im Gerät
eines Drittanbieters vorhanden, kann das Register hinterlegt werden, das für den Vertrag berücksichtigt
werden soll. Die verfügbaren Tags lauten:
Tag mit entsprechender Einheit:
activeEnergyImportL1|kWh
activeEnergyImportL2|kWh
activeEnergyImportL3|kWh
activeEnergyImportTotal|kWh
activeEnergyExportL1|kWh
activeEnergyExportL2|kWh
activeEnergyExportL3|kWh
activeEnergyExportTotal|kWh
activeEnergyNetL1|kWh
activeEnergyNetL2|kWh
activeEnergyNetL3|kWh
reactiveEnergyImportTotal|kvarh
reactiveEnergyExportL1|kvarh
reactiveEnergyExportL2|kvarh
reactiveEnergyExportL3|kvarh
reactiveEnergyExportTotal|kvarh
reactiveEnergyNetL1|kvarh
reactiveEnergyNetL2|kvarh
reactiveEnergyNetL3|kvarh
reactiveEnergyNetTotal|kvarh
apparentEnergyExportL1|kVAh
apparentEnergyExportL2|kVAh
apparentEnergyExportL3|kVAh
apparentEnergyExportTotal|kVAh
apparentEnergyNetL1|kVAh
apparentEnergyNetL2|kVAh
apparentEnergyNetL3|kVAh
apparentEnergyNetTotal|kVAh
apparentPowerL1|VA
apparentPowerL2|VA
apparentPowerL3|VA
