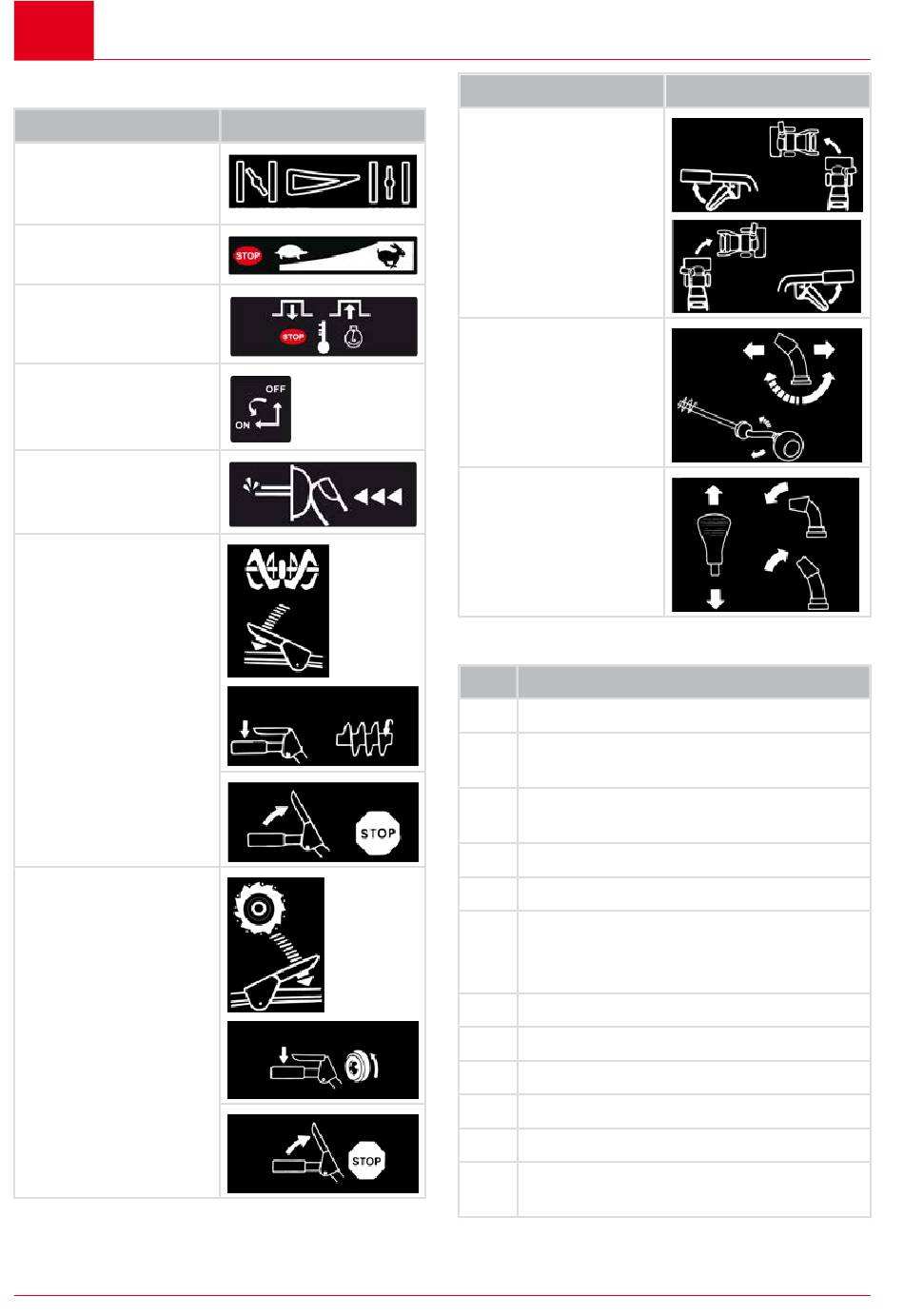

Oznake za upravljanje

Simbol
Dušilka
CLOSE / OPEN (ZA-
PRTO/ODPRTO)
Plin
Počasi/hitro
Ključ za motor
Vklop/izklop
Pipa za gorivo
OFF (zaprto)
ON (odprto)
Gumb za polnjenje
Polžasti pogon
Zagon/zaustavitev
Vozni pogon
Zagon/zaustavitev
84
Pomen
Simbol
Snežno frezo usmerite
v levo/desno
Izmet za sneg porav-
najte z ročico
Nastavite višino izme-
ta za sneg z ročico
2.6 Pregled izdelka 700.4 E LED (01)
Št. Sestavni del
1 Ogrevalne ročice
2 Vzvod za upravljanje sklopke za polžasti
pogon
3 Vzvod za upravljanje sklopke za vozni
pogon
4 Ročica za nastavitev smeri izmeta
5 Ročaj za nastavitev višine izmeta
6 Prestavna ročica,
6 prestav za vožnjo naprej in 2 prestavi
za vzvratno vožnjo
7 Stikalo za ogrevanje ročice
8 Nadomestni strižni sornik (2x)
9 Osvetlitev
10 Pokrov rezervoarja
11 Pokrov za polnjenje olja
12 Deflektor na izmetu za sneg za nastavi-
tev višine izmeta
