SE

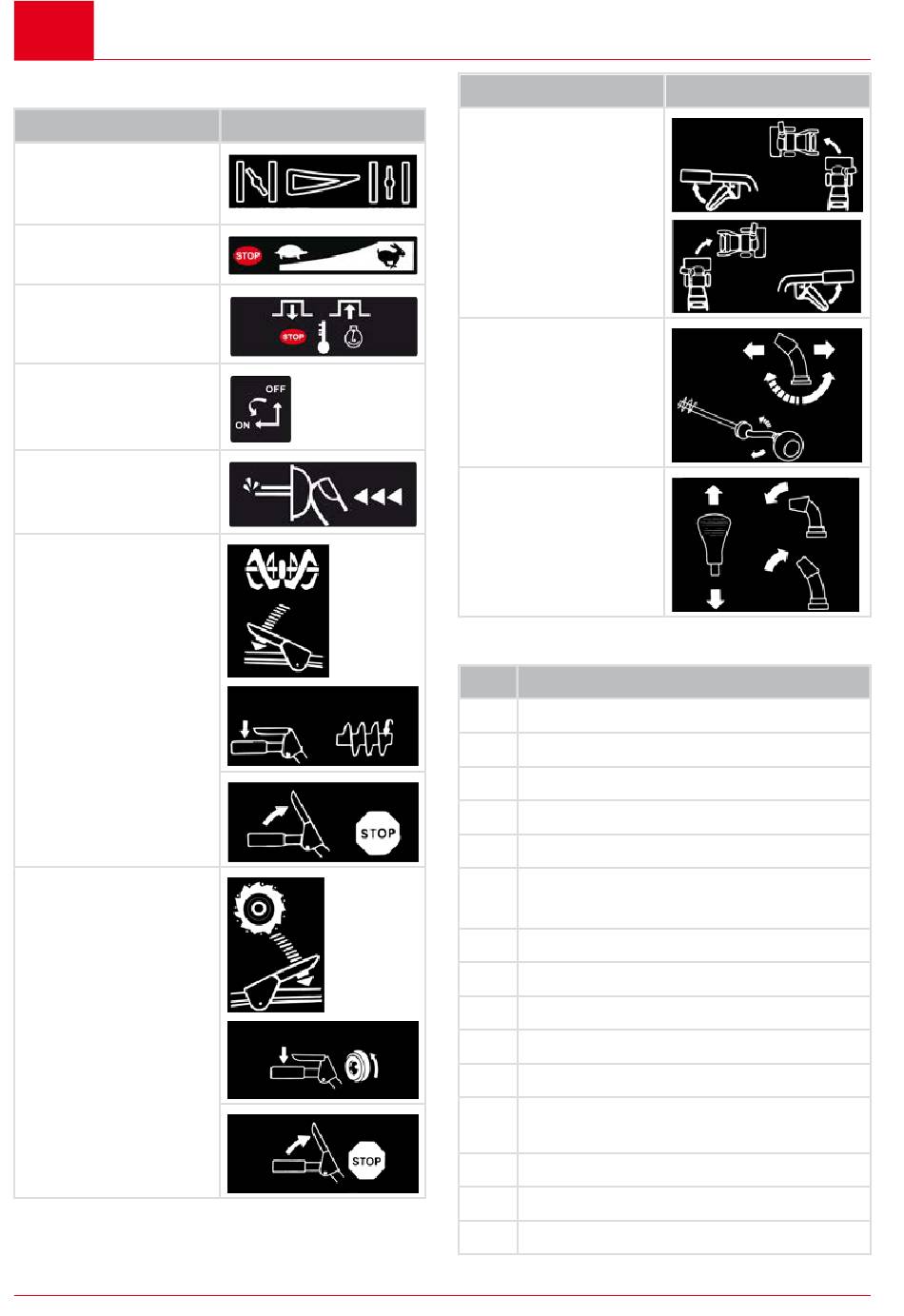

2.5.2 Manövertecken
Symbol
Choke
CLOSE / OPEN
(STÄNG / ÖPPNA)
Gas
Långsamt / snabbt
Motornyckel
TILL/FRÅN
Bränslekran
OFF (stängd)
ON (öppen)
Primerknapp
Skruvdrivning
Starta / stoppa
Kördrivning
Starta / stoppa
218
Innebörd
Symbol
Styra snöslungan åt
vänster / höger
Rikta snöutkast med
vev
Ställa in snöutkasts-
höjd med spak
2.6 Produktöversikt 700.4 E LED (01)
Nr Komponent
1 Uppvärmningsbara handtag
2 Kopplingsspak för skruvdrivning
3 Kopplingsspak för kördrivning
4 Handvev för utkastriktning
5 Spak för inställning utkasthöjd
6 Växelspak,
6 framåt- och 2 bakåtväxlar
7 Brytare för handtagsvärme
8 Reserv-brytpinne (2x)
9 Belysning
10 Tanklock
11 Oljepåfyllningslock
12 Deflektor på snöutkast för inställning ut-
kasthöjd
13 Snöutkast med ingreppsskydd
14 Kåpa
15 Rengöringsverktyg (monterat på kåpa)
SnowLine 700.4 E LED | SnowLine 760.4 TE LED
Produktbeskrivning
Innebörd
