Tuotekuvaus

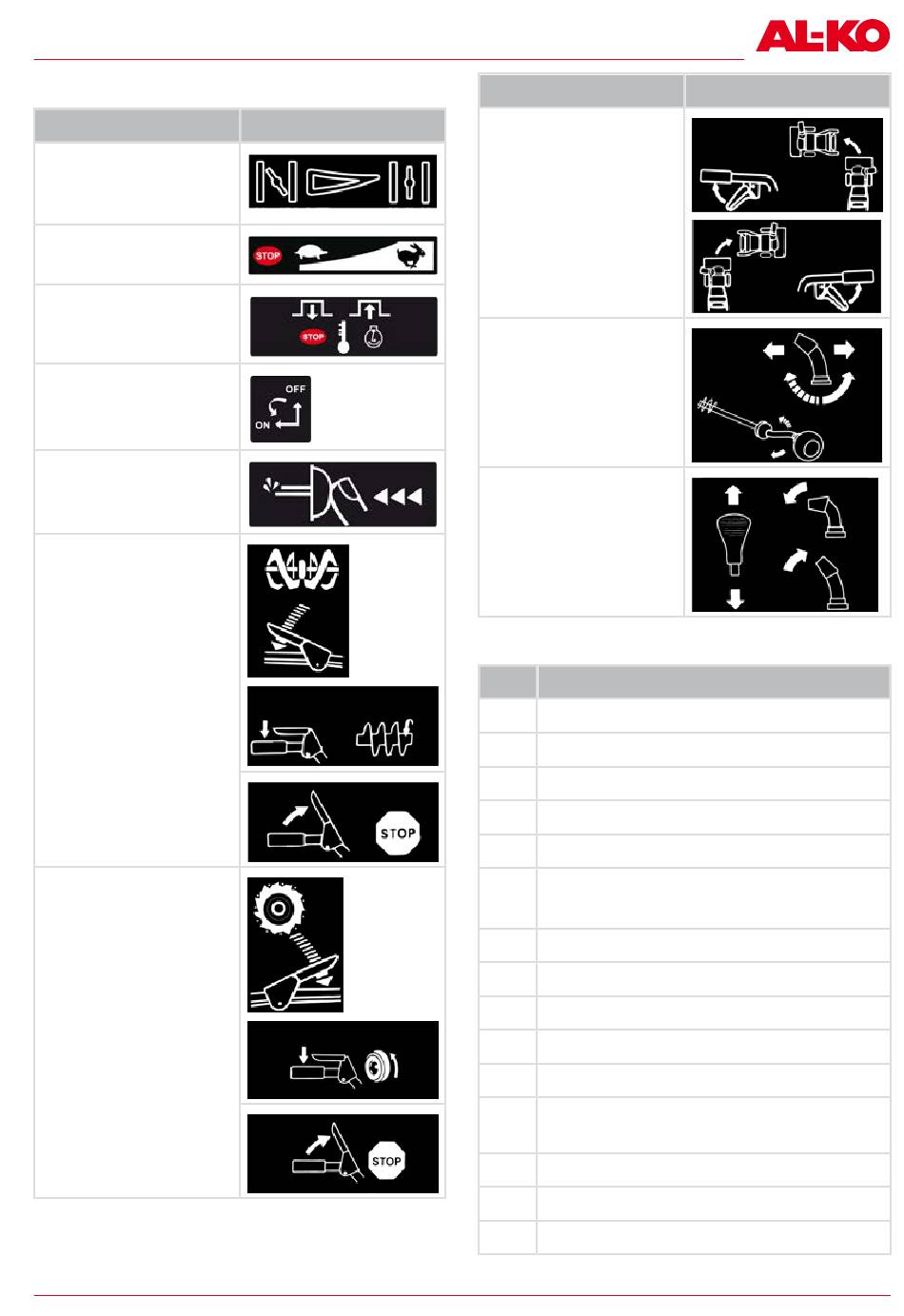

2.5.2 Käyttömerkinnät
Symboli
Kuristin
CLOSE / OPEN (KIIN-
NI / AUKI)
Vauhti
Nopea / hidas
Moottorin avain
Päällä / pois päältä
Polttoainehana
OFF (Kiinni)
ON (Auki)
Esirikastinpainike
Linkousosa
Käynnistäminen/sam-
muttaminen
Ajokoneisto
Käynnistäminen/sam-
muttaminen
474911_e
Merkitys
Symboli
Lumilingon ohjaami-
nen vasemmalle/oi-
kealle
Heittotorven asennon
säätö kammella
Heittokorkeuden säätö
vivulla
2.6

Tuotteen yleiskuva 700.4 E LED (01)

Nro Osa
1 Lämmitettävät työntökahvat
2 Linkouksen kytkentäkahva
3 Ajokoneiston kytkentäkahva
4 Heittosuunnan säätökampi
5 Heittokorkeuden säätövipu
6 Vaihteenvalitsimen vipu,
6 vaihdetta eteen ja 2 taakse
7 Työntökahvojen lämmityksen kytkin
8 Varamurtopultit (2x)
9 Työvalo
10 Tankin kansi
11 Öljyn täyttöaukon kansi
12 Heittotorven ohjauslevy heittokorkeuden
säätöä varten
13 Heittotorvi ja suojus
14 Kilpi
15 Puhdistustyökalu (kiinnitetty kilpeen)
Merkitys
249
