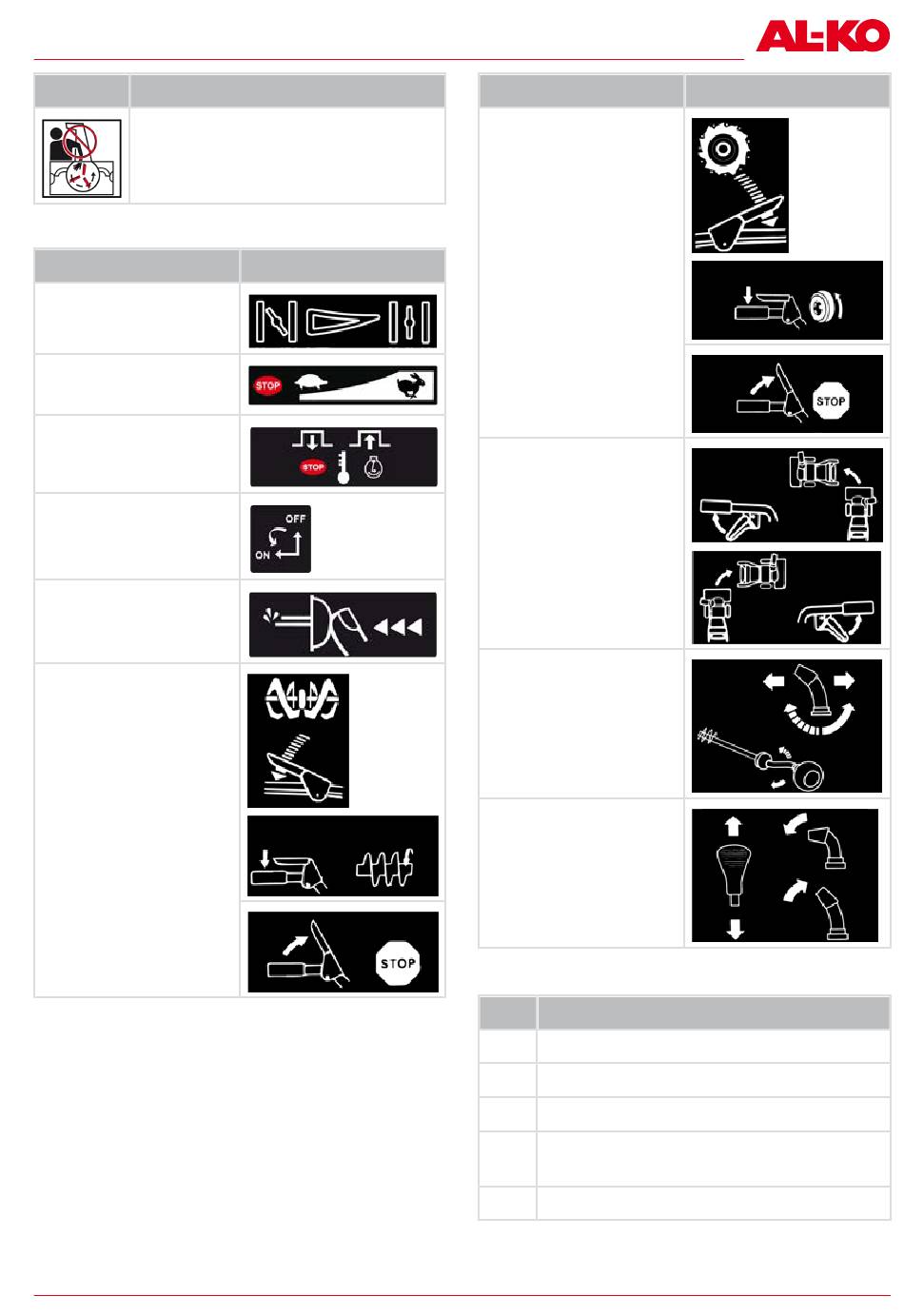

Gaminio aprašymas
Simbolis Reikšmė
Besisukančios dalys išmetimo zo-
noje! Kyla įtraukimo pavojus!
2.5.2
Valdymo ženklas
Simbolis
„Choke" svirtis
CLOSE / OPEN
Greitis
Lėtai / greitai
Variklio raktas
Įj. / Išj.
Degalų čiaupas
OFF (užsuktas)
ON (atsuktas)
Pagalbinio jungiklio
mygtukas
Sraigto pavara
Paleidimas / stabdy-
mas
474911_e
Reikšmė
Simbolis
Eigos pavara
Paleidimas / stabdy-
mas
Sniego frezos vary-
mas į kairę / dešinę
Sniego išmetimo įtaiso
sureguliavimas skrieji-
ku
Sniego išmetimo aukš-
čio nustatymas svirtimi
2.6
Gaminio 700.4 E LED (01) apžvalga
Nr.
Konstrukcinė dalis
1
Šildomos rankenos
2
Sraigto pavaros sankabos svirtis
3
Eigos pavaros sankabos svirtis
4
Rankinis skriejikas išmetimo krypčiai nu-
statyti
5
Svirtis išmetimo aukščiui nustatyti
Reikšmė
281
