Vernetzung von Terminals mit Nockensteuerungen und PCs
7.4.2 RS232-Verbindung ROTARNOCK - TERM
Bei der RS232-Ausführung ist lediglich eine Punkt zu Punktverbindung zwischen ROTARNOCK
und der externen Bedienfront möglich.
In diesem Fall wird die Tx-ROTARNOCK-Leitung mit der Rx-TERM-Leitung des Bediengerätes
und umgekehrt verbunden, wie aus dem nachfolgenden Bild ersichtlich.
Es muß eine Verbindung der beiden Massen vorgenommen werden !

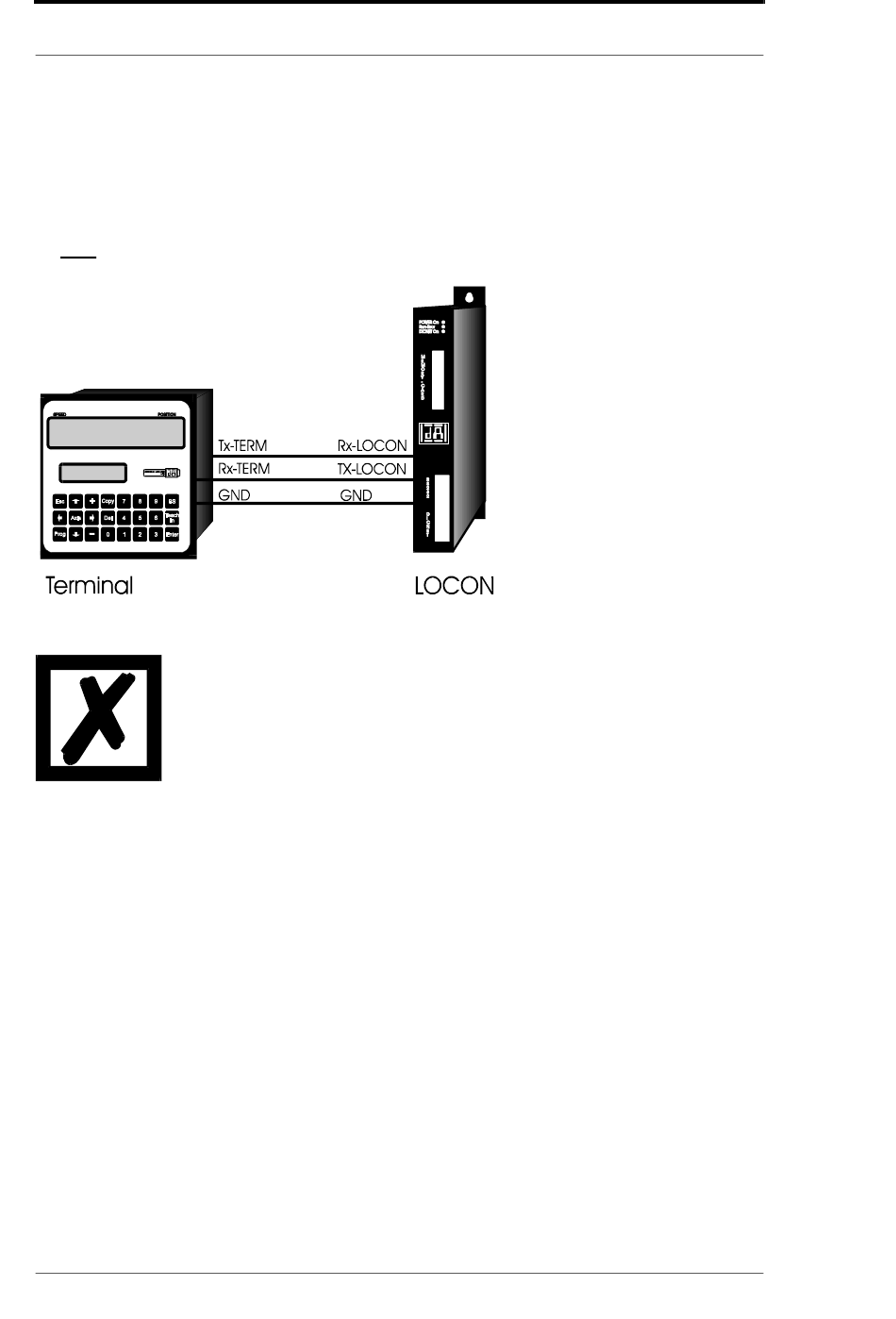

Abbildung 13: RS232-Verbindung Terminal - LOCON
Die abgebildeten Geräte stehen exemplarisch für Deutschmann Termi-
nals bzw. Nockensteuerungen der Serie LOCON / ROTARNOCK.
