Deutschmann Automation GmbH & Co. KG
5
Grundgerät TERM 5/6 (externe Bedieneinheit)
5.1
Aufbau des Gerätes
Diese externe Bedien- und Anzeigeeinheit besteht aus einem Metallgehäuse mit den Außena-
bmessungen B72 x H96 x T18 mm zum Fronttafeleinbau und B72 x H96 x T28 mm zur Hutschie-
nenmontage.
Sie ist zugeschnitten zur Programmierung von Nockensteuerungen (LOCON, ROTARNOCK).
Auf den 16 LED´s unterhalb der Siebensegmentanzeige werden die ersten 16 Ausgänge eines
angeschlossenen Nockensteuerungen mit einer Verzögerung von maximal 500ms angezeigt.
Die Verbindung zur Nockensteuerung erfolgt über eine serielle Leitung, wobei standardmäßig
eine RS485-Verbindung (DICNET) und optional RS232 unterstützt wird.
Die korrekte Verdrahtung der Geräte untereinander ist im Kapitel "Vernetzung von Terminals mit
Nockensteuerungen und PCs" beschrieben.
5.2
Ansicht TERM 5/6

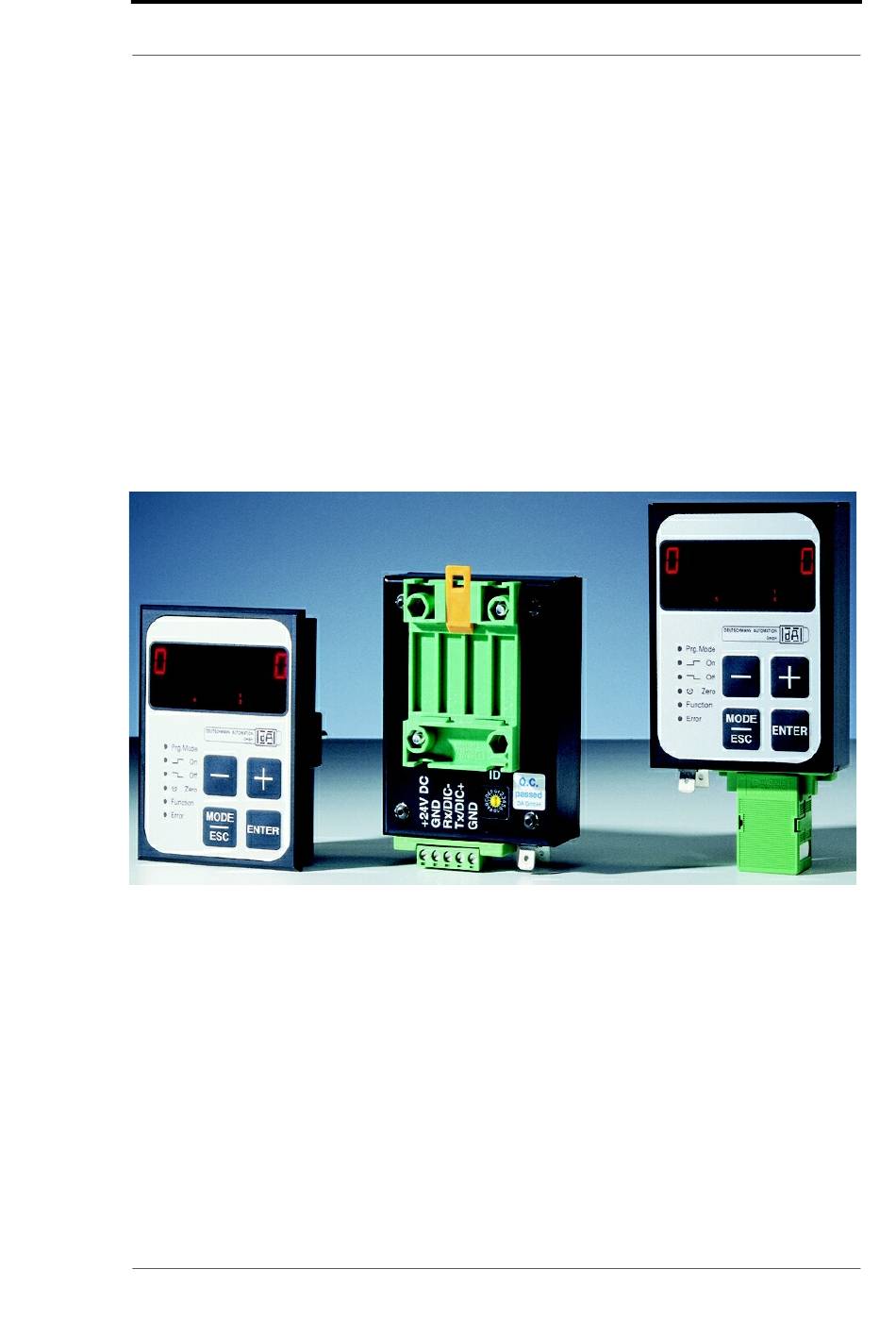

Abbildung 4: TERM 5 / TERM 6
4.8.09
Bedienerhandbuch ROTARNOCK 1, 2, 3, 4, Multiturn ROTARNOCK, TERM 4, 5, 6 V. 11.5
Grundgerät TERM 5/6 (externe Bedieneinheit)
23
