Grundgerät TERM 4 (externe Anzeigeeinheit)
6.3 Technische Maßzeichnung

6.3.1 TERM 4

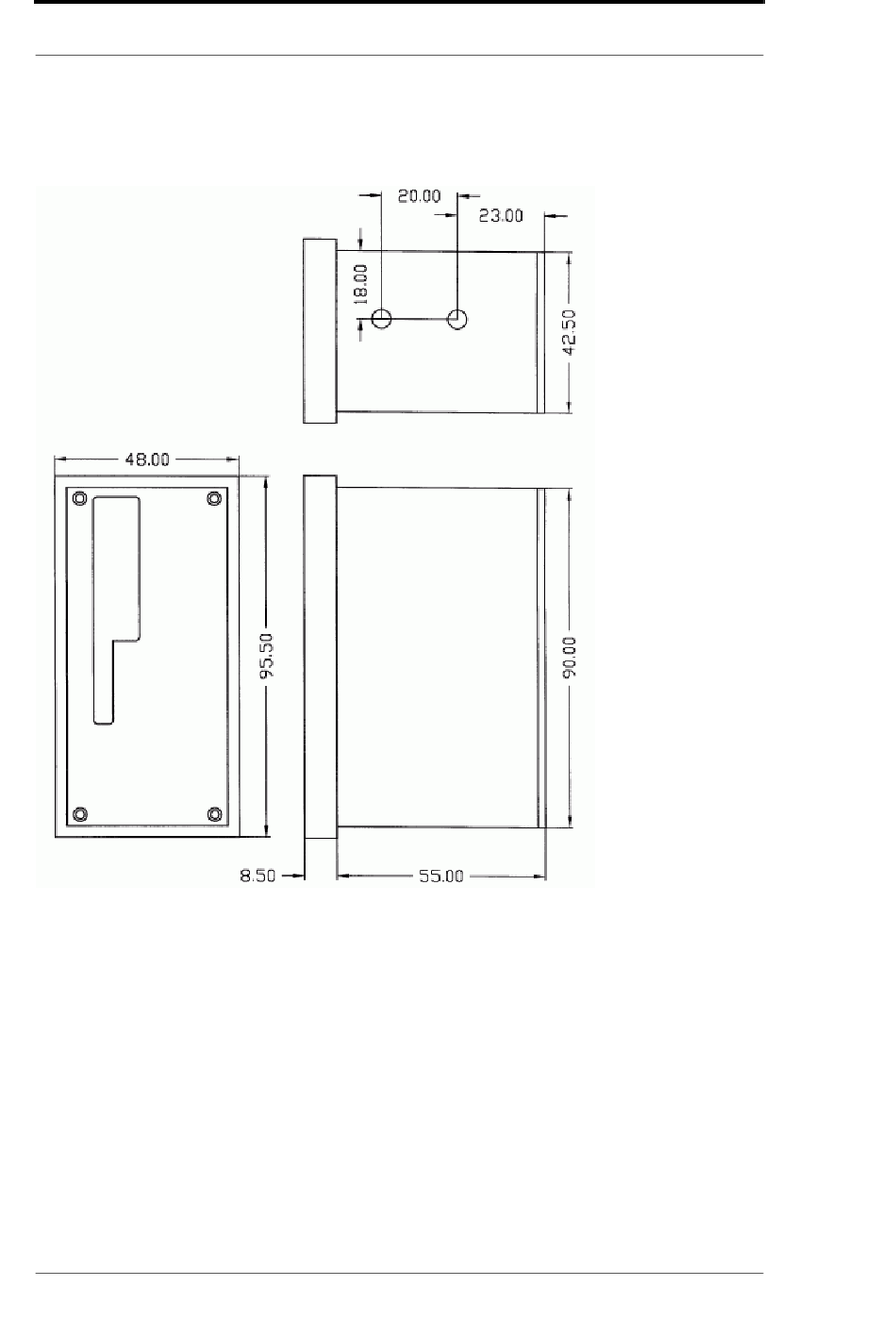

Abbildung 10: Technische Maßzeichnug TERM 4
6.4 Anschlußbelegung TERM 4
Der Anschluß erfolgt über den gleichen 5-poligen Stecker mit identischer Pinbelegung wie bei
TERM 5 (siehe Kapitel "Anschlußbelegung TERM 5/6").
6.5

Schnittstellenumschalter

Siehe Angaben zur Schnittstellenumschaltung TERM 5 in Kapitel 5.4.1.
