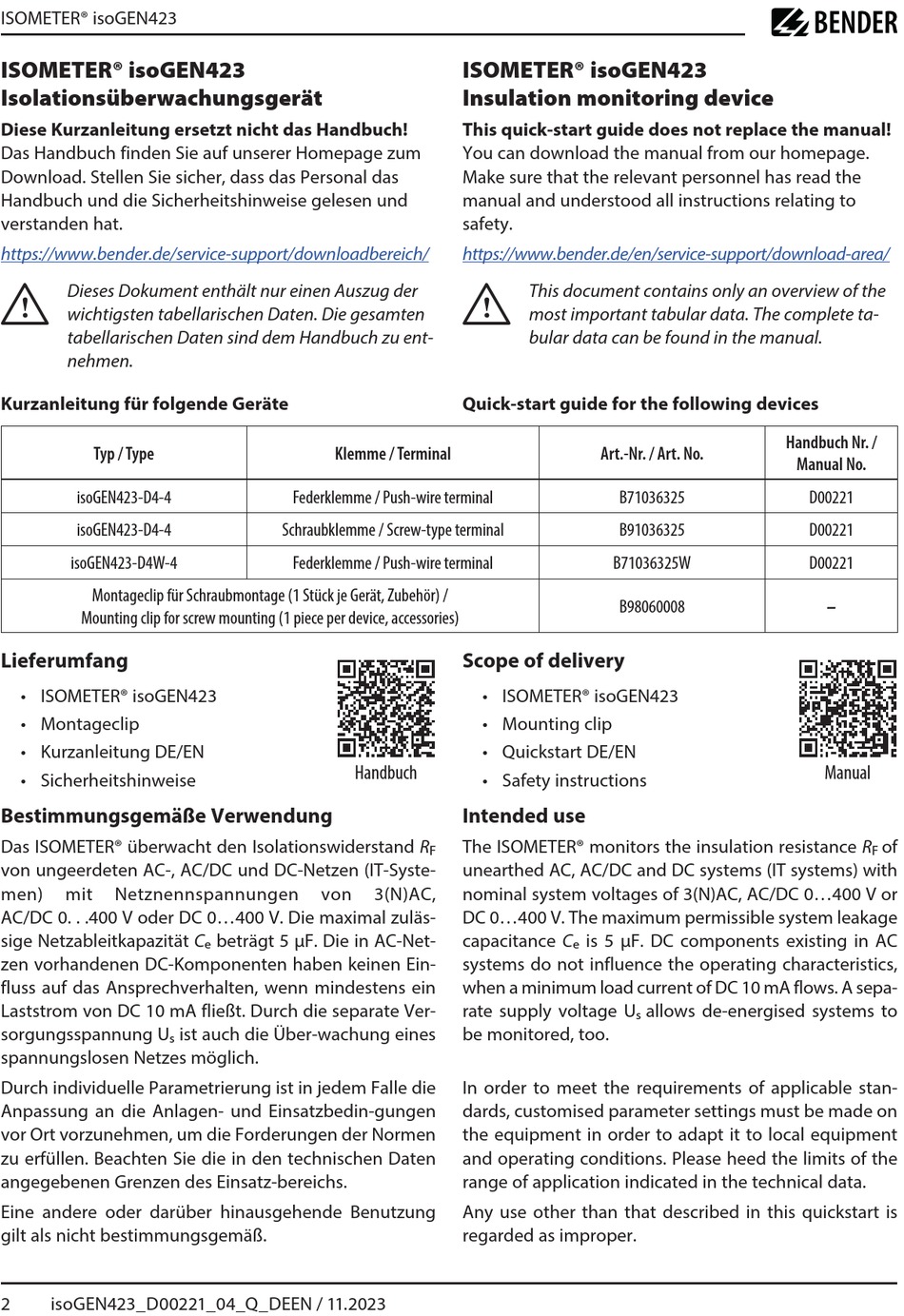

Isolationsüberwachungsgerät; Lieferumfang - Bender ISOMETER isoGEN423 Kurzanleitung

ISOMETER® isoGEN423
ISOMETER® isoGEN423
Isolationsüberwachungsgerät
Diese Kurzanleitung ersetzt nicht das Handbuch!
Das Handbuch finden Sie auf unserer Homepage zum
Download. Stellen Sie sicher, dass das Personal das
Handbuch und die Sicherheitshinweise gelesen und
verstanden hat.
https://www.bender.de/service-support/downloadbereich/
I
Dieses Dokument enthält nur einen Auszug der
wichtigsten tabellarischen Daten. Die gesamten
tabellarischen Daten sind dem Handbuch zu ent-
nehmen.
Kurzanleitung für folgende Geräte
Typ / Type
isoGEN423-D4-4
isoGEN423-D4-4
isoGEN423-D4W-4
Montageclip für Schraubmontage (1 Stück je Gerät, Zubehör) /
Mounting clip for screw mounting (1 piece per device, accessories)

Lieferumfang

• ISOMETER® isoGEN423
• Montageclip
• Kurzanleitung DE/EN
• Sicherheitshinweise
Bestimmungsgemäße Verwendung
Das ISOMETER® überwacht den Isolationswiderstand R
von ungeerdeten AC-, AC/DC und DC-Netzen (IT-Syste-
men) mit Netznennspannungen
AC/DC 0. . .400 V oder DC 0...400 V. Die maximal zuläs-
sige Netzableitkapazität C
zen vorhandenen DC-Komponenten haben keinen Ein-
fluss auf das Ansprechverhalten, wenn mindestens ein
Laststrom von DC 10 mA fließt. Durch die separate Ver-
sorgungsspannung U
s
spannungslosen Netzes möglich.
Durch individuelle Parametrierung ist in jedem Falle die
Anpassung an die Anlagen- und Einsatzbedin-gungen
vor Ort vorzunehmen, um die Forderungen der Normen
zu erfüllen. Beachten Sie die in den technischen Daten
angegebenen Grenzen des Einsatz-bereichs.
Eine andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäß.
2 isoGEN423_D00221_04_Q_DEEN / 11.2023
Klemme / Terminal
Federklemme / Push-wire terminal
Schraubklemme / Screw-type terminal
Federklemme / Push-wire terminal
von
beträgt 5 μF. Die in AC-Net-
e
ist auch die Über-wachung eines
ISOMETER® isoGEN423
Insulation monitoring device
This quick-start guide does not replace the manual!
You can download the manual from our homepage.
Make sure that the relevant personnel has read the
manual and understood all instructions relating to
safety.
https://www.bender.de/en/service-support/download-area/
I
Quick-start guide for the following devices
Scope of delivery
• ISOMETER® isoGEN423
• Mounting clip
• Quickstart DE/EN
Handbuch
• Safety instructions
Intended use
The ISOMETER® monitors the insulation resistance R
F
unearthed AC, AC/DC and DC systems (IT systems) with
3(N)AC, nominal system voltages of 3(N)AC, AC/DC 0...400 V or
DC 0...400 V. The maximum permissible system leakage
capacitance C
systems do not influence the operating characteristics,
when a minimum load current of DC 10 mA flows. A sepa-
rate supply voltage U
be monitored, too.
In order to meet the requirements of applicable stan-
dards, customised parameter settings must be made on
the equipment in order to adapt it to local equipment
and operating conditions. Please heed the limits of the
range of application indicated in the technical data.
Any use other than that described in this quickstart is
regarded as improper.
This document contains only an overview of the
most important tabular data. The complete ta-
bular data can be found in the manual.
Art.-Nr. / Art. No.
B71036325
B91036325
B71036325W
B98060008
is 5 μF. DC components existing in AC
e
allows de-energised systems to
s
Handbuch Nr. /
Manual No.
D00221
D00221
D00221
–
Manual
of
F
